变电站及10kV供配电系统倒闸实训装置,高低压供配电实验台

一、 概 述

随着我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

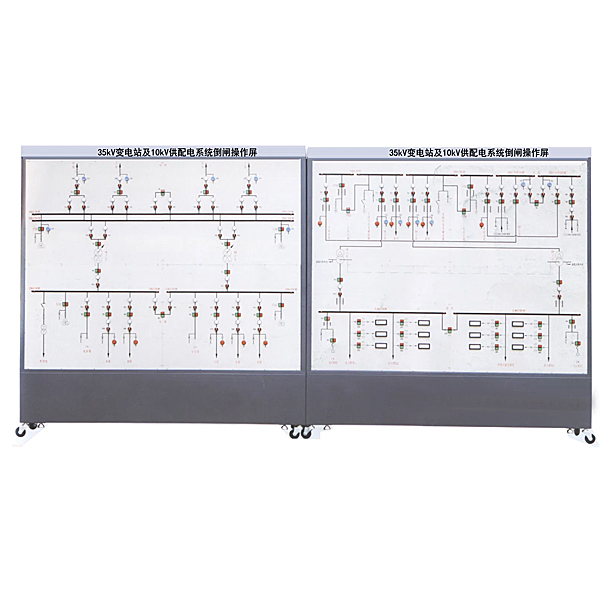

“35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

变电站及10kV供配电系统倒闸实训装置,高低压供配电实验台



配置清单

序号	名称	数量	产地	厂家
高压部分
1	常用电保护柜	1	上海	中人教仪
2	10KV真空断路器柜（手车式）	1	上海	中人教仪
3	10KVCT/PT计量柜	1	上海	中人教仪
4	模拟故障发生器、模拟高压断路器柜	1	上海	中人教仪
低压部分
5	低压配电开关柜	1	上海	中人教仪
6	低压电容补偿柜	1	上海	中人教仪
7	抽屉式低压配电柜	1	上海	中人教仪
8	低压负载柜	1	上海	中人教仪

1、常用电保护柜详细技术参数

柜体尺寸：800*600*2200mm工业级柜体

微机线路保护技术参数

微机线路保护装置技术参数：

1额定数据

a.额定电源电压:直流或交流220V或直流110V

b.额定交流数据：

交流电压：  100/V,100V

交流电流：  5A或1A

零序电流：  1A

额定频率：  50Hz

c.热稳定性：

交流电压回路：长期运行  1.2Un

交流电流回路：长期运行  2In

1s  40In

零序电流回路：长期运行  2A

1s  40A

2装置功耗

a.交流电压回路： 每相不大于0.5VA；

b.交流电流回路： In=5A时每相不大于1VA；

In=1A时每相不大于0.5VA；

c.零序电流回路: 不大于0.5VA；

d.保护电源回路: 正常工作时，不大于12W；保护动作时，不大于15W。

3环境条件

a.环境温度：

工作：-25℃～+55℃。

储存：-25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。

b.相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50％。

c.大气压力：80kPa～110kPa（相对海拔高度2km以下）。

4抗干扰性能

a.脉冲群干扰试验：能承受GB/T14598.13－1998规定的频率为1MHz及100kHz衰减振荡波（第一半波电压幅值共模为2.5kV，差模为1kV）脉冲群干扰试验。

b.快速瞬变干扰试验：能承受GB/T14598.10－2007第四章规定的严酷等级为A级的快速瞬变干扰试验。

c.辐射电磁场干扰试验：能承受GB/T14598.9－2002第四章规定的严酷等级的辐射电磁场干扰试验。

d.静电放电试验：能承受GB/T14598.14-1998中4.1规定的严酷等级为Ⅲ级的静电放电试验。

e.电磁发射试验：能承受GB/T14598.16－2002中4.1规定的传导发射限值及4.2规定的辐射发射限值的电磁发射试验。

f.工频磁场抗扰度试验：能承受GB/T17626.8－2006第5章规定的严酷等级为Ⅳ级的工频磁场抗扰度试验。

g.脉冲磁场抗扰度试验：能承受GB/T17626.9－1998第5章规定的严酷等级为Ⅳ级的脉冲磁场抗扰度试验。

h.阻尼振荡磁场抗扰度试验：能承受GB/T17626.10－1998第5章规定的严酷等级为Ⅳ级的阻尼振荡磁场抗扰度试验。

i.浪涌抗扰度试验：能承受IEC60255-22-5:2002第4章规定的严酷等级的浪涌抗扰度试验。

j.传导骚扰的抗扰度试验：能承受IEC60255-22-6:2001第4章规定的射频场感应的传导骚扰的抗扰度试验。

k.工频抗扰度试验：能承受IEC60255-22-7:2003第4章规定的工频抗扰度试验。

5绝缘性能

a.绝缘电阻：各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500V的测试仪器测试其绝缘电阻值不应小于100MΩ。

b.介质强度：装置通信回路和24V等弱电输入输出端子对地能承受50Hz、500V(有效值)的交流电压,历时1min的检验无击穿或闪络现象；其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受50Hz、2kV(有效值)的交流电压,历时1min的检验无击穿或闪络现象。

c.冲击电压：装置通信回路和24V等弱电输入输出端子对地,能承受1kV(峰值)的标准雷电波冲击检验；其余各带电的导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)的标准雷电波冲击检验。

6机械性能

a.振动响应：装置能承受GB/T11287-2000中4.2.1规定的严酷等级为I级振动响应检验。

b.冲击响应：装置能承受GB/T14537-1993中4.2.1规定的严酷等级为I级冲击响应检验。

c.振动耐久：装置能承受GB/T11287-2000中4.2.2规定的严酷等级为I级振动耐久检验。

d.冲击耐久：装置能承受GB/T14537-1993中4.2.2规定的严酷等级为I级冲击耐久检验。

e.碰撞：装置能承受GB/T14537-1993中4.3规定的严酷等级为I级碰撞检验。

7保护定值整定范围及误差

a.定值整定范围

电流：0.1In～15In；

零序电流: 0.02A～12A；

交流电压：  10V～100V；

延时：  0s～100s。

b.定值误差

电流：<±5%；

电压：<±5%；

零序电流:0.02A～12A范围不超过±0.01A或±5%;

延时误差：0s～100s范围内不超过50ms或±2%。

8测量精度

a.各模拟量的测量误差不超过额定值的±0.5%;

b.功率测量误差不超过额定值的±1%;

c.开关量输入电压（DC24V），分辨率不大于2ms；

d.脉冲量输入电压（DC24V），脉冲宽度不小于20ms。

9触点容量

a.在电压不大于250V，电流不大于1A，时间常数为5ms±0.75ms的直流有感负荷电路中，触点断开容量为50W，长期允许通过电流不大于5A。

b.在电压不大于250V，电流不大于2A的交流回路（cosφ=0.4±0.1）中触点断开容量为250VA，长期允许通过电流不大于5A。

常用电实训项目

实训项目：

1.三段式带低压闭锁的电流方向保护实验

2.过流加速保护实验（前加速/后加速）

3.过负荷保护实验（跳闸/告警可选）

4.零序电流保护实验（跳闸/告警可选）

5.低电压保护实验

6.低频减载保护实验

7.三相一次重合闸实验

8.母线TV断线检测告警实验

9.线路TV断线检测告警实验

10.控制回路异常告警实验

11.跳位异常告警实验

12.手车位置异常告警实验

13.弹簧未储能告警实验



2、10KV真空断路器柜详细技术参数（手车式）

柜体尺寸：2200*800*1500mm工业级柜体

(一）、使用环境

1、环境温度：-15℃～+40℃，日平均值不大于+35℃。

2、环境湿度

日平均相对湿度：≤95%；月平均相对湿度：≤90%；

3、海拔高度：不超过1000m。地震烈度：不超过8度。

4、安装在没有火灾、爆炸危险，严重污秽化学腐蚀及剧烈震动的场所。

(二）、基本技术参数

1、供电电源：三相五线供电；功率：3kw。

2、额定电压：12KV；额定频率：50Hz；

3、额定雷电冲击耐受电压：75KV（峰值）；

4、额定一分钟工频耐受电压：42KV（有效值）；

5、额定操作顺序：O-0.3-CO-180s-CO(40KA为O-180s-CO-180s-CO)；

6、主母线额定电流：630A；

7、额定短路开断电流：25KA；额定短路关合电流：630KA(峰值)；

8、额定短路持续时间：4s；开断次数：50次；

9、机械寿命：20000次。

10、柜体尺寸：2200×800×1500(高×宽×深)。

(三）、断路器机械特性参数

1、触头开距：11±1mm；2、触头超行距：3.5±0.5mm；

3、三级份、合闸不同期性：≤2ms；

4、触头合闸弹跳时间：≤2ms；

5、平均分闸速度：0.9-1.3m/s(初分6mm时平均速度)；

6、平均合闸速度：0.4～0.8m/s；7、合闸时间：≤100ms；

8、分闸时间：≤50ms；9、燃弧时间：≤15ms；

(四）、脱扣器与闭锁电磁铁的技术参数

1、分闸脱扣器额定电压：-220V、110V;功率：245W。

2、合闸脱扣器额定电压：-220V、110V;功率：245W。

3、闭锁电磁铁额定电压：-220V、110V;功率：10W

4、过电流脱扣器功率：5AW。

(五）、储能电机技术参数

额定电压-220V、-110V；功率：50W；储能时间：≤10m；

(六）、实训项目

手动和遥控合分断路器实训

二次控制回路原理实训

操作机构原理实训

断路器拆装实训

倒闸操作实训

二次控制回路接线实训。



3、10KVCT/PT计量柜详细技术参数

柜体尺寸：2200*800*1000mm工业级柜体

(一）、使用环境

1、海拔高度不超过3000M；

2、周围环境温度不高于+40℃,不低于-5℃；

3、周围空气的相对温度不大于85%（20℃）；

4、安装在无腐蚀性气体的场所。

(二）、技术参数

1、供电电源：三相五线供电；功率：3kw；

2、产品标准：GB1207-2006；

3、产品表面爬电距离：满足耳机污秽等级；

4、负荷功率因数：COSφ=0.8（滞后）；

5、额定电压比：；

6、级次组合为0.2/6P，准确等级及输出容量为75VA；

级次组合为0.5/6P,准确等级及输出容量为150VA；

7、剩余电压绕组：100；

8、热极限输出容量：960VA。

(三）、实训项目

电流互感器特性测试实训（直流法、交流法）

电压互感器特性测试实训

电流互感器接线实训

电压互感器接线实训、

电压互感器精度测量实训

电流互感器精度测量实训。



4、模拟故障发生器、模拟高压断路器柜详细技术参数

柜体尺寸：600*700*1200mm工业级柜体

(一）、使用环境

1、环境温度：-25℃～+55℃；

2、空气相对湿度：温度为25℃时，相对湿度短时可达100%；

3、海拔高度：≤2000m；

4、不适于安装在剧烈震动、冲击、腐蚀、合谐波过大的场所。

(二）、技术参数

1、供电电源：三相五线供电；功率：3kw；

2、额定电压：380V；额定频率：50Hz；

3、工作电压允许偏移：-20%～+20%；

4、额定输入电压模拟量：380V、50Hz；

5、额定输入电流模拟量：5A、50Hz；

6、控制物理量：无功功率。

(三)实验项目：

1、输出模拟的各种电流、电压故障信号

2、模拟高压断路器的合、分闸动作信号

（四）设备配置:

1、微型断路器DZ47-63/C10A/3P：1个

2、交流接触器CJX1-16A/AC220V：1个

3、中间继电器JZC1-44/AC220V：1个

4、单相调压器TDGC2-200：10个

5、单相调压器TDGC2-500：1个

6、单相整流桥60A：1个

7、单相滤波电容1500uf：1个

8、升流器：6个

9、数显电压表、电流表：9个



5、低压配电开关柜详细技术参数

柜体尺寸：2200*800*800mm工业级柜体

(一）、使用环境

1、应用场合：配电、电动机控制。

2、执行标准：IEC60439\GB7251.1；

3、环境温度：-5℃～+40℃；

4、环境相对温度+40℃时不超过50％，在较低温度时，允许有较高的相对温度;

5、安装地点：室内；

6、海拔高度：≤2000m。

(二）、机械数据

1、进出线形式：电缆/母线槽。

2、电缆进出：顶部/底部；

3、接线形式：柜前/柜后；

4、防护等级：IP330、IP40、IP54；

5、功能单元隔离形式：全隔离或部分隔离；

(三）、水平母线

1、额定短时耐受电流：50/80kA；

2、额定峰值耐受电流：105/176kA。

(四）、垂直母线

1、额定短时耐受电流：50kA；

2、额定峰值耐受电流：105kA。

(五）、接地系统：TT、IT、TN-S、TN-C-S。

(六）、最大进出线断路：400A。

(七）、电气数据

1、供电电源：三相五线供电；功率：3kw。

2、额定绝缘电压：至1000V；

3、额定工作电压：至660V；

4、额定功率：50\60Hz；

5、额定冲击耐受电压：8KV；

6、主电路额定电压：AC380V、220V/DC220V

7、过电压等级：III；

8、污染等级：3；9、额定电流：4000A；

10、水平母线额定电流:4000A；

11、垂直母线额定电流：2000、1000A

(八）实训项目

主电气原理图实训

低压断路器工作原理实训

运行操作实训

检修与保养实训

故障分析与排除实训



6、低压电容补偿柜

柜体尺寸：2200*800*800mm工业级柜体

(一）、使用环境

1、环境温度：-25℃～+55℃；

2、空气相对湿度：温度为25℃时，相对湿度短时可达100%；

3、海拔高度：≤2000m；

4、不适于安装在剧烈震动、冲击、腐蚀、合谐波过大的场所。

(二）、技术参数

1、供电电源：三相五线供电；功率：3kw；

2、额定电压：380V；额定频率：50Hz；

3、工作电压允许偏移：-20%～+20%；

4、额定输入电压模拟量：220V/380V、50Hz；

5、额定输入电流模拟量：5A、50Hz；

6、控制物理量：无功功率。

(三）、实训项目

自动无功功率补偿实验

手动无功功率补偿实验

无功补偿装置参数整定实验

电压无功控制实验

分接头调节和电容器投切对电压和无功影响实验。



7、抽屉式低压配电柜详细技术参数

柜体尺寸：2200*800*800mm工业级柜体

(一）、使用环境

1、应用场合：配电、电动机控制。

2、执行标准：IEC60439\GB7251.1；

3、环境温度：-5℃～+40℃；

4、环境相对温度+40℃时不超过50％，在较低温度时，允许有较高的相对温度;

5、安装地点：室内；

6、海拔高度：≤2000m。

(二）、机械数据

1、进出线形式：电缆/母线槽。

2、电缆进出：顶部/底部；

3、接线形式：柜前/柜后；

4、防护等级：IP330、IP40、IP54；

5、功能单元隔离形式：全隔离或部分隔离；

(三）、水平母线

1、额定短时耐受电流：50/80kA；

2、额定峰值耐受电流：105/176kA。

(四）、垂直母线

1、额定短时耐受电流：50kA；

2、额定峰值耐受电流：105kA。

(五）、接地系统：TT、IT、TN-S、TN-C-S。

(六）、最大进出线断路：400A。

(七）、电气数据

1、供电电源：三相五线供电；功率：3kw。

2、额定绝缘电压：至1000V；

3、额定工作电压：至660V；

4、额定功率：50\60Hz；

5、额定冲击耐受电压：8KV；

6、主电路额定电压：AC380V、220V/DC220V

7、过电压等级：III；

8、污染等级：3；9、额定电流：4000A；

10、水平母线额定电流:4000A；

11、垂直母线额定电流：2000、1000A

(八）实训项目

主电气原理图实训

进口低压断路器工作原理实训

运行操作实训

检修与保养实训

故障分析与排除实训

一次二次接线实训。



8、低压负载柜详细技术参数

柜体尺寸：2200*800*800mm工业级柜体

(一）、使用环境

1、环境温度：-25℃～+55℃；

2、空气相对湿度：温度为25℃时，相对湿度短时可达100%；

3、海拔高度：≤2000m；

4、不适于安装在剧烈震动、冲击、腐蚀、合谐波过大的场所。

(二）、技术参数

1.供电电源：三相五线供电；功率：10kw。

2.额定绝缘电压：至1000V；

3.额定工作电压：至660V；

4.额定功率：50/60Hz；

5.额定冲击耐受电压：1KV；

6.主电路额定电压：AC380V/220V

7.过电压等级：III；

8.污染等级：3；

9.额定电流：400A；

10.水平母线额定电流:400A；

(三)实验项目：

模拟阻性、容性、感性负载

有功/无功设备的投退

配合无功补偿柜进行无功补偿实验

就地无功补偿实训

功率因数表接线实验
