工厂供电综合自动化实训操作台,变电站及10kV供配电系统倒闸实训台

一、 概 述

现代化工厂（特别是大型企业）供电负荷密度大，供电方式复杂，可靠性要求高，电能质量要求严格，还要求考虑更高的灵活性，以适应供电负荷不断增加和供电网络升级的需要。针对这种情况，将综合自动化技术融入到工厂供电系统中已成为一种必然趋势和发展方向。

“工厂供电综合自动化实训系统”正是依据高职高专《工厂电器与供电》、《电气设备及运行维护》、《供配电技术》、《供用电网络继电保护》、《配电系统自动化》和《配电网自动化技术》等课程的实训教学要求，结合工厂供电系统的实际应用和发展而设计的综合型实训系统。

工厂供电综合自动化实训操作台,变电站及10kV供配电系统倒闸实训台

一、 概 述

随着我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

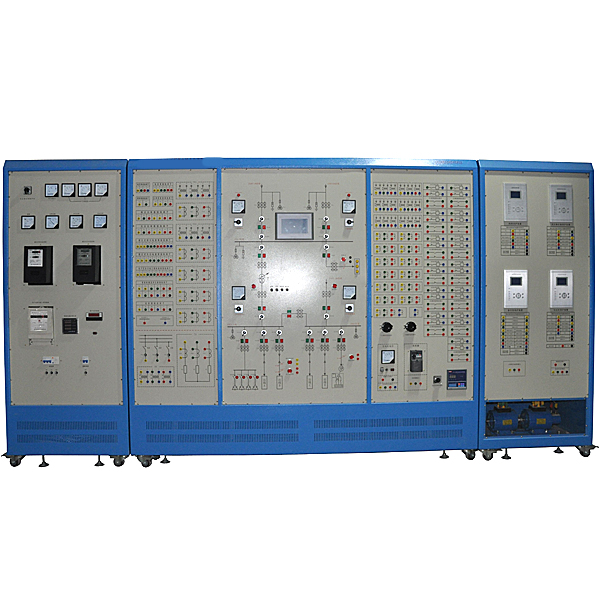

“35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、 特 点

1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境

2. 模块化设计：装置以单片机或plc为核心，将开关的组合模块单元化设计,可扩展性强

3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果

4. 软硬结合：装置配有后台软件，客户可选购实现遥测、遥控

三、 技术指标

1. 输入电源：单相三线～220V±10%  50HZ

2. 工作环境：温度-10℃～+50℃

3. 装置容量：＜1.5kVA

4. 外形尺寸：4000mm×2200mm×500mm

四、 实训项目

1. 系统运行方式切换倒闸操作

2. 线路停电倒闸操作

3. 线路送电倒闸操作

4. 出线开关从运行状态转检修倒闸操作

5. 出线从检修状态转冷备用倒闸操作

6. 出线从冷备用转热备用倒闸操作

7. 出线从热备用转运行倒闸操作

8. 出线从检修转运行倒闸操作

9. 两路进线供电转一路供电倒闸操作

10. 一路进线供电转两路供电倒闸操作

11. 35kV母线从运行状态转检修倒闸操作

12. 35kV母线从检修状态转运行倒闸操作

13. 35kV变压器从运行状态转检修倒闸操作

14. 35kV变压器从检修状转运行倒闸操作

15. 10kV母线从运行状态转检修倒闸操作

16. 10kV母线从检修状态转运行倒闸操作

17. 10kV变压器从运行状态转检修倒闸操作

18. 10kV变压器从检修状转运行倒闸操作
