电机及电气技术实验装置（网络型）,电机与变压器综合实验装置

随着计算机技术应用的快速发展和日益普及，计算机辅助教学（CAI）实验在现代教学设备中占据越来越重要的地位。为更好的适应当前高校实验室现代化、网络化建设，辅助老师更好的指导与管理整个实验的进程，我公司研制开发了“局域网联网型”多媒体实验教学管理软件。

DYJD-03型电机及电气技术实验装置（联网型）在DYJD-02的基础之上将仪表等全部更换为智能化数字仪表，配以局域网联网型”多媒体实验教学管理软件。实验功能与ZRDQ-1一致。
    实验台（学生端）采用了总线通信方式，PC机通过实验台内置的实验管理器对电工综合实验装置上的智能仪器仪表进行数据采集与管理。

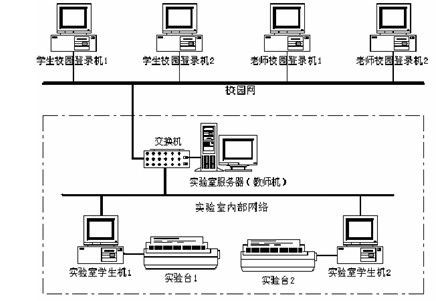

网络结构介绍：

实验室内部网采用星型结构，实验室服务器由教师端计算机担任，实验数据采集由学生端计算机执行。
    根据实际情况的需要，将本系统中的用户分为三类即：实验学生，指导老师和系统管理员。其中学生又可以分一般学生和特殊学生，一般学生可以做教学大纲所规定的常规实验；特殊学生除常规实验外，还可以自己设计实验，提高学生的创新思想，增加实验室的开放度。每一类用户都拥有自己的管理权限，其中学生的权限最低，系统管理员的权限最高。
    系统管理员负责对整个系统进行维护以及对用户基本信息库和实验基本信息库的录入和维护工作，并分配和管理各个用户。指导老师负责在实验开始前选择实验，对学生提交的数据进行审核，对实验数据的合理性做出判断，不成功者可要求其重做。实验结束后，对学生本次实验进行评分，在学期结束后对整个学期的所有实验进行综合评分，并生成每个班级的学生成绩表，老师可以对学生的成绩进行查询、打印等。实验报告是通过在原定的实验报告上加上学生的实验分析和数据计算而形成的。
    本软件提供了很多在实验过程中所要用到的辅助工具，例如计算器、画图工具等。
一、教师机软件包含如下功能：
  1、对学生提交的实验数据的合理性作出判断，以便决定学生该次实验是否成功，不成功者可要求其重做；
  2、 实验结束后，教师可根据学生提交的实验数据、重做次数、故障次数和实验超时时间，对学生本次实验进行评分；
  3、在每个学期结束后，使用自动评分系统可对整个学期的所有成绩进行综合评分，并可生成和打印每个班级的学生成绩表。评分系统的相应参数包括实验成绩、理论成绩和实验缺勤系统等客观数据，教师可给这些参数分配系数；
  4、教师可根据学校的教学计划来编辑数据库中所带的实验内容，也可增加自行设计的实验内容；
  5、网上在线指导学生实验；
  6、管理实验台的使用以及正常与否，是否可以进行实验等信息。
二、学生端软件包含如下功能：
  1、将实验结果输入数据库中；
  2、自动生成实验报告，实验报告包括实验目的、实验原理、实验设备、实验数据、实验曲线、实验问题组成；
  3、学生可通过网络向教师申请打印实验报告；
  4、历次实验成绩的查询；
  5、网上在线与实验指导教师交流；

技术性能

1、输入电源：三相四线380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3、装置容量：＜1.5KVA

4、重    量：300Kg

5、外形尺寸：1600×750×1300（mm）

三、实验项目：

（一）直流电机实验

1、认识实验

2、直流发电机

3、直流并励电动机

4、直流电动机启动：串电阻启动、降压启动

5、直流电动机改变转向的方法

6、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压

（二）单相变压器实验

1、单相变压器变比K

2、单相变压器空载实验，测取变压器空载数据IO、PO和UO。

3、单相变压器短路实验，测取变压器短路数据UK、IK和RK。

4、单相变压器负载实验，测取变压器负载数据UZ = f（IZ）。

（三）三相变压器实验

1、三相变压器绕组极性的测定

2、三相变压器联结组别的测定

（四）异步电动机实验

1、三相绕线式异步电动机定子电阻的测试

2、三相异步电动机空载实验：测取空载时电压U0，电流I0、三相功率P0，绘制空载特性曲线

3、三相异步电动机短路实验：测取短路时电压UK，电流IK、功率PK，绘制短路特性曲线

4、三相异步电动机参数的求取

5、三相异步电动机在各种运行状态下的机械特性

四、装置的基本配备

（一）实训屏（铁质双导亚光密纹喷塑，铝质面板）

1、交流电源：提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源（配有一台三相同轴联动自耦调压器，功率1.5KVA）。可调交流电源输出处设有过流保护装置，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。

2、高压直流电源：提供220V（0.5A）励磁电源及0～250V（2A）连续可调稳压电枢电源。并有数显电压表指示。

3、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。

4、测量仪表

（1）直流数显电流表三只：量程2000mA，0.5级

（2）直流数显电压表三只：量程300V，0.5级

（3）交流数显电流表三只：量程3A，0.5级

（4）交流数显电压表三只：量程500V，0.5级

（5）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。

5、三相转换开关二组，单相转换开关一组

6、三相可调电阻器（三组90Ω×2/1.3A）

7、三相可调电阻器（三组900Ω×2/0.41A）

（二）器材配备

1、单相变压器三只，原边220V/0.35A，副边55V/1.4A

2、直流并（他）励电动机    1台

3、校正直流测功机          1台

4、绕线机交流异步电动机    1台

5、不锈钢电机导轨：光码盘测速系统及数显转速表，不锈钢导轨平整度好、无应力变形、加工精细、同心度与互换性好、电机运行噪音小。

6、灯箱负载

7、安全导线：采用高可靠护套结构手枪插连接法，具有柔软、耐压高、强度大、防硬化、韧性好等优点。

（三）实验桌

    实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。
