电梯井道设施安装与调试实训考核装置,电梯安装、维修与保养实训考核装置

一、        产品概述

       本装置是根据当前真实电梯井道系统的安调和维保需求而开发的一种电梯井道放样与安装实训考核的平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

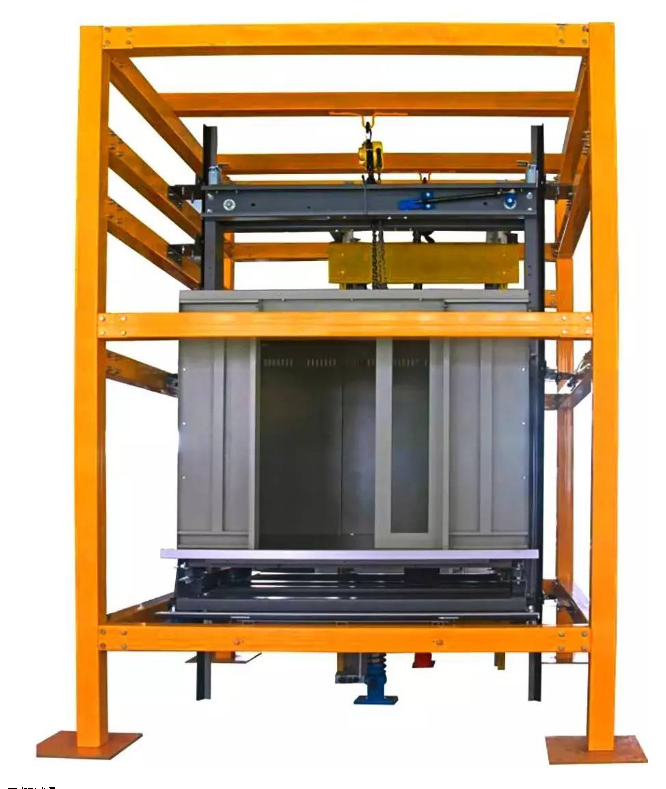

本装置采用真实的电梯层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、对重导轨、对重架、护栏、对重块、对重缓冲器等器件，学生借助电梯井道系统设计图在模拟井道顶部放样线并对井道设备按顺序进行安装与测量，使其符合规范要求，并通过轿厢架和对重架的上下运动模拟其在井道导轨上的运行并辅助检验导轨实际安装质量。

二、        产品特点

1、    采用了钢结构电梯井道平台设计，整体外观简洁明了；

2、    遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式

的设计；

3、    采用真实机构器件，使学生学到的与实际应用的一致；

4、    模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作；

5、    采用了手动葫芦拖动轿厢架和对重架在导轨上的运动，使演示与调试更加方便。

三、        技术参数

1、    井道尺寸：2000mm×2000mm×3000mm（长×宽×高）；

2、    安全保护：缓冲器；

3、    整机重量：≤1000KG；

4、    外形尺寸：2240mm×2240mm×3000mm（长×宽×高）。

四、        实训项目

1、    电梯井道的放样；

2、    电梯导轨支架与导轨的安装与调整；

3、    电梯轿厢龙门架与导靴的安装与调整；

4、    电梯轿厢的安装；

5、    电梯轿厢地坎的安装与调整；

6、    电梯对重架与导靴的安装与调整；

7、    电梯对重块的安装；

8、    电梯对重护栏的安装与调整；

9、    电梯层门地坎的安装与调整；

10、电梯层门地坎与轿厢门地坎尺寸的调整；

11、     导轨与导靴的保养。

技术参数

1. 工作电源：三相五线制AC380V /220V ±7.5% 工频50Hz

2. 设备尺寸：4500×4500×8000（长×宽×高）

3. 电梯井道尺寸：2300×2300（长×宽）

4. 轿厢净尺寸：1200×1200×2200（长×宽×高）

3. 厅门净尺寸： 800×1500 mm

4. 提升高度：5500 mm

5. 额定速度： 0.3m/s

6. 中分开门型式

7. 集选变频控制方式

8. 安全保护措施：接地保护、过流、过载、漏电保护及防摔、防撞保护功能，符合国家相关的标准。

9. 最大功率消耗≤4KW

四、功能特点

1、结构的真实性：本设备完全采用真实电梯的机构及部件组成，主要由曳引系统、导向系统、轿厢系统、门系统、重量平衡系统、电力拖动系统、电气控制系统及安全保护系统。

曳引系统：主要由曳引机、曳引钢丝绳、导向轮、反绳轮等组成；曳引机由永磁同步电动机、制动器、减速箱等组成，为电梯的运行提供动力。曳引钢丝绳连接轿厢和对重，驱动轿厢升降。

导向系统：主要由导轨、导靴、导轨支架等组成；导靴安装在轿厢和对重架上，与导轨配合，强制轿厢和导轨运动于导轨上；导轨架主要起支撑导轨的作用。

轿厢系统：由轿厢架与轿厢体（轿壁、轿顶、轿底及操纵箱等）构成。

门系统：由轿厢门、层门、开门机、门锁装置等组成。

重量平衡系统：由对重和对重块装置等组成。

电力拖动系统：由供电系统、曳引电动机、速度反馈装置、调速装置等组成；主要提供动力，实现电梯调速控制。

电气控制系统：由操纵装置、位置显示装置、控制柜、平层装置、选层器等组成。

安全保护系统：组成：主要由限速器、安全钳、缓冲器、端站保护装置等组成。保证电梯安全使用，防止一切事故发生；

2、实训的便捷性：为了尽可能反应出设备的的真实性，钢结构支架的模拟井道，真实的电梯机构及部件，模拟出电梯真实的工作环境。源于真实、高于真实的设计理念，公开、透明的设计思路，为教学提供了真实、便捷的实训平台。

3、教学的全面性：传统教学实训设备只是纯粹完成学校验证性实训而刻意设计制造的产品，造成教学和实际相脱节的现象，故教育方式十分必要。本产品选用目前主流的永磁同步电动机驱动，控制部分采用全数字化的微机控制系统（VVVF）整个装置采用真实的部件组成，导轨、轿厢、厅门、轿厢门、限速器、对重装置等都采用真实的部件或配套的机构，设备真实、便捷的实训平台，完全符合现场化工作的标准。

4、设备的规范性：主流的一体化控制系统、紧凑的机械机构、多重的安全保护、开放式教学平台，真实、便捷的实训平台，完全符合工业现场化规范的标准。

5、装置安全性：为开放式教学目的，主要是提高学生的实际动手能力。为了保证工作人员的安全，本设备设有制动器、限速器—安全钳、上下极限开关、门联锁机械—电气联动、急停开关、检修开关、缓冲器、防护栏、断相、错相等多重安全保护措施；

五、实训项目

★  曳引电动机变频驱动控制电路检测调节及故障查找实训；

★  曳引机制动器机械调节及故障查找实训；

★  轿厢门电动机变频器驱动控制电路检测调节及故障查找实训；

★  限速器动作调节实训；

★  限速器动作控制电路检测即故障查找实训；

★  安全钳调节检测调节实训；

★  安全钳传动机构调节检测调节实训；

★  轿厢门传动机构调节、维护、故障查找及排除实训；

★  轿厢门控制电路故障查找及排除实训；

★  厅门传动机构调节、维护、故障查找及排除实训；

★  厅门控制电路故障查找及排除实训；

★  轿厢导轨检测、调节实训；

★  对重导轨检测、调节实训；

★  导靴与导轨的检测、调节实训；

★  平层装置调节及控制电路故障查找及排除实训；

★  楼层轿厢召唤箱调节及控制电路故障查找及排除实训；

★  轿内按钮操纵箱控制电路故障查找及排除实训；

★  指层灯箱控制电路故障查找及排除实训；

★  轿顶检修箱控制电路故障查找及排除实训；

★  上端极限位置保护装置控制电路故障查找及排除实训；

★  下端极限位置保护装置控制电路故障查找及排除实训；

★  照明控制电路故障查找及排除实训；

★  通讯电路故障查找及排除实训；

★  微机控制电路故障查找及排除实训；

★  电源电路故障查找及排除实训；
