液压PLC控制与透明湿式离合器变速箱结构实训设备,四合一透明液压传动演示系统

一、概述
透明湿式离合器变速箱与液压元件外壳采用透明有机玻璃加工而成，油路采用防漏透明油管，能清晰直观的观察到元件内部结构和液压流动过程。真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作。可开设液压传动演示、两种控制方式PLC控制与继电器控制的基本回路。适合大中专院校机电类专业“液压传动”、“液压与气压传动”等课程的教学实验需要。

二、主要技术参数
1、电源：AC220V允差±l0%，50Hz；
2、直流电源输入AC220V 输出DC24V/3A
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、实训装置外形尺寸：1600mm×750mm×1750mm
6、湿式离合器变速箱外形尺寸：530mm×320mm×350mm
7、装置容量：≤1kVA；
8、液压泵站：
（1）系统额定压力0.8MPa；
（2）定量齿轮泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；定量齿轮泵：额
定流量4L∕min，压力2.5 MPa；电机：功率250W，调速范围0－1500r/min。油箱：
公顷容积6L、过滤器、L-HL46号液压油。
8、湿式离合器变速箱结构：
（1）离合器缸体由实芯透明机玻璃车削加工而成，缸体厚15mm，可透视内部物体。上面加工内花键槽，主动摩擦片通过花键槽传递动力。
（2）各齿轮、活塞等采用透明有机玻璃及工程塑料制作加工，离合器传动轴轴采用铝棒车削制作。变速箱壳体用透明有机玻璃做成，能够看到内部各轴。
（3）主动摩擦片的外缘有外花键齿槽，通过离合器缸体上的内花键齿槽与离合器缸体配合。被动摩擦片的内缘有内花键齿槽，通过输出齿轮的外花键齿槽与齿轮相连。
（4）螺旋弹簧两端分别支撑于输出齿轮和活塞端面。当离合器缸体通入液压油时，液压油推动活塞移动压紧主、从动摩擦片，使它们结合，实现动力传递。当断开液压油时，螺旋弹簧推动活塞回位，主、从动摩擦片分离，切断动力传递。
（5）活塞与离合器缸体之间采用O型密封圈密封，活塞与轴采用O型密封圈密封。各齿轮通过滚针轴承安装在轴上。各轴通过单列向心圆柱滚子轴承安装于变速箱壳体上。
（6）离合器轴上加工有两个控制油道，分别控制左右的活塞，前端设置旋转接头。动力输入与输出轴的轴端分别有扭矩输入、输出连接的位置。
9、液压元件：
采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配有底板，可方便、随意地安放在操作面板上。油路搭接采用快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
10、电器控制单元：
（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继电器输出。
（2）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。
11、电磁换向阀：AC24V .吸力3mpa

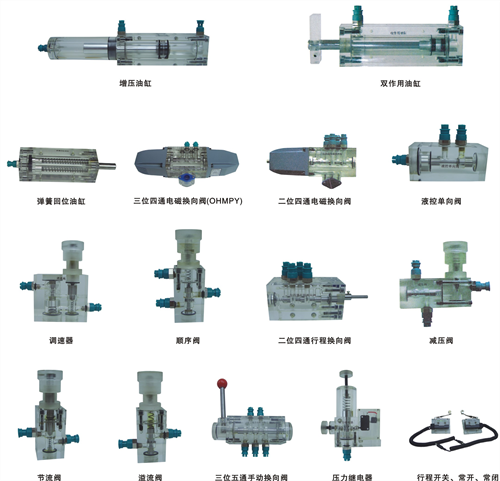

液压元件

压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，“Y”型三位四通电磁换向阀，“P”型三位四通电磁换向阀，压力继电器，行程开关等。

五、基本实验项目

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路

DYYY-41四合一透明液压传动演示系统配置一览表

序号	名称	单位	数量	备注
01	实验演示台	台	4
02	电气线路面板	件	4	安装演示台上
03	拖动电机及调速电路	套	4	安装演示台上
04	齿轮油泵	只	2	台上元件
05	叶片泵	只	1	新增透明元件
06	摆线转子泵	只	1	新增透明元件
07	油箱	只	4	台上透明元件
08	辅助油箱	只	1	组合透明元件
09	油缸（带行程撞块）	只	8	组合透明元件
10	弹簧回位油缸	只	1	组合透明元件
11	增压油缸	只	1	组合透明元件
12	实心双出杆油缸	只	1	新增透明元件
13	空心双出杆油缸	只	1	新增透明元件
14	单向阀	只	3	组合透明元件
15	液控单向阀	只	2	组合透明元件
16	溢流阀	只	5	组合透明元件
17	先导式溢流阀	只	1	新增透明元件
18	节流阀	只	1	组合透明元件
19	调速阀	只	5	组合透明元件
20	顺序阀	只	2	组合透明元件
21	减压阀	只	1	组合透明元件
22	二位二通电磁换向阀	只	2	组合透明元件
23	二位四通电磁换向阀	只	8	组合透明元件
24	“O”型三位四通电磁换向阀	只	1	组合透明元件
25	“H”型三位四通电磁换向阀	只	1	组合透明元件
26	“P”型三位四通电磁换向阀	只	1	组合透明元件
27	“M”型三位四通电磁换向阀	只	1	组合透明元件
28	“Y”型三位四通电磁换向阀	只	1	新增透明元件
29	二位四通行程换向阀	只	1	组合透明元件
30	三位五通手动换向阀	只	1	组合透明元件
31	压力继电器	只	1	组合透明元件
32	行程开关（常开、常闭）	只	2	组合透明元件
33	压力表	只	7	组合透明元件
34	三通	只	24	组合透明元件
35	四通	只	8	组合透明元件
36	220V电源插头线	条	4	电器配件
37	电磁阀通用连结线	条	12	电器配件
38	压力继电器插头线	条	1	电器配件
39	活扳手 150mm 2只内六角扳手 M6 2只内六角扳手 M5 1只尖嘴钳 6# 1只孔用挡钳 6# 1只轴用挡钳 6# 1只十字螺丝刀 6# 1只十字螺丝 4# 1只一字螺丝刀 6# 1只一字螺丝刀 4# 1只剪刀 5# 1只	盒	1	实验检修工具盒
40	保险管 4A 5只油管接头（通用） 5只油塞若干 502胶水 1瓶各种O型圈若干各种油封若干各种内六角若干	盒	2	检修备用配件盒
41	毛巾	条	10	附件
42	透明液压皮管	米	100	材料
43	专用液压油	壶	4	材料
44	油盘	只	1	附件
45	透明液压演示系统使用手册	册	4	资料
46	透明液压演示系统装箱清单	份	1	资料
