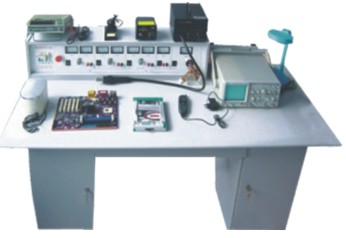

多媒体智能型数码应用技术实训设备,液晶电视音视频维修技能实训考核设备（创新型）

一、概述

该装置是本公司根据目前我国职业学校、技校、中等专业院校开设的手机通讯专业，电脑、手提电脑维修专业等课程实验实训教学需求而研制的新一代产品。通过该装置的实验实训，使学生充分掌握所学的课本理论知识，使所学知识在工作岗位上得到更快更好地发挥。其是具有相关专业院校理想的实验实训设备。

二、主要技术参数

1、使用条件：环境温度-10℃～+40℃，相对湿度：≤85%

2、工作电源：AC220V±5%  50Hz

3、电源输出保护：

（1）单相电源：漏电保护开关与保险丝二级保护，确保每个学生的人身安全。

（2）直流电源：短路保护、过流保护、自动复位，多重保护减少学生在实验、实训、实操中对设备的损坏。

4、电源输出：

（1）交流电压：AC220V±5%  50Hz（三路）

（2）直流稳压：0-30V连续可调（2A）（二路）

（3）直流开关电源5V/2A（一路）

（4）电脑主板电源（一路）

（5）手机专用维修电源（一路）

系统组成

1. 本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成

•  实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）

2. 直流电源：± 16V/+12V

3. 交流电源（均带有过流保护）

输出电源：市电不隔离输出 220V 50HZ

隔离变压器输出 220V 50HZ

14.5V 50HZ

4. 彩色信号发生器

（ 1 ）输出信号频率范围：第 12 频道

（ 2 ）电视信号形式：分为圆、点、格、黑白格、彩色、单色等 16 种形式，可通过按键直接选择

（ 3 ）输出信号：有视频、伴音（中频 6.5M ）、射频输出接口）

（ 4 ）信号制式： PAL-D/K

5. 智能考核接口单元：答题器接口、 PC 机串行接口、彩电模块接口

（二）液晶显示器： 15 寸 对比度： 600 ： 1 ，亮度： 500cd/m2, 反应时间：＜ 16ms

（三）实训组件

本装置由液晶彩电模块、智能实训考核系统组成。

1. 液晶彩电实训模块

智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、 AD 模数转换单元、内置设故排故系统（可由电脑随机故障点）

2. 智能实训考核系统

(1) 计算机可以监控 1-126 台家用电器智能考核台

(2) 已设置 20 多个故障点。

(3) 具有发卷功能

(4) 具有收卷功能

(5) 具有单台和全部实验台清零功能

(6) 具有自动检测各家用电器考核台的通讯联机情况

(7) 可以生成学生个人成绩单

(8) 可以对学生考核情况进行统计、分析

(9) 设有进入系统密码，进入系统后能够修改密码

(10) 具有打印功能

(11) 具有答题次数限制功能

(12) 学生台配智能答题器，学生可以通过答题器与都师进行数据交换

（四）实训桌： 整体结构采用钢木落地台式 ，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。

四、实训项目

1. 功放输出芯片局部损坏或扬声器损坏

2. 主板 +12V 电源丢失

3. 红外接收头损坏

4. 红外接收头电源丢失

5. 功放输出芯片局部损坏或扬声器损坏

6. 高频头损坏

7. 按键开关损坏

8. 显示器背光电源电路故障。

9. CPU 正 5V 电源丢失

10. 显示器背光电源控制信号丢失
