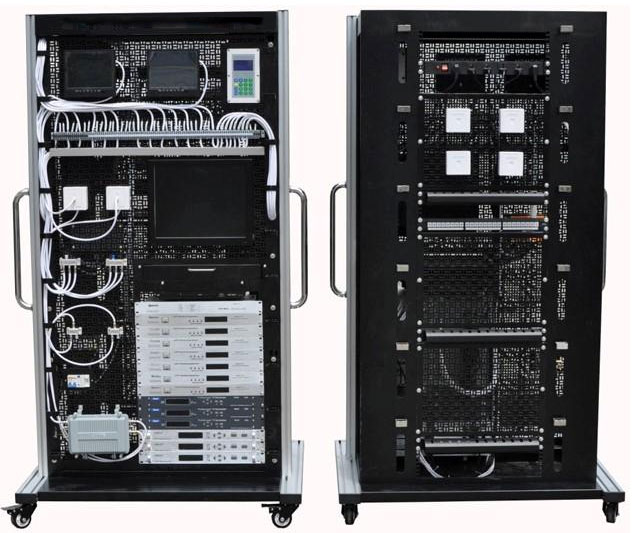

智能楼宇家居系统实验装置,楼宇工程卫星及有线电视系统实训装置

1、设备概述

该设备依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

2、技术指标

1电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

2安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；

3整机功耗：≤300W；

外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；

3、实训项目

1)系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)线路故障的设置、检测及排除；

3)独立模块的独立认识、接线和控制；

4)灯光亮度按时按需自动调整控制，手动控制，情景编程；

5)门窗分时自动控制，手动控制；

6)红外转发手/自动控制；

7)电器电源通断手/自动、按时和间接控制；

8)信息查询和发布操作；

9)紧急呼叫求助操作；

10)智能家居系统整合的接线、设置、操作和演习；

11)桥架及其支架的安装和布线；

12)信息插座和机架设备的安装；

13)水晶头及跳线的制作和测试；

14)RJ45模块和配线架的压线和测试；

15)RJ45跳线的连接及链路的测试。

4、主要配置

序号	器材名称	数量	单位	备注
1	立式实训平台	1	台
2	网孔板安装模块	8	块
3	网孔板用膨胀固定件	100	个
4	线缆管理架	12	个
5	电源管理模块	1	台
6	嵌入式编程主机与显示器模块	1	套
7	45cm卫星天线	1	台
8	高频头	1	个
9	工程接收机	3	台
10	UHF、VHF开路天线	1	台
11	调制器	7	台
12	解调器	3	台
13	DVD机	1	台
14	16路混合器	1	台
15	系统放大器	1	台
16	二分器	2	个
17	三分器	2	个
18	电视终端插座	2	个
19	8寸液晶电视	2	台
20	6位PDU电源	1	个
21	24位超五类非屏蔽插座配线架	1	个
22	8P8C超五类非屏蔽水晶头	20	个
23	超五类非屏蔽信息插座模块	4	个
24	单口86型信息面板	4	个
25	86型底盒	4	个
26	UTP超五类4对非屏蔽跳线	4	条
27	UTP超五类4对非屏蔽电缆	100	米
28	专用桥架	1	套
29	耗材及工具	1	套	各规格电线、常用电工工具及线缆测试仪等
