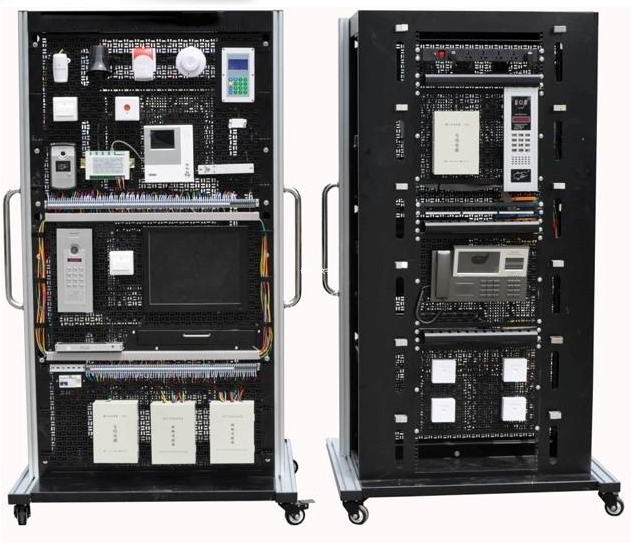

楼宇工程可视对讲系统实训平台,楼宇工程IC卡及远程表系统实训装置

1、设备概述

本装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

2、技术指标

(1)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

(2)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；

(3)整机功耗：≤300W；

（4）外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；

3、实训项目

1)系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)线路故障的设置、检测及排除；

3)各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统；

4)室内安防系统布/撤防的设计、接线、调试和演习；

5)住户系统的设计、接线、调试和演习；

6)住户与大楼系统的设计、接线、调试和演习；

7)住户、大楼与小区系统的设计、接线、调试和演习；

8)对讲门禁及室内安防系统管理软件的操作及管理；

9)桥架及其支架的安装和布线；

10)信息插座和机架设备的安装；

11)水晶头及跳线的制作和测试；

12)RJ45模块和配线架的压线和测试；

13)RJ45跳线的连接及链路的测试。

4、主要配置楼宇工程可视对讲系统实训平台

实训项目

1.IC卡及远程抄表系统硬件的认识

2.IC卡三表收费系统做卡及软件基本操作

3.IC卡三表收费系统表具及软件高级操作

4.IC卡三表收费系统系统设置操作

5.IC卡三表收费系统营业业务操作

6.IC卡三表收费系统功能卡管理操作

7.IC卡三表收费系统查询统计操作

8.IC卡三表收费系统数据库操作

9.远程抄表系统基本功能的认识

10.远程抄表系统计量表管理操作

11.远程抄表系统费用管理操作

12.远程抄表系统系统管理操作

13.系统的设计与连接

14.故障的设置与排除

15.系统的结构与安装

4、主要配置

序号	器材名称	数量	单位	备注
1	立式实训平台	1	台
2	网孔板安装模块	8	块
3	网孔板用膨胀固定件	100	个
4	线缆管理架	12	个
5	电源管理模块	1	台
6	嵌入式编程主机与显示器模块	1	套
7	IC 卡电表	1	台
8	IC 卡冷水表	1	台
9	IC 卡燃气表	1	台
10	IC 卡读卡器	1	台
11	IC 卡	10	张
12	脉冲燃气表	2	套
13	脉冲水表	1	台
14	脉冲电表	1	台
15	采集器	2	台
16	集中器	1	台
17	网络控制器	1	台
18	模拟电消费系统	1	套
19	模拟水消费系统	1	套
20	模拟气消费系统	1	套
21	管路套件	1	套
22	管理计算机	1	台
23	远程抄表系统软件	1	套
24	IC 卡预付费系统软件	1	套
25	发卡箱	1	个
26	6位PDU电源	1	个
27	24位超五类非屏蔽插座配线架	1	个
28	8P8C超五类非屏蔽水晶头	20	个
29	超五类非屏蔽信息插座模块	4	个
30	单口86型信息面板	4	个
31	86型底盒	4	个
32	UTP超五类4对非屏蔽跳线	4	条
33	UTP超五类4对非屏蔽电缆	100	米
34	专用桥架	1	套
35	耗材及工具	1	套	各规格电线、常用电工工具及线缆测试仪等
