比亚迪秦动力电池和管理系统实训台,比亚迪秦混合动力驱动传动系统（发动机、电机控制器、驱动电机与变速箱）实训台

产品简介

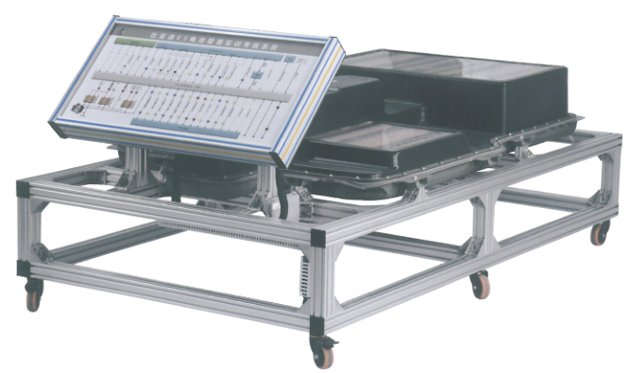

选用原装 比亚迪秦 动力电池和管理系统真实材料制作，原装高压配电箱和车载充电机；真实展示磷酸铁锂动力电池系统核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包故障分析和处理能力，适用于各院校新能源纯电动课程教学和维修实训。

功能特点

1.各主要部件安装在平台上，电气连接方式与实车相同，真实展示原车动力电池系统结构。

2.增加动力电池包显示器（7寸），安装在面板上，可观察充放电过程各项参数，动力电池包充放电过程控制逻辑和主要部件参数变化规律。

3.设备给驱动传动系统等设备提供动力源，配套原车连接电缆线，与原车连接方式相同。

4.配备12V电源接地机械开关。

5.高压配电箱上盖半透明改装，展示控制原理和内部控制器件结构。

6.配原理教学面板，完整显示动力电池，高压配电箱，电池管理器，车载充电机，交流充电口等工作原理图，低压控制电路安装用检测端子，借助万用表和示波仪，实时检测各种状态数据变化。

7.设备由可移动台架(带原理面教板)、台架水平放置，安装各主要零部件；底部安装4个带自锁装置万向脚轮。

8.配备智能化故障设置和考核系统，由教师设置故障，学员分析并查找故障点。

9.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。

技术规格

1. 外形尺寸（mm）：      1600*1000*1700（长*宽*高）

2. 高压动力母线电源：      DC486.4V

3. 低压控制工作电源：      DC12V

4. 动力电池类型：          环保型磷酸铁锂动力电池

  单体电池：              3.2V20AH

  动力电池包总电压：      3.2*152=486.4V

  动力电池包容量：        486.4V20AH（10度电）

  完全充放电次数：        2000次

  工作温度：              -20°～60°

5. BMS电池管理系统：      采用分布式电池管理系统，由1个电池管理控制器（BMC）和10个电池信息采集器（BIC）及1套动力电池采样线组成

实训项目

比亚迪秦主控制器总成工作原理。

比亚迪秦纯电动EV工作模式。

比亚迪秦混合动力HEV工作模式。

比亚迪秦刹车能量反馈工作原理。

比亚迪秦网关控制器工作原理。

比亚迪驱动电机控制器与DC总成工作原理。

比亚迪驱动电机控制器与DC总成内部结构。

比亚迪秦P档控制器工作原理。

比亚迪秦电子油门踏板工作原理。

比亚迪秦驱动电机工作原理。

比亚迪秦驱动电机动力传递路线。

比亚迪秦电机控制器工作过程直流母线电压和三相交流电压变化关系。

比亚迪秦电子油门踏板角位移信号与驱动电机功率之间控制关系。

比亚迪秦制动能量回收。

基本配置

原车主控制器总成，网关控制器，P档控制器，刹车踏板总成，电子油门踏板，驱动电机控制器与DC总成，永磁同步电机，冷却系统，变速箱，传动轴，制动盘，传动皮带，磁粉制动器（张力可调，模拟负载），可移动台架和教学板(安装检测端子的原理面板)。
