北汽EV150纯电动汽车车身电气系统实训台,整车解剖检测诊断实训台

一．产品简介

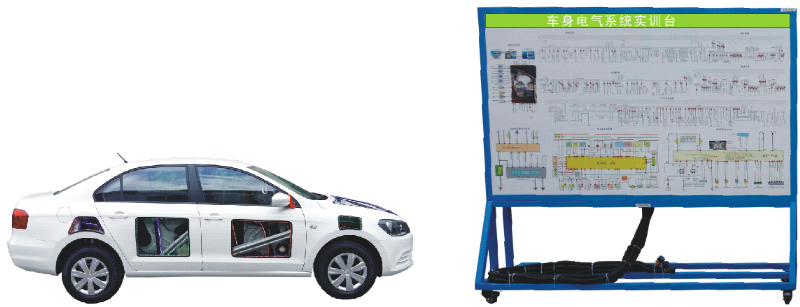

选用 北汽EV150 原装纯电动轿车原车车身和低压控制实物系统，完整的车身进行部切处理（外露电器部件），剖面位置合理，能清楚展示内部结构。

低压系统部件齐全，真实地体现了纯电动轿车车身低压控制系统的连接控制关系、安装位置和运行工况参数检测。

适合培养学员对纯电动轿车，车身低压控制系统系统故障分析与排除能力，适用于各类型院校新能源纯电动汽车电器课程教学和维修实训。

二.功能特点

1.保留车壳与车身电器低压系统各部件，保留电气连接方式与原车功能，实现插拔拆卸训练，训练线束与电器拆检，掌握车身低压系统零部件拆检要点。

2.可单独工作，DC12V电源由开关电源提供。

3.除车身外配移动教学板，教学板完整显示车身低压系统工作原理图，安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；

4.设备由原车解剖的车身平台和教学板组成，原车车身安装原车零部件；底部安装4个脚轮，移动灵活，脚轮带自锁装置；教学板底座上配有30cm左右的台面，方便放置资料、轻型检测仪器等。

5.配备智能化故障设置和考核系统。

6.配套实训指导书，包含工作原理，实训科目，故障设置及清除等要点。

7.原车车身配套安装绝缘地板（耐压/绝缘为国标产品）。

基本配置 (每套) ：

1.在线检测纯电动汽车 1 辆 2014 款 EV150 旧车,续驶里程不低于新车的 90%

电动汽车的参数：电机功率≥45Kw；最高车速≥125km/h；电池容量≥25Kw.h；续驶里程≥150Km；电机最大转矩

≥144Nm；整备质量≥1200Kg。

2.故障设置控制器 1 套

3.汽车检测实训台 1 套(1 套 6 台)

4.智能化故障设置和考核系统 1 套

5.航空插头和连接电缆 1 套

教学板清单
