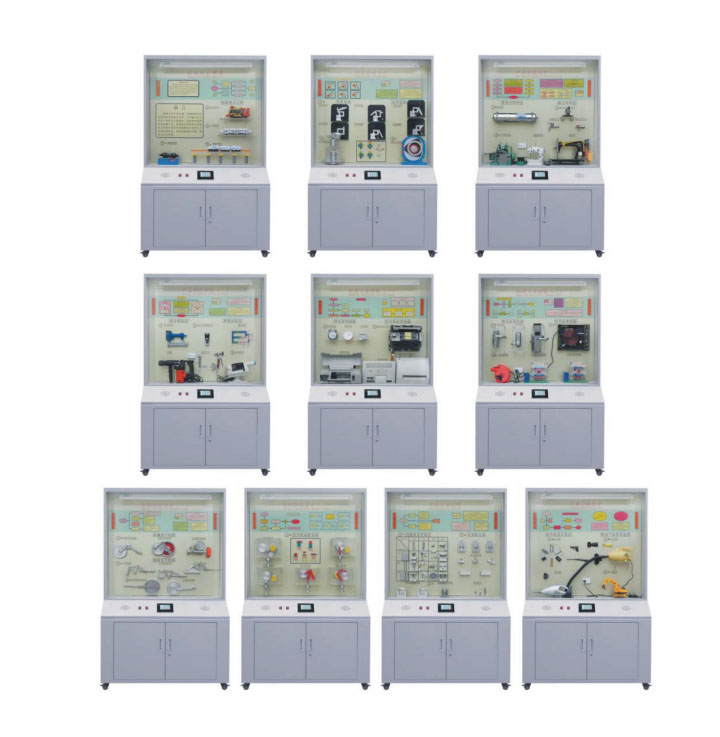

《机械创新设计》示教陈列柜,机械设计、课程设计示教陈列柜

一、概述：

本陈列柜按国际标准流行设计，采用各种新颖机电产品外，其余模型全部用铝合金和有机玻璃等制作，每柜进行彩喷图文说明，介绍机械创新设计的基本原理与方法，对提高机械创新意识与创新设计能力具有重大作用。是机械创新实验室内主要教学设备。

二、陈列柜性能特点规格：

1、陈列柜中的模型都配备创新原理分析及设计过程文字说明。

2、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示。控制采用液晶触摸屏控制和遥控控制自动运行讲解、可循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。

3、输入电压：交流200V，功率400W。

4、陈列柜外形尺寸：1200㎜宽×530㎜厚×1900㎜高，柜内板面超豪华铝塑夹层板，柜内大标牌采用中英文对照。

5、柜顶部装有照明日光灯，柜背设有对开门，有利维护设备和方便维修。柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动，符合人机工程要求。

陈列柜内容如下：

序号	陈列柜名称	陈列柜内容
1	课程设计概述	A、前言牌、课程设教材；B、电动绞车、电动螺旋起重机；C、课程设计进程、设计任务书
2	传动装置总体设计	A、总体设计进程、设计任务书（方案3）；B、传动方案拟定(方案1)(方案2) C、传动比合理分配
3	减速器结构（一）	A、一级圆柱齿轮减速器装配图、二级圆柱齿轮减速器装配图；B、一级圆柱齿轮减速器、一级齿轮减速器（方形）；C、减速器附件
4	减速器结构（二）	A、圆锥一圆柱齿轮减速器装配图蜗杆一齿轮减速器装置图；B、圆锥一圆柱齿轮减速器、电动机齿轮减速器、蜗杆一齿轮减速器；C、小锥齿轮轴系结构、蜗杆轴系结构
5	装配图设计（一）	A、圆柱齿轮减速器装配图设计：第一、二、三阶段草图；B、轴结构设计过程，圆柱齿轮减速器；C、圆锥一圆柱齿轮减速器（含1级和2级减速器实物），蜗杆减速器（含风冷上置式和水冷下置式减速器实物）
6	装配图设计（二）	A、螺旋起重机装配设计、变速传动装置；B、电动螺旋起重机装配图、变速传动装置装配图；C、电动螺旋起重机、变速传动装置图设计
7	设计错误分析（一）	A、结构不合理的设计；B、润滑和密封不适当设计；C、工艺不良设计
8	设计错误分析（二）	A、设计错误综合分析、错误分类说明；B、综合错误改正图例
9	零件工作图设计	A、轴零件工作图正、误比较说明；B、轴加工、工艺过程、箱体零件图及实物；C、齿轮工作图及齿轮加工工艺说明
10	轴系结构结构正误对照	A、圆柱齿轮轴系结构正误对照模型；B、圆锥齿轮轴系结构正误对照模型；C、蜗轮蜗杆轴系结构正误对照模型
