机械传动陈列柜教学实训设备成套,金属切削刀具示教陈列柜

序号与名称

陈 列 柜 内 容

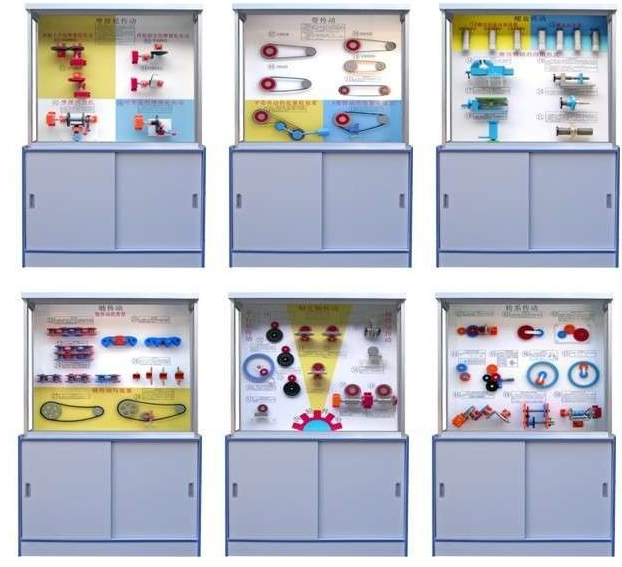

第一柜
摩擦轮传动

两轴平行的摩擦轮传动(外接圆柱式)、两轴平行的摩擦轮传动(内接圆柱式)、两轴相交的摩擦轮传动(外接圆柱式)、两轴相交的摩擦轮传动(内接圆柱式)、摩擦压力机、可变速的摩擦传动、

第二柜
带传动

平带传动、V带传动、圆带传动、同步带传动、平带传动的张紧轮装置、V带传动的张紧轮装置、多楔带传动

第三柜
螺旋传动

螺纹的旋向和线数（单线右旋螺纹、双线左旋螺纹、三线右旋螺纹）、
螺纹的牙型（三角形、矩形、梯形、锯齿形）、台虎钳、螺旋千斤顶、
机床工作台移动机构、差动螺旋传动原理、差动螺旋微动机构、滚子螺旋传动

第四柜
链传动

链传动、滚子链的连接形式（开口销、弹性锁片、过渡链节）、双排链、齿形链（内导式）、齿形链（外导式）、链传动的张紧装置、链轮的结构（3件）

第五柜
齿轮传动

平行轴传动：外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。
相交轮传动：直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构相错轴传动：螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。

序号和名称

陈列柜内模型内容

第一柜

车床刀具及车削运动

90°车刀、45°车刀、切断刀、成形刀、车螺纹刀、车孔刀、硬质合金可转位车刀、带卷屑槽的梯形螺纹精车刀、高速钢切刀、单轮滚花刀、双轮滚花刀、带有加强肋的端面车刀、端面沟槽车刀、典型车孔刀、普通成形刀、棱形成形刀、圆形成形刀、弹性刀杆螺纹车刀、主剖面系及其角度、法剖面系及其角度、进给、切深剖面系及其角度

第二柜

刨削刀具及刨削

平面刨刀、偏刀、切刀、样板刀、弯切刀、角度刀、装配式刨刀、圆刀头平面刨刀、平刀头平面刨刀、左偏刀、右偏刀、切断刀的几何形状、不锈钢板切断刀、强力割刀、刨平面、刨燕尾形工件、刨斜面、刨V形槽、刨阶台、内孔刨刀刀头形式、刨刀杆

第三柜

钳工工刀具及钻削

麻花钻构成（锥柄式）、锥柄式麻花钻、锥形锪钻120°、锥形锪钻60°、整体式圆柱铰刀（手用）、整体式圆柱铰刀（机用）、可调式手铰刀、成套锥铰刀（三种）、粗铰刀、精铰刀、1：50°精铰刀、螺旋槽手用铰刀、柱形锪钻、麻花钻改麻柱形锪钻、硬质合金机用铰刀（直柄式）、硬质合金机用铰刀（锥柄式）、扁錾、尖錾、油槽錾、扩孔钻、曲面刮刀、固定式带槽研磨棒、圆板牙、丝锥

第四柜

铣削刀具及应用

圆柱形铣刀、成形铣刀、角度铣刀、键槽铣刀、半圆形铣刀、立铣刀、整体焊接式端铣刀、齿轮铣刀、铣阶台、铣特形面（二种）、圆柱铣刀铣平面、高速镶齿圆柱铣刀、半圆形铣刀、直齿三面刃盘铣刀、错齿三面刃盘铣刀、花键铣刀、硬质合金端铣刀

第五柜

磨具及磨削加工

外圆磨削、平面磨削、内圆磨削、花键磨削、成形磨削、平形砂轮、双斜边砂轮、单斜边砂轮、单面凹砂轮、双面凹砂轮、单面凹带锥砂轮、筒形砂轮、杯形砂轮、碗形砂轮、碟形砂轮、磨量规砂轮、薄片砂轮、平形砂瓦、扇形砂瓦、凸平形砂瓦、平凸形砂瓦梯形砂瓦、梯形砂瓦
