双联六层透明仿真教学客梯,六层透明仿真教学客梯

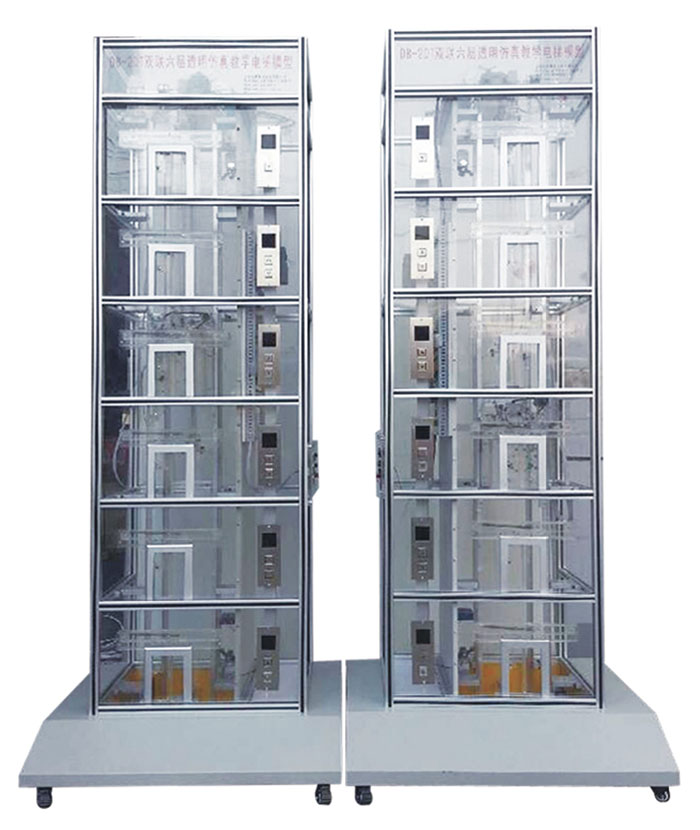

为了配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程演示实验，使更多的人能够更好地了解电梯、使用电梯，培养出更多的电梯专业人才，适应电梯行业的发展需要，我公司经过深入探索研究，精心设计的。

主要特点

1、由两台六层透明仿真教学客梯组成，由层外两处按钮共同控制。

2、电梯大部分部件均是采用透明有机材料制成，使得电梯的内部结构一目了然;

3、电梯的电气控制系统采用日本三菱可编程控制器(PLC)智能控制，交流变频调速(VVVF)驱动。

4、且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。

5、透明仿真双联教学电梯的软硬件均采用开放式结构，因此，院校也可以利用此套装置进行二次开发研究。

如：1、群控电梯（统一调度多台集中并列的电梯）；

2、并联控制电梯（2-3台电梯的控制线路并联，进行逻辑控制，共用层站外召唤按钮）；

3、集选控制电梯；

4、信号控制电梯，等等。

5、采用此套设备进行配套教学，使广大师生对电梯的结构、关键部件以及电气控制、电梯的运作过程有了直观、形象的认识，易于加深对电梯相关知识的了解、掌握。此外，通过使用PLC软件，直接在PC机上用梯形图编程，并进行现场实际操作调试，对学生学习、了解和掌握可编程控制器(PLC)及其应用以及工业过程自动化控制都有很大的帮助。

功能介绍

1、具有自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。

2、用三菱FR-D720S-0.4变频器作为三相交流曳引原动机的调速装置。该装置采取电压矢量控制方式，对电机具有加减速控制、正反转控制、点动控制及根据模拟输入控制等多种功能。同时兼对原动机的断相、缺相、相序紊乱及过压、欠压、过流、过载、失速等有保护功能。

3、电梯系统逻辑控制则由PLC完成（可联机），PLC采用的是三菱FX2N-64MR型，其输出方式为继电器输出形式。通过主机上配有的RS485接口，可实现PLC与 PC 机的通讯，使用PLC软件，可直接在PC机上用梯形图编程、调试，直观易学，便于初学者掌握；此外也可用编程器进行指令编程，现场直接调试。

4、电梯平层机构：旋转编码器/永磁感应器

5、群控功能：最大最小功能，优先调度，区域优先控制等等.

6、集选控制及信号控制

1) 自动平层 2）自动开关门，手动提前开关门

3) 顺向截梯，最远端反向截梯 4) 超/失速停驶

5) 超重停驶 6) 上下限位

7) 开关门异常重新开关 8）层门联锁保护

9）司机操作（直驶），自动/手动 10）检修控制

11）照明、风扇模拟 12）靠站时顺向呼叫重开门

主要技术参数：

1、外形尺寸：宽1000mm×深900mm×高2500mm

2、输入电压：220V 50HZ

3、结构形式：六层六站

4、模数：1.5(蜗轮减速器)
5、拖动电机型号：

型号：JW5622
   电压：AC 220V 50HZ
   功率：180W
   转速：2800r/min

6、可编程控制器（PLC）：
型号：三菱FX3U-64MR

   输入电压：AC 220V 50HZ
   输入输出点数：64点
   输出方式：继电器输出

7、变频调速器：
型号：三菱FR-D720S-0.4

   输入电压：AC 220V 60HZ
   额定电流：2.5A
   功率：0.4KW

8、净重量：180kg
9、载重量：5k

五、实训项目

序号	项目名称	序号	项目名称
1	轿厢启动与停止、点动控制实训	6	信号指示系统实训
2	轿厢平层控制实训	7	轿厢照明控制实训
3	轿厢门开、并控制实训	8	电梯控制系统实训
4	终端限位保护装置实训	9	电梯控制编程实训
