电子学综合实训实验设备,现代电工技术实训实验设备

一、概述
“DYDG-DZ758型电子学综合实验装置 ” 是依据目前我国 “ 模拟电子技术 ” 、 “ 数字电子技术 ” 、 “EDA 技术及其应用 ” 教学实验大纲的要求，及各高等院校对该教学实验设备的需求和建议，由本公司开发的新一代实验装置。
本装置能对上述课程的全部实验项目和课程设计进行实验操作，完全符合实验教学大纲的要求，同时为高层次的数字系统的设计开发实验及教师、研究生开发新实验和进行科学研究提供良好的工作条件。
本装置特别适用于现有院校 “ 模电 ” 、 “ 数电 ” 实验室的更新改造；为职业学院、中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

二、特点
1、通用性强 本装置综合了目前国内各类学校电子类课程的实验内容，故能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整。
2、配套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，其性能、精度及规格均密切结合实验的需要进行配套。
3、可靠性强 设有大量可靠的镀银长紫铜管，用作插电阻、电容、电位器、三极管和稳压块等，实验时接触可靠；可靠的圆脚集成块插座和紫铜管插座等均与防转插座内部连好，实验导线采用高档弹性直插导线，接触性能良好。
4、直观性强 面板示意、图线分明；面板布置合理，查线方便，学生可独立操作实验，有利于提高学生实际动手能力。
三、技术性能
1、输入电源：单相三线220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜200VA
4、外形尺寸：155×80×123cm3
四、功能
本装置能提供实验所需的直流电源、交流电源、信号源（示波器自备）。
本装置能对“模拟电子技术”、“数字电子技术”、“EDA技术及其应用”的教学实验和课程设计进行实验操作，同时能满足有关科研需求。

四、装置的配备

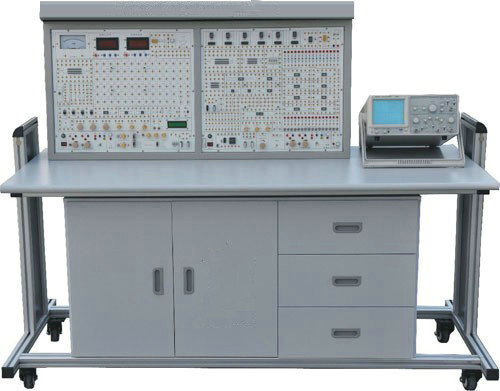

本实验台主要由电源控制屏、实验桌、实验箱等组成。
（一）DY-01电源、仪表控制屏
    控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实验提供交流电源、直流稳压电源、恒流源、信号源（含频率计）、各种测试仪表及实验器件等，具体功能如下：
 1、 主控功能板
  1.1 三相0～450V及单相0～250V连续可调交流电源，配备1台三相同轴联动调压器，规格为1.5KVA/0～450V。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。
  1.2 提供电度表一只，规格为220V，3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便。
  1.3 提供铁芯变压器1只，规格为50VA，36V/220V，原、副边设有电流插座。
  1.4 设有220V/30W实验用的日光灯灯管一支，将灯管的四个头引出接在面板接线柱上，实验方便。
    另外，还提供220V的电源暗插座及信号插座各两只。
 2、直流电源、信号源板
  2.1 提供两路0.0～30V/1A可调稳压电源，具有截止型短路软保护和自动恢复功能，设有三位半数显直流电压表及切换琴键开关。
  2.2 提供0～200mA连续可调恒流源一组，分2mA、20mA、200mA三档，负载稳定度≤5×10-4，配有三位半数显电流表指示。
  2.3 数控智能函数信号发生器（带频率计）
    频率计：6位数字显示,显示范围1Hz～10MHz，作为外部测量和信号源频率指示。
    信号源频率范围：0.2Hz～2MHz，分七档
    输出波形：正弦波、三角波、方波、脉冲波、斜波、50Hz正弦波
    占空比调节：20%～80%
    输出幅度：20Vp-p(1MΩ负载)、10Vp-p(50Ω负载)
    输出保护：短路保护，抗输入电压±35V（1分钟）
    幅度显示：三位LED
    功率输出：≥10W；频率范围(3dB带宽)：20KHz(方波、三角波、正弦波)
 3、仪表面板
  3.1 智能交流数字电压表
   交流数字电压表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-450V，频率范围：10Hz-20KHz。手动量程为：2V、20V、500V。测量精度为0.5级。具有数据存储与查询功能。
  3.2 智能交流数字电流表
   交流数字电流表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，频率范围：10Hz-20KHz。手动量程为：20mA、200mA、1000mA。测量精度为0.5级。具有数据存储与查询功能。
  3.3 真有效值交流数字毫伏表
   能够对各种复杂波形的有效值进行精确测量，电压测试范围0.2mV～600V（有效值），测试基本精度达到±1%，量程分100mV、1V、10V、100V、600V五档，直键开关切换，三位半数字显示，每档均有超量程告警指示，并带有通信功能。频率测试范围10Hz～1MHz，输入阻抗1MΩ，输入电容≤30pF。
  3.4 智能交流功率及功率因数表（多功能）2只
   由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
  3.5 智能直流电压表、毫安表（两只表）
   直流电压表一只，测量范围0～300V，精度0.5级；直流毫安表一只，测量范围0～500mA，精度0.5级，输入量程自动切换，具有超值报警、指示及切断总电源等功能。具有数据存储与查询功能。
  3.6 实验管理器：
   具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
（二）DY-02实验桌
   实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个轮子和四个固定调节机构，便于移动和固定，有利于实验室的布局。
（三）实验箱
   1、DY-11 电路基础实验（一）
    完成电表改装实验（配带镜面指针式精密毫安表一只），伏安特性实验，最大功率传输条件测定实验，电压源与电流源的等效变换实验及相关器件。
   2、DY-12 电路基础实验（二）
    完成叠加原理、基尔霍夫定律（判断性实验）、戴维宁定理、诺顿定理及双口网络、互易定理实验。
   3、DY-13 电路基础实验（三）
    完成受控源、回转器、负阻抗变换器实验，图形采用标准网络符号。
   4、DY-14 电路基础实验（四）
    完成一阶、二阶动态电路，电路状态轨迹的观测实验。
   5、DY-15 电路基础实验（五）
   完成R、L、C串联谐振（电感用空心），R、C串、并联选频网络，R、C双T网络实验。
   6、DY-16 交流电路实验（一）　
    完成正弦稳态交流电路相量的研究（日光灯功率因数提高实验），黑匝子实验（R、L、C元件特性及参数测定）
   7、DY-17 交流电路实验（二）
    完成三相电路（每相三只灯泡并联）实验。
   8、DY-17A 交流电路实验（二）
    完成三相电路（每相两只灯泡串、并联）实验。
   9、DY-18 磁路与变压器应用实验
    提供磁滞回线变压器、双绕组变压器及相关器件。
   10、DY-19 元件箱
    提供实验所需的电阻、电容、电感、电位器、十进制可调电阻等实验器件。
   11、DY-20 三相电容箱
    提供三相高压电容，每相容值为1uF/500V、2.2uF/500V、4.7uF/500V。
   12、DY-24　继电接触控制（一）
    提供交流接触器、热继电器及模拟灯泡各一只，带灯按钮三只（黄、绿、红各一只）。

13、DY-25　继电接触控制（二）
    提供交流接触器两只、时间继电器（通电延时）一个，以及能耗制动电源变压器、整流二极管、电阻等。
   14、三相鼠笼电机（△380V）2台    电机的三个绕组均已引出，接线方便。
    实验连接线：根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。
五、装置的主要优点及安全保护体系
  1、三相四线制(或三相五线制)电源输入，总电源由三相钥匙开关控制。
  2、控制屏电源由接触器通过起、停按钮进行控制。
  3、三相交流电源0～450V连续可调，单相交流电源0～250V连续可调，设有三相同轴联动自耦调压器（1.5KVA）一台，可更好地满足教学实验要求。
  4、屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断总电源，确保实验进程安全。
  5、屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
  6、屏上三相调压器付边设有一套过流保护装置。调压器输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源。
  7、测量仪表精度高，采用数字化、智能化及人机对话模式，符合现代测量仪表发展方向。各种电源及各种仪表均有可靠的保护功能。
  8、实验连接线及插座采用不同的结构，使用安全、可靠、防触电。
六、实验项目
（一）电工基本实

（二）继电接触控制实验
