机械基础教学模型.示教板,液压教学模型

货号

图号

产 品 名 称

单位

备注

AA01

0-1

单缸内燃机

只

模型

AA02

0-3

锁链连接

只

AA03

0-4

移动副 (a 、 b)

只

AA04

0-5

螺旋副

只

AA05

0-6

高副

件

二号示教板

AA06

1-1

两轴平行的摩擦轮传动 ( 外接圆柱式 )

只

塑料立模

AA07

1-1

两轴平行的摩擦轮传动 ( 内接圆柱

只

AA08

1-2

两轴相交的摩擦轮传动 ( 外接圆锥式 )

只

AA09

1-2

两轴相交的摩擦轮传动 ( 内接圆锥式 )

只

AA10

1-4

带传动 (4 种 )

套

AA11

1-16

带的定期张紧装置 ( 水平传动 )

只

AA12

1-16

带的定期张紧装置 ( 垂直传动 )

只

塑料立模

AA13

1-17

带的重力自动张紧装置

只

AA14

1-18

平带传动的张紧装置

只

AA15

1-19

V 带传动的张紧装置

只

AA16

2-1

螺旋线的形成

只

AA17

2-2

外螺纹 (2 种 )

只

AA18

2-3

内螺纹 (2 种 )

只

AA19

2-4

螺纹的旋向和线数 (3 种 )

套

AA20

2-5

螺纹的牙型 (4 种 )

套

AA21

2-15

台虎钳

只

AA22

2-16

螺旋千斤项

只

AA23

2-17

机床工作台移动机构

只

AA245

2-21

差动螺旋传动原理

只

AA25

2-22

差动螺旋传动的微调镗刀

只

AA26

2-24

滚珠螺旋传动

只

AA27

3-1

链传动

只

AA28

3-2

滚子链

只

AA29

3-3

多排链 ( 双排 )

只

AA30

3-4

滚子链的连接形式 ( 三种 )

套

AA31

3-7

直齿轮传动

只

AA32

3-7

斜齿圆柱齿轮传动

只

塑料立模

AA33

3-7

人字齿轮传动

只

AA34

3-7

内啮合直齿齿轮传动

只

AA35

3-7

齿轮齿条传动

只

AA36

3-8

直齿锥齿轮传动

只

AA37

3-8

斜齿锥齿轮传动

只

AA38

3-8

曲线齿锥齿轮传动

只

AA39

3-9

交错轴斜齿轮传动

只

塑料立模

AA40

3-9

蜗轮蜗杆传动

只

AA41

3-10

渐开线的形成

件

AA42

3-12

不同基圆的渐开线

件

二号示教板

AA43

3-17

相同齿数不同模数齿轮

台

AA44

3-24

渐开螺旋面的形成

台

模型

AA456

3-32

仿型法铣削齿轮 ( 盘形铣刀 )

台

AA46

3-32

仿型法铣削齿轮 ( 指状铣刀 )

只

AA47

3-33

齿轮滚刀滚制齿轮轮齿

只

塑料模型

AA48

3-3

齿轮插刀插制齿轮轮齿

只

AA49

4-1

定轴轮系

只

AA50

4-2

周转轮系

只

AA51

4-4

定轴轮系的传动比计算

只

AA52

4-5

非平行轴传动的定轴轮系

只

AA53

4-6

加惰轮的轮系 (2 件 )

只

AA54

4-7

三星轮换向机构

只

AA55

4-8

滑移齿轮变速机构

只

AA56

4-9

磨床砂轮架进给机构

只

AA57

4-11

卷扬机传动系统

只

AA58

4-12

滚齿机工作台传动系统

只

AA59

4-13

多刀半自动车床主轴箱传动系统

件

二号示教板

AA60

5-1

铰链四杆机构

件

AA61

5-2

曲柄摇杆机构

件

AA62

5-3

牛头刨床横向进给机构

件

模型

AA63

5-4

曲柄摇杆机构的应用实例 ( 剪刀机 )

件

二号示教板

AA64

5-4

曲柄摇杆机构的应用实例 ( 破碎机 )

件

AA65

5-4

曲柄摇杆机构的应用实例 ( 搅拌机 )

件

AA66

5-4

曲柄摇杆机构的应用实例 ( 雷达摆动装置 )

件

AA67

5-6

双曲柄机构

件

AA68

5-8

惯性筛

件

AA69

5-9

等长双曲柄机构

件

AA70

5-10

机车车轮联动装置

件

AA71

5-12

车门启闭机构

台

立模

AA72

5-14

自卸翻斗装置

件

二号示教板

AA73

5-15

港口起重机

件

AA74

5-16

飞机起落架收放机构

件

AA75

5-17

曲柄摇杆机构

件

AA76

5-19

利用死点位置夹紧工作

台

塑料模型

AA77

5-20

曲柄滑块机构

台

AA78

5-21

曲柄滑块机构在压力机中的应用

台

AA79

5-23

偏心轮机构

台

AA80

5-24

导杆机构

台

AA81

5-25

牛头刨床中的摆动导杆机构

件

二号示教板

AA82

5-26

自翻卸料装置中的摇块机构

件

二号示教板

AA83

5-27

抽水机中的移动导杆机构

件

AA84

6-1

内燃机气阀控制机构

件

AA85

6-3

变速操纵机构

台

模型

AA86

6-4

凸轮机构的基本组成

件

二号示教板

AA87

6-5

盘形槽凸轮送料机构

件

AA88

6-6

移动凸轮机构

件

AA89

6-7

端面凸轮机构

件

模型

AA90

6-8

凸轮机构和从动件位移曲线

件

二号示教板

AA91

6-9

等速运动规律的位移曲线

件

AA92

6-11

等加速等减速运动规律的位移曲线

件

AA93

7-1

滑移齿轮变速机构

台

塑
料
模
型

AA945

7-2

塔齿轮变速机构

台

AA95

7-3

位增变速机构

台

AA96

7-4

拉键变速机构

台

AA97

7-5

锥轮端面盘式无级变速机构

台

AA98

7-7

齿式棘轮机构

台

AA99

7-9

调节曲柄长度改变摇杆摆角

台

AA100

7-10

改变遮板位置调节棘轮转角

台

AA101

7-11

可变向棘轮机构 (a)

台

AA102

7-11

可变向棘轮机构 (b)

台

AA103

7-12

双动式棘轮机构 (a)

台

AA104

7-12

双动式棘轮机构 (b)

台

AA105

7-14

防逆轮棘机构

台

AA106

7-15

单圆销外啮合槽轮机构

台

AA107

7-16

内啮合槽轮机构

台

AA108

7-17

双圆销外啮合槽轮机构

台

AA109

7-18

放映机的卷片机构

台

AA110

7-19

刀架转位机构

台

AA111

8-1

普通平键连接

台

AA112

8-3

导向平键连接

台

AA113

8-5

半圆键连接

台

AA114

8-8

楔键连接 (a)

台

AA115

8-8

楔键连接 (b)

台

AA116

8-9

切向连接

台

塑料模型

AA117

8-10

花键连接

台

AA118

8-6

曲轴

只

AA119

8-17

直轴 (2 件 )

只

AA120

8-34

整体式径向滑动轴承

台

AA121

8-36

对开式径向滑动轴承

台

AA122

8-45

针阀式油杯

件

二号示教板

AA123

8-50

凸缘联轴器 ( 剖分环配合 )

台

塑料模型

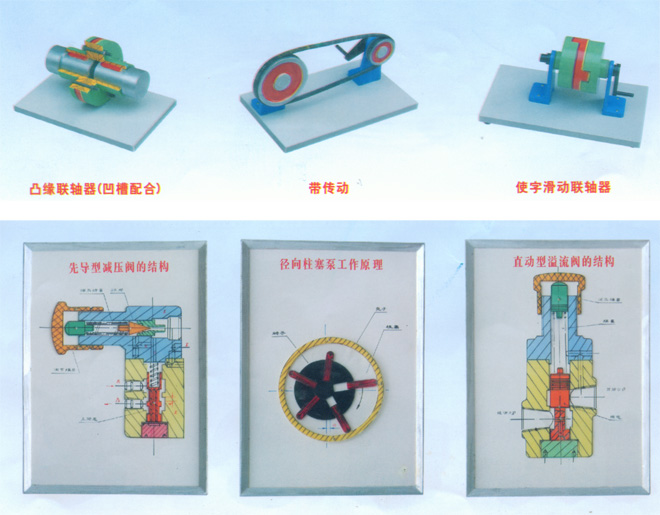

AA124

8-50

凸缘联轴器 ( 凹槽配合 )

台

AA125

8-51

套筒联轴器

台

塑料模型

AA126

8-52

鼓形齿联轴器

台

AA127

8-53

十字滑块联轴器

台

AA128

8-54

十字轴式万向联轴器

台

AA129

8-56

弹性套柱销联轴器

台

AA130

8-58

钢棒安全联轴器

台

AA131

8-59

牙嵌离合器

台

AA132

8-61

齿形离合器

台

AA133

8-62

片式离合器

台

AA134

8-63

多片离合器

台

AA135

8-65

滚柱式单向超越离合器

台

AA136

8-66

棘轮单向超越离合器

台

AA137

8-68

锥形制动器

台

AA138

8-69

带状制动器

台

AA139

8-70

啼鼓制动器

件

二
号
示
教
板

AA140

9-1

液压千斤项的工作原理

件

AA141

9-2

机床工作台液压传动系统

件

AA142

9-4

液压千斤项的压油过程

件

AA143

9-6

液压传动系统中压力的形成

件

AA144

9-7

液压传动系统中的负载的并联

件

AA145

9-8

油液的压力损失

件

AA146

10-1

液压泵工作原理

件

AA147

10-2

外啮合齿轮泵工作原理

件

AA148

10-3

单作用式叶片泵工作原理

件

AA149

10-4

双作用式叶片泵工作原理

件

AA150

10-5

径向柱塞泵工作原理

件

AA151

10-6

轴向柱塞泵工作原理

件

AA152

10-8

实心双活塞杆液压缸的结构

件

AA153

10-9

空心双活塞杆液压缸的工作原理

件

AA154

10-11

双作用式单活塞杆液压缸结构

件

AA155

10-20

单向阀

件

AA156

10-21

液控单向阀

件

二号示教板

AA157

10-23

滑阀式换向的工作原理

件

AA158

10-25

三位四通手动换向阀

件

AA159

10-27

二位三通电磁换向阀

台

模型

AA160

10-28

三位四通电磁换向阀结构原理

台

AA161

10-29

三位四通液动换向阀工作原理

件

二号示教板

AA162

10-31

直动型溢流阀的结构

件

AA163

10-32

直动型溢流阀的工作原理

件

AA164

10-33

先导型溢流阀的结构

件

二号示教板

AA165

10-34

先导型溢流阀的工作原理

件

AA166

10-35

先导型减压阀的结构

件

AA167

10-36

先导型减压阀的工作原理

件

AA168

10-37

直动型顺序阀

件

AA169

10-38

先导型顺序阀的结构

件

AA170

10-39

节流口的形式

套

模型

序号

名称

尺寸

单位

数量

备注

1

CB-B型齿轮泵

长180×宽100×高160

台

1

铝制

2

齿轮泵工作原理

长500×宽400

台

1

铝制

3

内啮齿齿轮泵工作原理

长200×宽150×高180

台

1

铝制

4

双作用叶片工作原理图

长50×宽40

台

1

铝制

5

Yb型叶片泵

长250×宽180×高120

台

1

铝制

6

Yb型叶片泵

长250×宽180×高120

台

1

铝制

7

双极叶片泵原理图

长50×宽40

台

1

铝制

8

外反馈变量叶片泵工作原理

长50×宽40

台

1

铝制

9

内反馈变量叶片泵工作原理

长50×宽40

台

1

铝制

10

径向柱塞泵的工作原理图

长50×宽40

台

1

铝制

11

轴向柱塞泵的工作原理图

长240×宽160×高180

台

1

铝制

12

无杆（齿条活塞）液压缸

长50×宽40

台

1

铝制

13

单向阀

长200×宽130×高130

台

1

铝制

14

三位换向阀的滑阀机能O型

长50×宽40

台

1

铝制

15

三位换向阀的滑阀机能H型

长50×宽40

台

1

铝制

16

三位换向阀的滑阀机能Y型

长50×宽40

台

1

铝制

17

三位换向阀的滑阀机能P型

长50×宽40

台

1

铝制

18

三位换向阀的滑阀机能K型

长50×宽40

台

1

铝制

19

三位换向阀的滑阀机能J型

长50×宽40

台

1

铝制

20

三位换向阀的滑阀机能M型

长50×宽40

台

1

铝制

21

34Y-25B换向阀

长250×宽130×高150

台

1

铝制

22

P型直动式溢流阀

长250×宽130×高150

台

1

铝制

23

Y型溢流阀

长250×宽130×高150

台

1

铝制

24

Y型溢流阀

长250×宽130×高150

台

1

铝制

25

J型减压阀

长250×宽130×高150

台

1

铝制

26

顺序阀结构Q

长250×宽130×高150

台

1

铝制

27

顺序阀结构b

长250×宽130×高150

台

1

铝制

28

XY型液控顺序阀

长250×宽130×高150

台

1

铝制

29

L型节流阀

长250×宽130×高150

台

1

铝制

30

Q型调速阀

长250×宽130×高150

台

1

铝制

31

QT型渐度补偿调速阀

长250×宽130×高150

台

1

铝制

32

电液比例溢流阀

长250×宽130×高150

台

1

铝制

33

电液比例调速阀

长250×宽130×高150

台

1

铝制
