车刀量角仪,齿轮范成仪

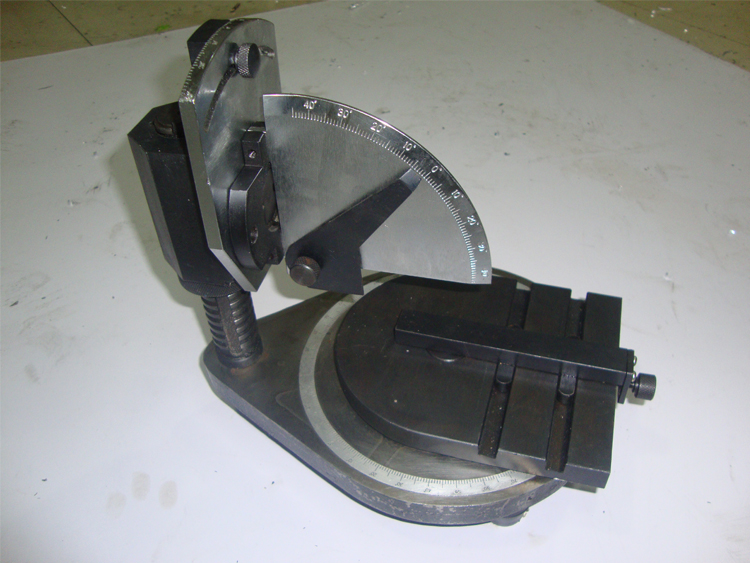

本车刀量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度。是金属工艺学及切削原理课程教学与实验的必备仪器之一，也是金工实习实践中磨刀必备仪器。

主要参数：

材料：45#钢

测量范围：（1）前角、（2）后角、（3）量倾角、（4）主（副）偏角

规格尺寸：长280x宽250x高240mm.

功能特点：

本产品用于机械原理（机械设计基础）课程开设的“渐开线齿轮范成实验”，理解渐开线齿轮轮廓形成过程和范成法加工原理，掌握渐开线产生根切和避免根切的方法，演示刀具变位对位齿形变化及对齿轮各参数的影响。

主要参数：

1、配模数m=10 m=20齿条插齿刀各一把

2、外型尺寸/320*310*110mm（长×宽×高）

同一模数m=2 两扇形齿轮（Z1=130 ，Z2=80）

3、大扇形分度圆直径260mm，适用于M=20齿条，小扇形分度圆直径160，适用于M=8齿条

说明：同一齿轮的加工工具可加工不同齿数的齿轮。范成仪在人机的基础上进行精心设计，大方美观。制作材料除加工插齿刀具外全部采用铝合金制作。
