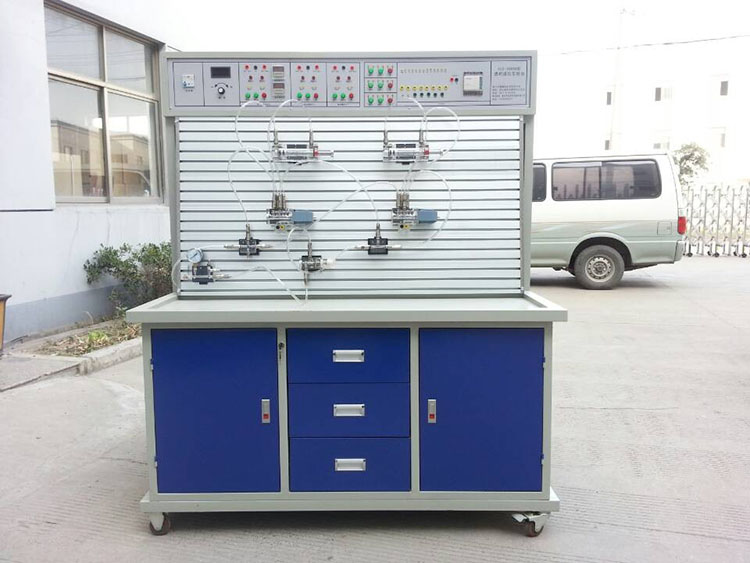

透明液压PLC控制综合实训教学实验台,透明液压PLC控制教学实验台

一、概述

气动液压PLC综合控制实验台是我公司根据高校机电一体化对气、电、液控制的教学大纲要求，在我公司透明液压产品的基础上，综合了我们公司气动PLC控制实验设备的优点，采用开放型综合实验台结构，广泛征求各大院校专家教授与老师的意见，经过不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程控制器控制技术于一体的理想的综合性实验室设备。实验时，他们可以相辅相成，交叉控制。可以让学生直观、感性的对比、了解、电、液各自具有的特点、特色、优点及缺点等。

二、基本配置

其基本配置为一个实验台配有一套气动控制实验元件和一套液压控制实验元件，且各自配有独立的一套电气控制设备。

利用此套实验室设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验，以及PLC编程及应用控制实验；同时，也可综合地进行相互配合的实验：如实现液控制，电－液控制，以及气－电－液综合控制。

1. 实验系统采用“二合一”的机构，即一张实验桌可以供两组四位学生同时进行实验，有助于讨论学习，提高产品的性价比，

2.实验室元件均为进口透明有机材料制成，便于了解和掌握液压元件的机构、性能及用途。熟悉几十种基本液压回路的工作过程和原理。本实验台实验时，组装实验回路快捷方便。

3.电气主控单元采用PLC可编程控制器控制，可与电脑通讯实现微机智能控制。同时，以液压回路为控制对象，加强对PLC可编程控制器的学习及应用。

4.采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程控制器的优越性，加深对PLC编程器的了解及掌握

十八种基本液压传动控制回路

1.用换向阀的换向回路

2.用“O”型机能换向阀的闭锁回路

3.用液控单向阀的闭锁回路

4.压力调定回路

5.二级压力回路

6.用减压阀的减压回路

7.用增压缸的增压回路

8.用换向阀的卸载回路

9.进油节流调速回路

10.回油节流调速回路

11.调速齿轮泵调速回路

12.调速齿轮泵和调速阀的复合调速回路

13.流量阀短接的速度换接回路

14.二次进给回路

15.用顺序阀的顺序动作回路

16.用压力继电器的顺序动作回路

17.用电器行程开关的顺序动作回路

18.用行程阀的顺序动作回路

四、配置说明

我公司产品可根据要求配置双面型和单面型实验台，PLC可根据要求配置其它品牌型号，如（可以选择松下、欧姆龙、西门子等）；也可根据学校要求量身定制实验设备；

五、配置清单

序号	名称	单位	数量	备注
1	实验演示台	台	1	铁柜铝合金实验屏
2	电气线路面板	件	1	安装演示台上
3	拖动电机	套	1	安装在泵站上
4	齿轮油泵	只	1	安装在泵站上
5	油箱	只	1	安装在泵站上
6	接近开关	只	4	组合透明元件
7	双作用油缸	只	2	组合透明元件
8	弹簧回位油缸	只	1	组合透明元件
9	增压油缸	只	1	组合透明元件
10	单向阀	只	2	组合透明元件
11	液控单向阀	只	2	组合透明元件
12	溢流阀	只	2	组合透明元件
13	先导式溢流阀	只	1	组合透明元件
14	节流阀	只	1	组合透明元件
15	调速阀	只	2	组合透明元件
16	顺序阀	只	2	组合透明元件
17	减压阀	只	1	组合透明元件
18	二位二通电磁换向阀	只	1	组合透明元件
19	二位四通电磁换向阀	只	2	组合透明元件
20	“O”型三位四通电磁换向阀	只	1	组合透明元件
21	“H”型三位四通电磁换向阀	只	1	组合透明元件
22	“M”型三位四通电磁换向阀	只	1	组合透明元件
23	二位四通行程换向阀	只	1	组合透明元件
24	三位五通手动换向阀	只	1	组合透明元件
25	压力继电器	只	1	组合透明元件
26	压力表	只	3	组合透明元件
27	五通	只	3	组合透明元件
28	四通	只	7	组合透明元件
29	直流电源单元	只	1	电器配件
30	三菱PLC	只	1	20MR
31	三菱数据线	条	1	附件
32	220V电源插头线	条	1	电器配件
33	电磁阀通用连结线	条	若干	电器配件
34	压力继电器插头线	条	1	电器配件
35	活动扳手200*24	只	1	工具
36	内六角M6、M5	只	1	工具
37	一字螺丝刀	只	1	工具
38	十字螺丝刀	只	1	工具
39	尖嘴钳	只	1	工具
40	孔用挡圈钳（内）	只	1	工具
41	剪刀	把	1	工具
42	备用油管接头	枚	5	附件
43	502胶水一瓶	瓶	1	附件
44	各种“O”型挡圈	枚	若干	附件
45	各种油封	枚	若干	附件
46	毛巾	条	5	附件
47	透明液压皮管	米	30米	附件
48	专用液压油	壶	2	附件
49	油盘	只	1	附件
50	透明液压演示系统装箱清单	份	1	资料
