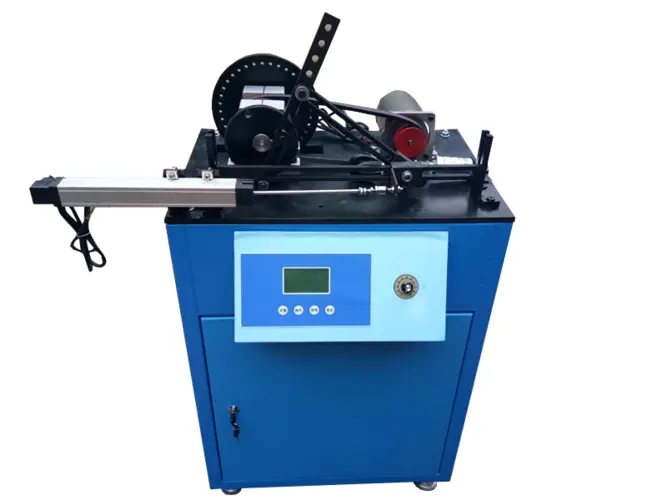

机械系统动力学调速实验台,机械速度波动实验台

一、实验项目
1. 机械速度波动测试仿真实验
观察不同转速下机械的速度波动现象，求解系统运转的不均匀性，绘制实测与仿真对比曲线。
2. 机械速度波动调节实验
在不加飞轮、加小飞轮、加大飞轮、改变负载大小的情况下，观测机械周期性速度波动，并与理论计算结果比较。

 二、配置及技术性能
1.实验台
(1) 设有带锁柜子，可放置配件及资料等。实训桌还设有四个万向轮，便于移动和固定。
(2) 电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
(3) 交流电机调速器1个：给电机提供可调电源
(4) 交流电压和交流电流表各1个：可显示电网电压和工作电流
(5) 数据采集器 1套
2.交流减速电机 1台：额定功率90W，调速范围0～280r/min
3.角位移传感器 1个：铝合金材质，分度1000脉冲/转
4.机械零部件1套：主要包含曲柄滑块机构、大飞轮、小飞轮、弹簧、带轮、轴承座等
5.计算机测试分析软件
6.界面清晰、功能强大，角位移传感器信号通过AD转换、数据采集处理，经上位机软件显示曲柄的角速度、角加速度实时变化曲线，并与仿真曲线进行分析、比较。可以形象的展现出如何利用飞轮进行机构系统动力学调速的原理。
7.配件：提供软件光盘、实验指导书等

性能特点

1.该实验台有负载器，可完全模拟牛头刨床刨刀的受力情况－正行程作用恒定载荷，反行程空载。

2.该实验台为综合实验台，即可作平面机构运动分析实验，又可作机械系统动力学测试仿真实验和速度波动调节实验。

3.该实验台装有大小飞轮各一个，可通过不加飞轮和更换飞轮，比较速度波动调节效果。

4.配套的计算机测试仿真软件，可分析从动件与主动件之间的运动关系，和求解在负载作用下主动件真实运动规律，并作出运动仿真和实测曲线。

5.该实验台配制适应高速动态参数采集的AD卡，测试精度高，速度快且稳定。
