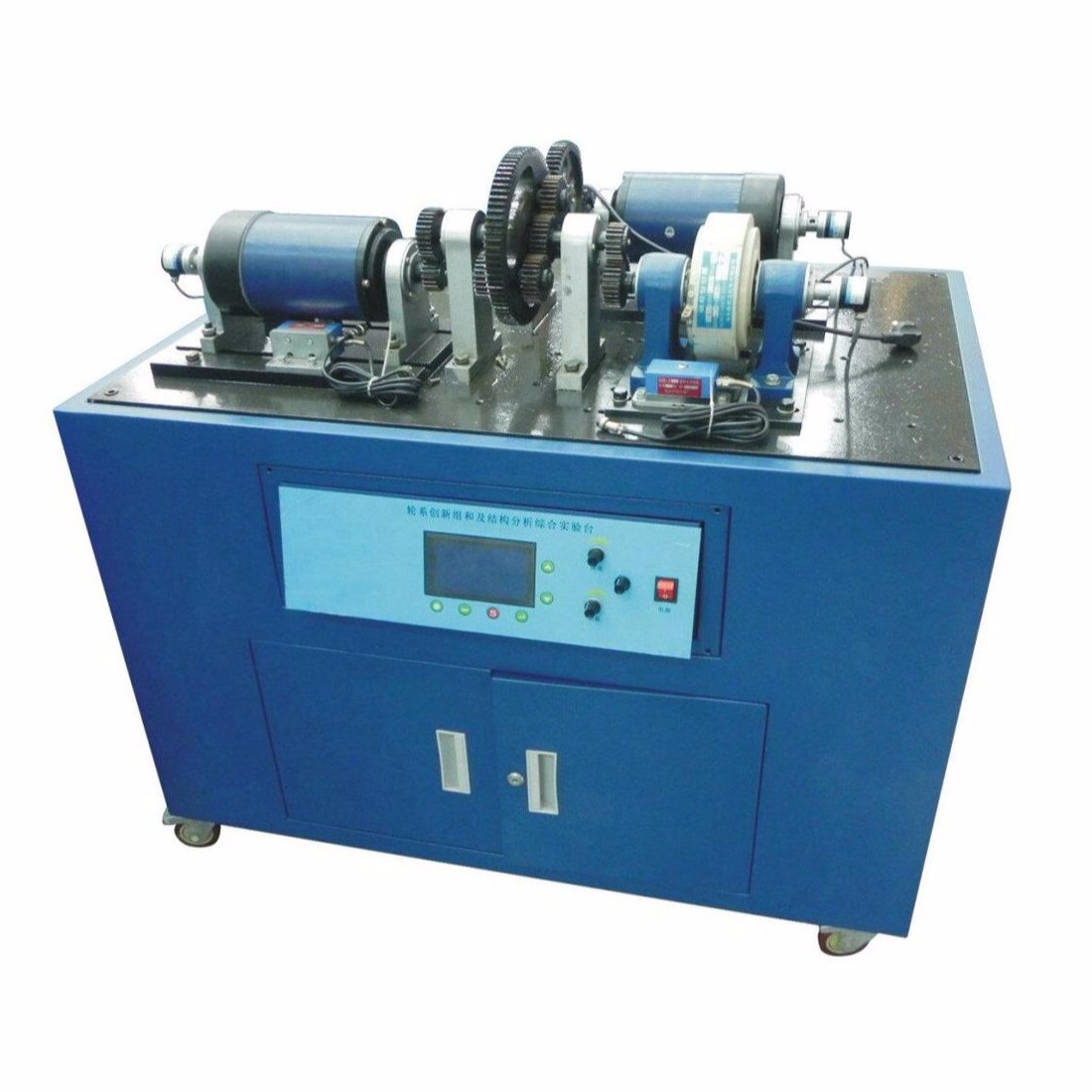

平面机构创新组合设计方案实验台,齿轮传动实验台

一、概述

在满足平面机构创新组合设计方案实验台的全部功能的基础上，增加了计算机辅助分析与仿真软件、数据采集软件、各种高精度测试传感器等。适合与结构运动特性辅助分析、计算机理论分析、计算机实测分析等多种运动特性及力学特性分析。

二、主要特点

1. 软件的运动学设计与分析的重点是典型应用方案的实例分析，与教仪市场上之针对简单机构的运动仿真分析对比，本软件更具有实用性和价值性；

2. 软件界面上可进行机构参数虚拟设计、理论仿真、理论相关参数设计与力学分析；

3. 具有高精度的传感器和数据采集卡，能测出适时数据和曲线，实测数据曲线与理论设计数据曲线的对比、反映每种机构的特性；

4. 软件本身可完全脱离硬件进行典型机构运动方安的虚拟设计，参数错误软件提示功能、运动简图与设计参数一致的显示功能、运动学分析功能、参数设计实验说明书输出功能等多功能聚一体的强大的软件功能，使机构运动创新设计增加了趣味性和实用性。

三、实验项目

1. 基本实验项目：

（1）正弦机构

（2）等加速——等减速运动盘形凸轮机构

（3）简谐运动盘形凸轮机构

（4）齿轮——对心滑块机构

（5）齿轮——偏置滑块机构

（6）槽轮机构

（7）曲柄滑块——齿轮齿条机构

（8）摆块机构

（9）齿轮——曲柄摇杆机构

（10）摇动导杆——对心滑块机构

（11）摆动导杆——偏置滑块机构

（12）摆动导杆——双摇杆机构

（13）齿轮——齿轮齿条机构（手动测试）

2. 模块化运动学设计与分析软件，模块有：

   ⑴. 牛头刨床主执行机构运动学设计与分析(Ⅰ)；

   ⑵. 牛头刨床主执行机构运动学设计与分析(Ⅱ)；

   ⑶. 插床主执行机构运动学设计与分析；

   ⑷. 刨床主执行机构运动学设计与分析；

⑸. 平压模切机主执行机构运动学设计与分析；

   ⑹. 冲床主执行机构运动学设计与分析（分案一）；

   ⑺. 冲床主执行机构运动学设计与分析（分案二）；

   ⑻. 锻压机主执行机构运动学设计与分析；

   ⑼. 蒸汽机主执行机构运动学设计与分析；

   ⑽. 重型插床主执行机构运动学设计与分析。

技术参数
输入电源：单相三线 AC220V±10%  50Hz

直流调速电机1台：额定功率600W，调速范围 0～1200r/min

磁粉制动器1台：额定转矩50N·m
角位移传感器脉冲数：1000P，1个可精确的测量电机的转速
称重传感器2个：额定载荷5kg，灵敏度1.0mV/V；额定载荷50kg，灵敏度1.0mV/V
计算机测试分析软件：具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据，并拟合绘制出效率曲线等，各曲线坐标可任意设置。
