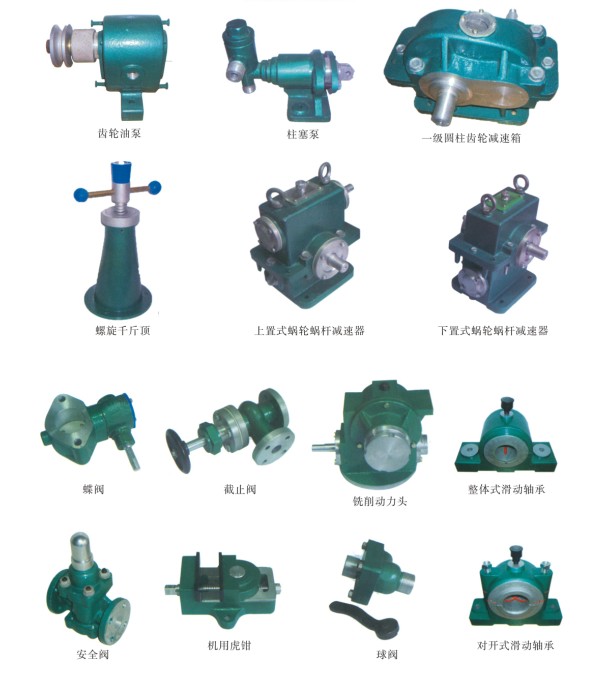

机械测绘模型,创新机械运动方案拼装实验台

该实验台性价比好，生产批量较大。主要用于机械原理、机械设计和机械创新设计等课程开设机构拼装及仿真,机构组合创新等实验，是构建开放性创新型实验室的重要设备之一.

实验项目内容:

1.平面机构组成原理的拼装设计实验.

2.平面机构创新设计的拼装设计实验。

3.课程设计、毕业设计中进行机构系统方案设计的拼装实验。

4.本实验台推荐拼装的实验项目有35种(平面机构23种，另配空间机构12种(选配) ), 此外，还可由学生自行创意设计拼装组合机构上百种。

主要技术特点:

1.该实验台可对学生进行机构运动创新设计的两次训练，第一-次是虚拟实验:在三维零件库中选择零件，装配成所构思的机构，再进行机构的运动仿真，然后拆卸成爆炸图;第二次是在零件存放柜中选择零件，然后在机架上装配出所构思的机构，用带传动联接电机，开启电源，让机构运动，观察机构运动的运转特征。由于先进行了虚拟训练，所以能节省实物装配用时，可安排四组学生同时实验。

2.该实验台主要由四个机架和- -个零件存放柜组成，其中三个机架上配交流带减速器电机，一台配直线电机。零件存放柜内配备有各种基本杆组、回转副、移动副、凸轮、槽轮、齿轮、齿条以及复合铰链等基本构件和联接件等共计70种700多个.

3.零件存放柜设计精巧，外形美观大方，各种类各规格的构件分门别类地存放在柜内,品种数量一目了然，便于学生实验操作和教师的管理。

4.连杆等杆件可方便地进行大范围尺寸调整，方便机构组合拼装:复合铰链接头构思新颖，可避免不同平面之间构件发生干涉:带传动的张紧装置，使传动更平稳。

5.所有零件选用优质钢材制造，连杆等构件经平磨加工，表面镀铬，其余零件经表面发黑处理，防锈效果好。

主要配置及技术参数:

1.实验台机架数量: 4台/套 外形尺寸1000x350x650mm;

2.带减速器交流电机:3个P=90W 输出转速n=1 0r/min;

3.带直线减速器的单相交流电机: 1个P=25W 工作行程L= 500mm输出速度1 0mm/s;

4.零件存放柜1个/套外形尺寸:1000x450x 1 660mm.

创新机械运动方案拼装实验台主要有机架、拆卸平台、电动皮带传动装置，低副杆组（‖级|||级）凸轮、齿轮齿条、槽轮、各种回转副、移动复合金交气连导基本构件和连接组成，在本实验台可以拼装出各种平面机构运动方案37斜坡以上。实验台中低副杆组长度尺寸可以无数调节，长度尺寸变化范围的，连接头构思新颖，操作简单方便，运动灵活，极大地提高了机构运动方案拼装效率。实验台中组件低副杆组的零件，联接件外型尺寸适中，所有零件均磨削加工，精度高，表面发兰，镀铬，外型美观、维护方便、使用寿命长。
