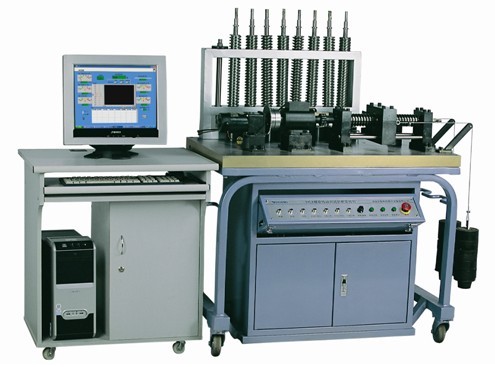

螺纹传动设计及检测分析试验台,滚动轴承承组合及受力分析实验台

一、主要性能特点

1、提供三种类型九种参数的螺纹供装配和实验用，可观察不同螺纹传动的运行状态

2、可检测到系统运动输入构件及运动输出构件的速度和转矩，计算出相应的系统传动效率。

3、模拟装拆试验台传动系统并模拟系统运行。

配置及技术性能

1. 实验台

(1)实验桌采用铁质双层亚光密纹喷塑结构，平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。平板外形尺寸：750mm×420mm×40mm。

(2)输入电源：单相三线 AC220V±10%  50Hz

(3)电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A

(4)交流减速电机调速器1个：给电机提供可调电源

(5)数据采集器 1套

2. 实验机构

(1)滚动轴承公称直径：D=50mm

(2)滚动轴承跨度：L=300mm

(3)滚动轴承：2种（圆锥滚子轴承）

(4)可移动的滚动轴承座：1对

(5)滚动轴承径向加载装置：1套（作用点位置可在0～130mm内任意调节）

3. 交流减速电机 1台：额定功率90W，调速范围 0～100r/min

4. 滚动轴承径向载荷传感器16个,量程：5000N

5. 总径向载荷传感器1个,量程：10000N

6. 总轴向载荷传感器1个,量程：10000N

7. 左、右滚动轴承轴向载荷传感器各1个,量程：：10000N

8. 配件：软件光盘、实验指导书

9. 计算机测试分析软件

具有数据采集、测试分析、数据曲线拟合、保存并打印实验数据和实验报告等功能。可测量滚子对外圈的压力及变化情况、测绘滚动轴承在轴向、径向载荷作用下轴承径向载荷分布情况，并拟合绘制出实时变化曲线。

三、 实验项目

1. 轴承外圈载荷分布测试，并作出载荷分布曲线

2. 轴承外圈应力变化规律的测试实验，模拟滚动体和内圈的应力变化规律

3. 滚动轴承组合设计实验，测试滚动轴承组内部轴向载荷、轴向载荷和总轴向载荷的关系，并进行滚动轴承组合设计计算
