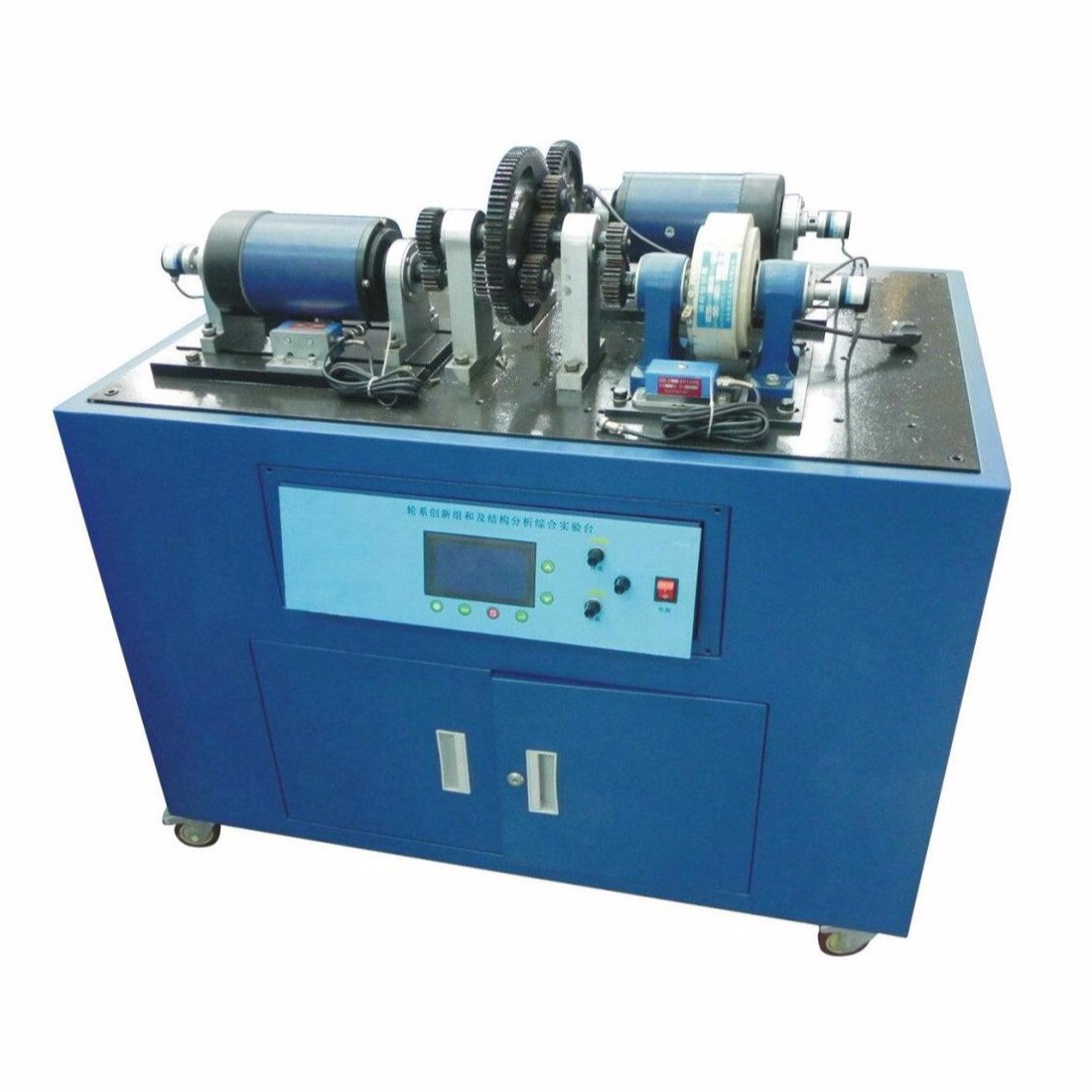

创意齿轮综合加工传动分析实训台,轮系创新组合及结构分析综合实验台

一、实验项目：

1、插齿滚齿一体机传动原理创新分析。

2、插齿滚齿一体机构运动分析（绘制机构运动简图用计算传动比）。

3、齿轮切制实训：学生可分别用插齿、滚齿加工方法切制蜡制毛坯三种齿数的标准、正变位、负变位齿轮共9种。

4、对比分析标准齿轮、正变位齿轮、负变位齿轮的加工特点。对比分析根切齿轮和不根切齿轮的齿形特点。

5、机械传动装置的装拆实验。
6、机械参数（齿轮参数、尺寸公差及形位公差）测定实验。

二、基本结构：

1、机械基础传动分析实训装置架外形尺寸（长×宽×高）：1000×760×1320mm，材料采用：2mm冷轧钢板，表面处理：分色喷塑。
2、实验台平板外形尺寸（长×宽×高）：1000×580×20mm，材料采用：2mm冷轧钢板，表面处理：阳极氧化（黑色）。
3、实验装置由多种基本的传动机构组成，如圆柱齿轮机构、圆锥齿轮机构、蜗杆蜗轮机构、螺旋齿轮机构、直线运动平面连杆机构、平行四边形连杆机构、螺旋传动机构以及链传动、滑键配合等。组成插齿机床与滚齿机床的传动系统，形成互相协调联动的范成运动、切削运动 、进给运动、让刀运动。

实验内容

1、了解和熟练掌握轮系的各种类型及其基本组成结构，正确熟练组装各种轮系；

2、深刻理解和掌握各种轮系传动比的计算方法，尤其是周转轮系中各构件的相对运动原理及传动比的计算方法。

3、各种轮系的效率的测定。

四、主要技术参数

1、直流电机：功率：750W,调整范围：0-500r/min.

2、直流电机：功率：750W,调整范围：0-1400r/min.

3、压力传感器：5kg/个：25kg/个

4、角位移传感器：输出电压/脉冲数5V./360P

5、磁粉制动器：量程为25Nm

6、外形尺寸：1100x700x900mm

7、实验台重量：100kg.
