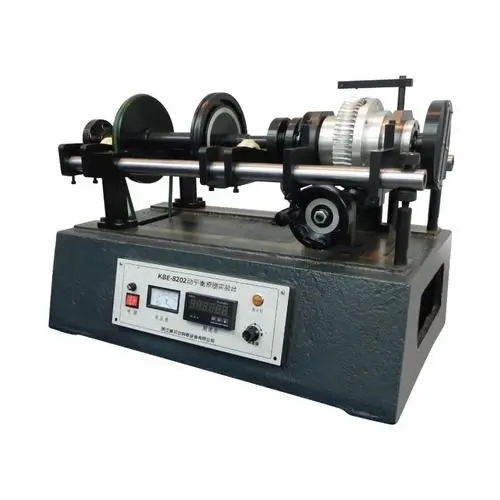

机构运动机械基础（50件）,动平衡原理实验台

一、概述

动平衡原理实验台的转子安装在框型摆架上的支撑滚轮上，摆架在左端硬性支撑，右端悬浮式安装。通过刚性转子的动平衡实验，可以使学生直观、深入地理解动平衡的原理以及实验室过程中各偏心轮的适时状况（偏心角度、质径积、转速大小等）。如：不平衡质量对动平衡的影响、不平衡质量相对转子中心位置对动平衡的影响及两盘偏心质量间夹角对动平衡的影响。

二、实验内容

1.不平衡质量对动平衡的影响；

2.各不平衡质量相对相位角的变化对动平衡影响；

3.计算达到动平衡被测转子上不平衡质量与补偿盘上补偿质量质径积的大小的方法。

三、主要技术参数

1.电机功率：90W

2.工作电压：220V

3.电动机转速范围：0-1400rpm;

4.百分表量程：0-10mm

5.动平衡转速：450rpm

6.试件质量：≤10kg

7.试件最大直径：Φ=200mm

D1.叠加机构                   D2.双曲机构

D3.内槽轮机构                 D4.滚子推杆心型凸轮机构

D5.斜齿轮传动机构             D6.减速器

D7.齿轮间歇机构               D8.2K周转轮系机构

D9.曲柄摇杆机构               D10.心型磨轮机构

D11.扇形齿轮机构              D12.磨擦轮机构

D13.正弦机构                  D14.直线槽轮机构

D15.行星机构                  D16.等径凸轮机构

D17 .450螺旋轮传动机构         D18.圆锥直齿传动机构

D19.齿轮传动往复运动机构      D20.空间机构

D21.安全离合器机构            D22.齿轮连杆机构

D23.摆动滑块机构              D24.椭圆仪

D25.渐开线凸轮机构            D26.直线运动机构

D27.连杆棘轮机构              D28.差动螺旋机构

D29.滑道轴节机构              D30.三平杆传动机构

D31.万向接头                  D32.双冲头机构

D33.偏心凸轮机构              D34.偏心往复运动机构

D35.急回机构                  D36.椭圆齿轮机构

D37. 2K－H周转轮系机构       D38.三档齿轮变速机构

D39.蜗轮杆传动机构            D40.往复圆柱凸轮机构

D41.槽轮机构                  D42.机器人爬杆机构

D43.摆动导杆急回机构          D44.反馈机构

D45.900螺旋齿轮传动机构       D46.差速器

D47.软轴传动机构              D48.运动合成机构

D49.偏心调速器机构            D50.行星机构Ⅱ
