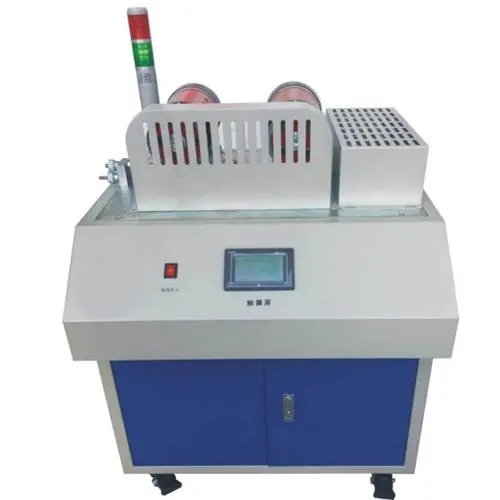

带传动效率测试分析实验台,液体动压轴承实验台（带微机接口、含软件）

一、实验内容：

1、带、链传动效率的测定，通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线；
2、通过触摸屏显示面板显示面板读数进行平皮带传动效率的测定，人工绘制滑差曲线和效率曲线。

二、性能特点：

1、利用拉压传感器独特的张紧力测试装置，来测试皮带的张紧力，能实现皮带传动受力分析实验；
2、带传动的张紧力通过旋钮调节，张紧力的大小通过传感器获得，并在触摸屏显示面板上显示；
3、采用传感器和A/D采集并转换成主动带轮和从动带轮的驱动力矩和阻力矩数据，采用角位移传感器和A/D板采集并转换成主、从动带轮的转数。最后输入计算机进行处理作出滑动曲线和效率曲线；
4、带传动实验台与触摸屏显示面板为集成一体（显示面板非独立装置），触摸屏显示面板上有显示转矩、转速、张紧力、加载、主电机输入电压电流，从电机输入电压电流等项目；并且通过触摸屏的上加速和减速按扭可以控制电机转速的变化。
5、可通过计算机测试分析软件进行皮带传动的运动模拟，可观察弹性滑动及打滑现象；
6、计算机测试分析软件功能强大，可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。
7、带传动实验台（柜式）配备有上位机及上位机测控软件。、
1）上位机测控软件，能获取带传动实验数据并进行数据处理。
2）上位机配置：CPU为双核，主频≧3.3GHZ，内存≧8G，硬盘空间≧500G。

三、上位机测控软件内容及特点：

1、利用串口实现数据采集箱与电脑之间的通讯；
2、可以实时显示运动参数的适时变化曲线；

四、造型及表面处理：

1、大气美观、实物感强、加工精细；
2、金属外露件镀铬、其他表面防锈处理加喷塑；
3、塑表面平整、光滑清、清洁无划痕和脱落斑点。

实验内容：

   （1）液体动压轴承油膜压力径向分布的测试分析；

（1）液体动压轴承油膜压力径向分布的仿真分析；

（2）液体动压轴承油膜压力轴向分布的测试分析。

（3）液体动压轴承摩擦力矩，摩擦特征曲线的测定分析；

（4）液体动压轴承运动模拟；

（5）液体动压轴承实验的其他重要参数测定：如轴承平均压力值、轴承PV值、偏心率、最小油膜厚度等。

主要技术参数：

（1）轴瓦内直径：d=70mm

（2）有效长度：B=125mm

（3）加载范围：W=0～2000N

（4）主轴调速范围：0-500rpm

（5）加载传感器量程：0～2000N   精度：0.05％

（6）油膜压力传感器量程：0～1MPa 精度：0.3％

（7）摩擦力传感器量程：0～60N    精度：0.05％

（8）电机额定功率：P=400w

（9）电     源：220V交流/50HZ

（10）外形尺寸：600×430×500(mm)

（11） 重    量：65kg
