气动 液压陈列柜,冲压模具设计与制造陈列柜

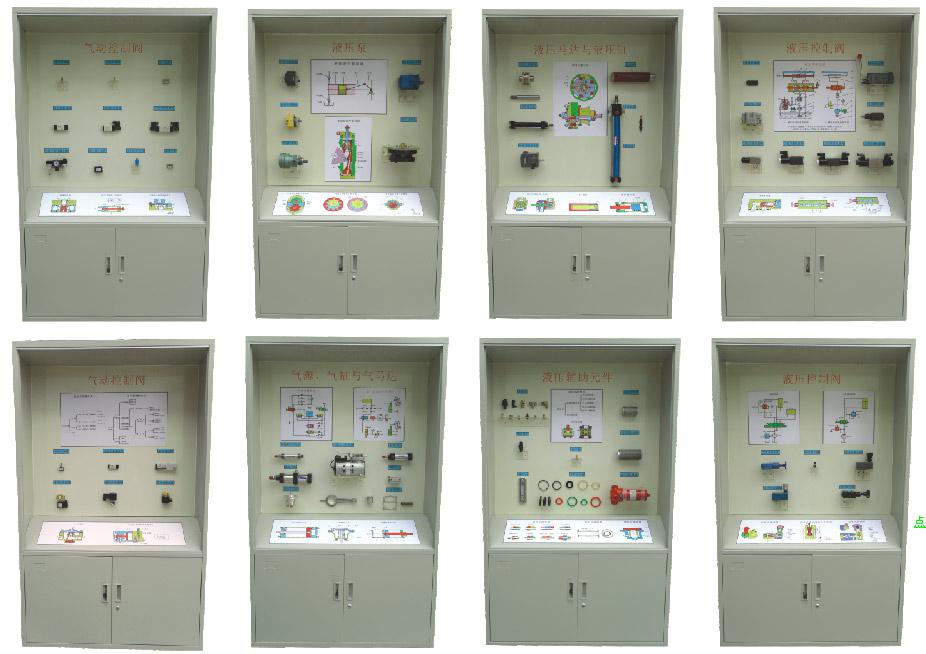

一、气动液压元件陈列柜功能

气动液压元件陈列柜采用实物或模型以及必要的图文资料展示常见液压、气动元件的基本类型与基本结构。气动液压元件陈列柜每个模型都配备文字标牌。

二、陈列内容（陈列柜名称）

1、液压泵 2、液压马达与液缸 3、液压控制阀 4、液压辅助元件

5、气源装置 6、气缸与气马达 7、气动控制阀（1） 8、气动控制阀（2）

三、气动液压元件陈列柜性能规格

1、气动液压元件陈列柜中的每个模型都配备文字标牌。

2、气动液压元件陈列柜中设计有图示型思考题，以进行启发式教学或探究性教学。

3、气动液压元件陈列柜中的模型主要由铝合金和PVC精制。金属件进行表面处理，不生锈；非金属件10年不老化。

4、气动液压元件陈列柜柜体采用SPCC冷扎板焊成，坚固美观，表面采用中温磷化防锈漆、平光漆，静电喷涂。模型材料采用进口有机板制造，板面附有必要的图表和文字说明，演示形象逼真，运行可靠。是一套现代化机械课程教学设备。

5、陈列柜内装有照明日光灯，并配装玻璃推门防尘。

6、输入电压：交流220V，功率400W。

7、单个展示柜外形尺寸：1100×450×1800mm

《冲压模具设计与制造》陈列柜各柜内容如下：

序号与名称	陈列柜内容	规格
第一柜、弯曲工艺与弯曲模具	1弯曲偏移、2弯曲卸载后的回弹、3 V形件精弯模、4 Z形件弯曲模、5带摆动凸模的弯曲模	所有模型均采用二维/三维动画图像配合陈列柜上的内容在电脑上演示各种模具的功能和原理(如模具开模、闭模、出制件的全过程)。同时配合声音解说，生动形象。
第二柜典型弯曲模	1自动推件圆形件一次弯曲模、2小圆一次压弯模、3小于90度的U形件弯曲模、4两次弯曲复合模、5滚轴式弯曲模、6带摆块的弯曲模、7带摆动凹模的弯曲模、8大圆一次弯曲模、
第三柜冲孔模	1斜楔式水平冲孔模、2超短凸模的小孔冲模、3全长导向结构的小孔冲模、4悬臂式冲孔模、5冲孔落料连续模
第四柜复合模	1倒装式复合模、2落料与首次拉深复合模、3同时冲三个垫圈的复合模、4正装式复合模、5冲孔落料复合模
第五柜拉深模	1拉伸扇形单元体变形、2拉深件的起皱与拉裂现象、3无压边圈装置以后各次拉深模、4有压边圈装置首次拉深模、5无压边圈装置首次拉深模、6有压边圈装置以后各次拉深模、7双动压力机刚性压边拉深模
第六柜落料模	1、成形侧刃工作原理、2、矩形侧刃工作原理、3、冲裁件断面情况、4、导板式简单落料模、5、导柱式弹顶落料模、6、冲孔落料连续模7、凸模铆接固定方式、8凸模台阶固定方式
第七柜级进模	1侧刃定距的弹压导板级进模、2、双侧刃定距级进模的排样图、3用挡料销和导正销的冲孔落料级进模、4冲孔落料级进模
第八柜多工位级进模	1钩式自动送料装置、2、加工方向转换机构、3杠杆方向转换机构、4斜滑块方向转换机构、5、摆块方向转换机构
