机械制图实训室设备,车工工艺学陈列柜

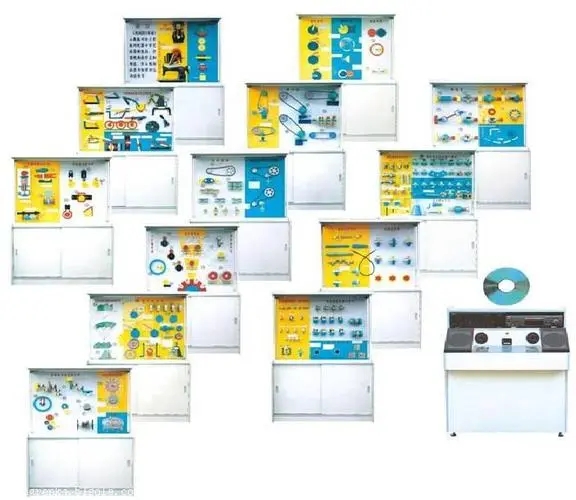

一、机械制图陈列柜概述

《机械制图》示教陈列柜是适用于全日制普通中专、职工中学、电视中专、职业高中机械类专业的制图教学，亦可供其它相近专业使用或参考。为突出培养学生画图能力和看图能力这条主线，对机械专业学生理论学习，使用范围增强认识，加深理解，本陈列柜是一套提高教学质量的理想设备。

二、技术规格：

1、全套陈列柜由16个单体陈列柜组成，陈列柜体外形尺寸：1250×430×1780mm；尺度比例设计符合人机工程要求；

2、上下柜整体采用彩色塑钢制作，造型美观，坚固耐用。

3、柜顶部罩板内装有照明日光灯，符合人机工程要求；

三、本陈列柜具有如下特点：

（1）设计理念先进。该陈列柜根据机械课程教学改革的需要，按照“塑造实物教材、营造实践环境和促进学生自主认知”的基本理念进行优化设计，使“知识、认知、思考”三元一体化，支持课程认识实验的开设，促进精品课程建设。

（2）展示内容全面。该陈列柜以国家级规划教材为依据，详细展示了教材内容，对不同版本的同名教材具有兼容性；

（3）制作工艺先进。该陈列柜根据国家机械标准和陈列柜企业标准进行设计制造，制作工艺先进，产品质量稳定，性能可靠，使用寿命长；

（4）进行绿色设计。该陈列柜采用环保材料制造，机械运转无噪声；用电安全；进行宜人化设计；能够适应现代绿色实验室的要求。

四、陈列柜内容：

序号和名称	陈列柜内模型内容
第一柜车削具备条件	车外圆、车端面、切断和车槽、钻中心孔、车孔、铰孔、车螺纹、车圆锥面、车成形面、滚花、盘绕弹簧
第二柜车削基本概念	工件上的三个表面（车外圆、车孔、车端面）、常用车刀的用途、切削平面和基面（横车）、切削平面和基面（纵车）、车刀角度的标注、刃倾角的作用（3种）、车刀的组成、常用车刀、外面车刀（90°车刀）切断刀、内孔车刀、端面车刀（45°）圆头刀、螺纹车刀
第三柜圆柱孔典型加工	轴承套、圆锥形锪钻（60°锪钻、120°锪钻）、车孔刀（a通孔车刀、b育孔车刀）、扩孔钻（2件）、麻花钻的组成部分、车孔刀杆（三种）、前排屑车通孔刀
第四柜车锥面与沟槽方法	（a外圆槽、b45°槽、c外圆端面槽、d圆弧槽）、平面槽（T形槽、燕尾槽、平面直槽）、内槽（内T形槽和退刀槽、较长的内槽、阀中的内槽）常见带有圆锥面的零件、转动小滑板车外圆锥、偏移尾座车圆堆的方法、靠模的结构、车平面槽刀的形状
第五柜车特形面和表面加工	成形面零件（圆球面、三球手柄、手柄）、成形刀的种类（普通成形刀、棱形成形刀、圆形成形刀）、靠板仿形、蜗杆蜗轮车圆弧工具、刀架仿形装置的结构原理、旋风切削法加工带柄圆球
第六柜车各种螺纹方法	螺纹牙型的分类、弹形刀杆螺纹车刀、硬质合金三角形螺纹车刀、自动退刀装置、车床套螺纹工具、车床攻螺纹工具、带卷屑槽的梯形螺纹精车刀、低速车削梯形螺纹时的进给方法、车螺纹时的传动示意、可调节刀杆、高速直进法车梯形螺纹、梯形内螺纹车刀
第七柜车复杂零件安装和加工	发杂零件的种类、在花盘上装夹连杆的方法、在花盘上加工十字轴内孔的方法、在角铁上装夹和找正轴承座的方法、角度工件的装夹方法、微型角铁、用专用夹具车偏心轴、车偏心凸轮的心轴
第八柜车削几种要素	切削层横截面要素、车刀工作图、金属切削过程示意、切屑的类型、切屑的收缩、切削力及其分力、Fz力使刀杆弯曲、刀具的磨损形式、刃倾角减小刃口实际圆弧半径、保留面积
第九柜车削常用夹具	加工支架的车床夹具、弹簧心轴、组合车床夹具、端面拔动顶尖、花键心轴、圆锥心轴（2件）、可调支承、圆柱孔用心轴定位、薄壁套的夹紧、结构较完善的螺旋压板夹紧装置、螺纹心轴（2件）
第十柜车床主要知识	啮合式离合器、啮合式离合器、超越离合器、变速机构（滑移齿轮变速机构）、变速机构（离合器变速机构）、变向机构（滑移齿轮变向机构）、变向机构（圆柱齿轮和摩擦离合器组成的变向机构）、开合螺母机构、进给过载保护机构、制动器、CA6140型车床主轴部件
