网络型PLC可编程控制实验装置,工业模型机械手

一、概述

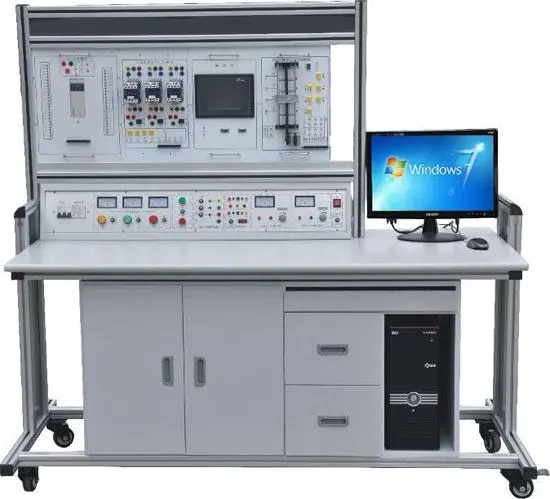

本装置是本企业依据“可编程控制器技术”、“可编程控制器及其应用”教学实验大纲的要求，广泛征求各院校对该类教学实验设备的需求和建议而开发的实验设备。主机选用日本三菱的FX2N-48MR型可编程序控制器和通信模块（用户也可以选择其他品牌的控制器）。它在保留了“ZRSW-01A型”的所有优点外，还具有以下鲜明特点：

1、组态棒图网络教学　采用MCGS工控组态软件，打开软件编辑环境，任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实验动态跟踪教学。

2、PLC主机网络实验教学 该实验装置具有两种通信模式：①、1：N通信，一台电脑（主站）控制16台PLC主机（从站）进行通信；②、N：N通信，PLC主机与PLC主机间实现通信（总共8台PLC主机），任何一台PLC主机（主站）与7台PLC主机（从站）通信。

3、实验室局域网实验教学，假如每套“PLC实验装置”均配上电脑，可构成PLC实验室局域网，进行网络化教学实验。

4、层次实验教学及研究生实验　除了以上常规及网络实验教学外，还能进行本科生毕业设计及研究生实验教学。

5、实验桌 为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。

二、基本实验项目

   本实验装置提供以下实验项目：

该模型是仿实物注塑机机械手，在结构上同实物几乎完全相同，是用于学习气动技术与PLC技术的有力设备。其不但可以用于PLC实验室也可以用于气动实验台用做副台来使用。也可以独立使用。他可完成上下、左右、旋转、抓紧等功能。切配合传感器使得该设备成为实验、实训不可多得的实验室设备

主要技术参数：

实验设备外形尺寸：800mm×500mm×1720mm

可编程控制器（PLC）：三菱FX1N-40MR主机，（继电器输出型）。

电源：输入AC220V、输出DC24V

空气压缩机 (基本配置小型机)功率：360W  公称1容积：10L  额定输出气压：0.7MPa
