通用电力拖动实验室成套设备,通用电力拖动实验室成套设备(带直流电机实验)

一、研制本产品的意义：

目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。我厂聘请专家潜心研究，研制成功该套功能完善的实验设备，其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。该套设备是实验室更新换代及新增设备最佳选择。

二、结构与配备：

1、配有12台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。

2、配有1台示教控制台，通用插板演示屏立在电源控制柜上。

3、配有13台电源控制柜，每张实验桌与示教控制台各配一台。

4、其他器材配备见清单（以二十四座为例）

结构与功能：

1、学生台桌:配有学生桌12台，尺寸:160×68×80cm，一台2座，桌左右各有一个元件储存柜，中间抽屉放工具。

2、示教控制台:能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。

3、学生实验桌中部装有通用实验底板，实验时把元件盒插入实验板，即可连线实验。

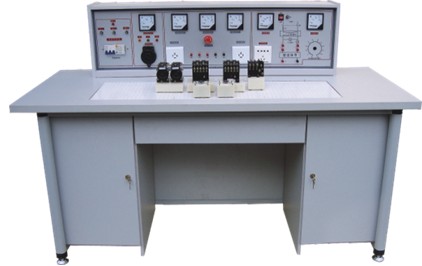

4、通用电力拖动实验台:

(1)电源输入指示

(2)UFU、VFU、WFU三相电源输入熔断器

(3)电源总开关:具有漏电，过载、短路保护功能

(4)电压换相开关:用来观察三相线电压，450V电压表指示。

(5)电流表2A3只，分别指示U、V、W相电流输出值。

(6)急停按钮:按到底切断实验台电源

(7)三相四线输出接线座

(8)三相电源插座

(9)220v市电插座，供外接仪器使用

(l0)电源开关:控制"交直流调压电源"

(11)FU：交直流调压电源保险座

(12)0～240V交流输出  0～240V交流输出接线座

(13)0～220V直流输出  0～220V直流输出接线座

(14)电压表250V:指示调压电源的输出电压值

(15)Ra、Rf调节旋钮　　

(16)Ra、Rf接线座　

(17)直流电机Ia、If指示表

实验内容：
