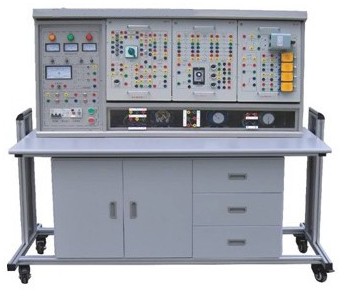

电力拖动、PLC技能实训装置,电力拖动（工厂电气控制）实验装置

7、工控组态软件

1．闸刀开关正转控制线路                  15．QX3-13型Y/△自动起动控制线路

2．接触器点动正转控制线路                16．半波整流能耗制动控制线路

3．具有自锁的正转控制线路                17．全波整流能耗制动控制线路

4．具有过找保护的正转控制线路            18．C620车床电气控制线路

5．倒顺开关控制正反转控制线路            19．手动降压起动

6．接触器联锁的正反转控制线路            20．单相运行反接制动控制线路

7．按钮联锁的正反转控制线路              21．电动葫芦电气控制线路

8．按钮接触器复合联锁控制线路            22．C6163车床电气控制线路

9．自动往返行程控制线路                  23．控制电路联锁控制线路

10．接触器控制串联电阻降压起动线路       24．主电路联锁控制线路

11．时间继电器控制串联电阻降压控制线路   25．直流电机启动

12．手动Y/△降压起动                     26．直流电机的调速

13．接触器控制Y/△降压起动               27．直流电机的反速

14．时间继电器控制Y/△降压起动           28．直流电机制动实验

      利用上述28项实验元器件，还可完成几十项实验，在此不一一举例。
