电工电子电力拖动实验装置,电工、电子、电力拖动、PLC、单片机综合实验装置

一、功能
  1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。
  2、能完成“电工基础”、“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。
  3、能完成“电路分析”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实验。
  4、能完成“电机控制”、“继电接触控制”及“电力拖动”等课程实验。

5、能完成“数字电路”、“模拟电路”、“电力拖动”等实验。

二、技术性能
  1、输入电源：三相四线(或三相五线)  380V±10% 50Hz
  2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
  3、外形尺寸：167×73×153cm3
  4、装置容量：＜1.5KVA
三、装置的配备
    装置主要由电源仪器控制屏、实验桌、实验挂箱及三相鼠笼电机等组成。

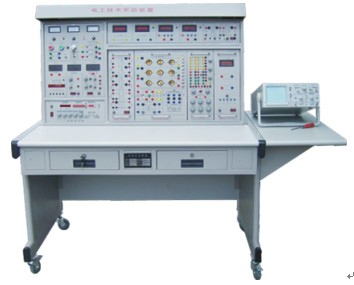

 (一)ZRGDG-188C电源仪器控制屏
    控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、直流电源、恒流源、受控源、数控信号源及各种测试仪表等。具体功能如下：
  1、主控功能板
   1.1 三相0～450V及单相0～250V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。
   1.2 提供两路低压稳压直流0.0～30V/1A连续可调电源，配有数字式电压表指示输出电压，电压稳定度≤0.3%，电流稳定度≤0.3%，设有短路软截止保护和自动恢复功能。
   1.3 提供一路0～500mA连续可调恒流源，分2mA、20mA、500mA三档，负载稳定度≤5×10-4 ，额定变化率≤５×10-4 ，配有数字式直流毫安表指示输出电流，具有输出开路、短路保护功能。
   1.4 设有照明220V/30W日光灯一盏，供实验照明用；还设有220V/30W的日光灯灯管一支，将灯管的四个头引出以供实验用。
   1.5 实验管理器：具有设定实验时间、定时报警、切断电源等功能；还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。
   1.6 设有真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显。
  2、信号源功能板
    频率计：6位数字显示，测量范围1Hz～10MHz，作为外部测量和内置信号源频率指示。
    信号源频率范围：0.2Hz～2MHz，分七档
    输出波形：正弦波、三角波、方波、脉冲波、斜波及50Hz正弦波
    占空比调节：20%～80%
    输出幅度：20Vp-p(1MΩ负载)、 10Vp-p(50Ω负载)
    输出保护：短路保护，抗输入电压±35V（1分钟）
    幅度显示：三位LED
    功率输出：≥10W；频率范围(3dB带宽)：20KHz(方波、三角波、正弦波)
 3、仪表、受控源功能板
  3.1 智能交流数字电压表

交流数字电压表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-500V，频率范围：10Hz-20Hz。手动量程为：10V、100V、500V。测量精度为0.5级。具有数据存储与查询功能。

3.2智能交流数字电流表

交流数字电流表1只，采用美国模拟器件公司生产的新型高性能RMS真有效值转换器，配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-5A，频率范围：10Hz-20Hz。手动量程为：100mA、1A、5A。测量精度为0.5级。具有数有数据存储与查询功能。

3.3 直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-200V。手动量程为：2V、20V、200V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
  3.4 直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
  3.5 受控源CCVS、VCCS两路，打开电源开关，CCVS、VCCS两路受控源即可工作，通过适当的连接，即可获得VCVS、CCCS受控源的功能。此外，还设有±12V两路直流稳压电源，并有发光管指示。
4、控制屏挂置挂件的具体方法
   控制屏正面右边设有一个74×48.5cm2 的大凹槽，能容纳两个大挂箱和一个小挂箱。凹槽上、下边各设有六个螺柱，左右两边挂置大的挂箱，中间挂置小的挂箱。挂箱与控制屏采用螺母固定，易于装卸和运输。
(二)ZRDG-02实验桌
   实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料。右边设有放置示波器用的可拆卸搁板。
(三)实验组件挂箱
  1、ZRDG-03电路基础实验箱
    提供基尔霍夫定律（可设置三个典型故障点）、叠加原理（可设置三个典型故障点）、戴维南定理、诺顿定理、二端口网络、互易定理、R、L、C串联谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶动态电路等实验。各实验器件齐全，实验单元隔离分明，实验线路完整清晰，验证性实验与设计性实验相结合。
  2、ZRDG-04交流电路实验箱
    提供单相、三相负载电路、日光灯、变压器、互感器及电度表等实验。负载为三个完全独立的灯组，可连接成Y或△两种三相负载线路，每个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关控制三个负载并联支路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯实验器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，实验时临时挂上，两个空心线圈L1 、L2 装在滑动架上，可调节两个线圈间的距离，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，实验时临时挂上，其电源线、负载线均已接在电度表接线架的接线柱上，实验方便；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可进行变压器原、副绕组同名端判断及变压器应用等实验。
 3、ZRDG-05元件箱
    设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以改变功率因数实验；提供实验所需的各种元件，如电阻、二极管、发光管、稳压管、电位器及12V灯泡等,还提供十进制可调电阻箱，阻值为0～99999.9Ω/2W。
 4、ZRDG-06单相智能功率、功率因数表
    由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
 5、ZRDG-09真有效值交流数字毫伏表
    能够对各种复杂波形的有效值进行精确测量，电压测试范围0.2mV～600V（有效值），测试基本精度达到±1%，量程分200mV、2V、20V、200V、600V五档，直键开关切换，三位半数字显示，每档均有超量程告警、指示及切断总电源功能。频率测试范围10Hz～600KHz，输入阻抗1MΩ，输入电容≤30pF。
 6、ZRDG-10受控源(四路)、回转器、负阻抗变换器
    提供流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、回转器及负阻抗变换器等实验模块。四组受控源、回转器、负阻抗变换器均采用标准网络符号。
 7、ZRDG-11数字电路、模拟电路实验挂件

提供稳压电源四路（±5V/0.5A；±15V/0.5A，均有短路保护、自动恢复功能）、低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）、四位十进制译码显示器、两组拨码盘、8位逻辑开关、8位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外，还设有一些高可靠圆脚集成电路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的镀银长紫铜管（供插电阻、电容、电位器、晶体管等元件）。实验挂箱配有：①共射极单管放大器负反馈放大器实验板、②射极跟随器实验板、③RC正弦振荡器实验板、④差动放大器实验板、⑤OTL功率放大器实验板共五块及若干分立元件，可采用固定线路或分立元件灵活组合进行实验，有利于提高学生动手能力。

8、ZRDG-15继电接触控制

提供中间继电器二只，热继电器一只，熔断器三只，转换开关三只，按钮一只，行程开关四只，信号灯、保险丝座各一只。各器件的工作端子均已引到面板上，供实验接线用。
 9、ZRDG-17继电接触控制
   提供交流接触器（线圈电压380V）三只，热继电器一只，电子式时间继电器（通电延时，工作电压380V）一只，变压器(220V/26V/6.3V)、整流电路、能耗制动电阻(10Ω/25W)各一组，带灯按钮（黄、绿、红各一只）三只。将各器件的工作端子引到面板上，供实验接线用。

10、实验连接线
    根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，不能混插，大大提高了实验的安全及合理性。

基本实验项目

（一）电工基本实验

（二）数字电路实验项目：

（三）模拟电路实验

采用固定线路和分立元件灵活组合进行实验。

1．固定线路板实验有：

①共射极单管放大器负反馈放大器实验             ②射极跟随器实验

③RC正弦振荡器实验       ④差动放大器实验      ⑤OTL功率放大器实验

2．分立元件可完成：单管放大、整流、滤波、稳压、运放、全波可控及趣味性实验，也可利用此平台开发其他实验项目。

（四）电力拖动实验

（五）PLC可编程实验内容

（六）PLC电气控制

1．三相鼠笼异步电动机点动和自锁PLC控制

2．三相鼠笼异步电动机联动正反转PLC控制

3．三相鼠笼异步电动机带延时正反转PLC控制
4．三相鼠笼异步电动机Y/△转换起动PLC控制

5．三相鼠笼异步电动机联锁控制

6．延时控制串电阻降压起动线路控制

7．C620车床电气控制

8．MCGS组态棒图实验教学

（七）单片机实验项目：

MCS-51单片机实验

软件实验

外部数据存储器扩展

硬件实验

自搭接硬件电路实验提示

8088/8086系列微机实验

软件实验

硬件实验

自搭接硬件电路实验提示

MCS-96单片机实验

软件实验

硬件实验

自搭接硬件电路实验提示
