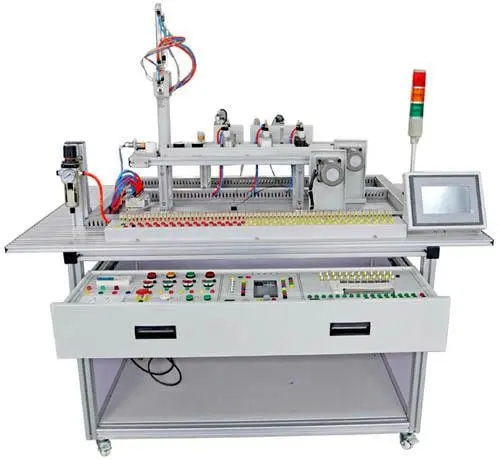

工业传感器创新平台,光机电气一体化控制实训系统

设备简介：

本实训平台打破了原有多门课程实训相互独立的模式，将电路分析、模电、数电、微处理器、传感器、FPGA技术、虚拟仪器技术、嵌入式技术等多门课程有机地结合在一个综合实训体系之下，同时融入Labview、Protel、C语言的等应用软件，向学生提供一个认识、系统集成、创新和科研相结合的实训平台，培养学生掌握最新电子设计理念，跟踪电子领域的前沿技术动态，以满足现代化创新性人才培养的需要。

该平台既能满足单一课程的理实一体化的实训要求，也能作为职业院校综合创新能力培养的实训平台，更能作为课程设计、毕业设计、大赛训练等设备。

产品特点：

1）适合电子信息、计算机、自动化、通讯等各专业职业能力的综合训练

突破原有实训模式，将多门课程的实验内容有机地融合在一起。将各课程如电子技术、电路原理、单片机、传感器、虚拟仪器、FPGA、嵌入式等课程的知识点融合在一起进行综合职业技能实训。

3）实训环境能很好地解决课程设计、毕业设计和大赛前训练的硬件环境问题

4）对学生的三个阶段的实训，培养了学生动手设计操作、系统集成、团队合作等能力和习惯。

第一阶段是实验者根据具体的实验要求，选择合适的功能电路，依据各功能电路的技术参数，组成一个目标系统，然后对目标系统进行功能和参数测试，最后完成实验测试报告。

第二阶段由实验者自主设计和制作系统中的某一功能电路。从原理设计，元器件选型，线路板绘制、制作、安装、调试。实现对原有功能电路的替代。

通过实验的第一阶段的训练，可以帮助学生建立一个系统的概念。通过第二阶段的训练，可以给学生一个研发的完整过程。这两个阶段的实验可以以最短的时间达到最佳的实验效果。同时由学生开发的功能电路又可以作为下一届学生的实验模块，通过几年的积累可以为实验室积累起丰富的功能电路库。

第三阶段的训练为多位实验者合作完成一个系统的设计制作和调试。首先由所有参加人员共同完成系统的整体方案设计，然后进行功能划分，由每位实验学生分别完成，完成的过程与第二阶段的训练相同。在这一阶段，主要训练学生的团队合作精神和互相帮助作风，体会共同解决问题的乐趣，分享经验教训。

5）模块化的硬件结构和理实一体化的实训教学模式

本实训教学平台由控制平台、标准模块和实际对象等组成，各种知识点实训是通过标准模块来体现。综合训练采用实际对象和一个或多个标准模块来完成，通过实训学生可以知道单一知识点的应用和系统的关系，使所学的内容相互串联起来。

6）有效地培养学生系统集成能力

向学生提供各种功能的实验模块，学生根据实现项目的需要选择合适的实验模块，连接组合后构成一个实验系统，再配以适当的软件或控制方式，即可完成一个实验项目。培养了学生的系统集成能力。提供给学生一个与以后工作过程和环境相近的实训平台，使学生可以很快地适应毕业以后工作。

7）更好地为学校节省了实训室建设资金。

本实验装置在满足设计性、综合性的实验项目基础上，依然能进行原有的模拟电子技术、数字电子技术、电路分析等实验内容。

一、技术条件

1、工作电源：单相三线制AC220V±10%/3A/50Hz/电源;

2、整机容量：小于1kVA;

3、尺寸：控制屏的长×宽×高：1.3m×0.4m×0.5m

              实训桌的长×宽×高：1.8m×0.8m×0.8m；

4、重量：小于200kg。

实训项目

任务一：气动系统的安装与调试

（1）气动方向控制回路的安装

（2）气动速度控制回路的安装

（3）气动顺序控制回路的安装

（4）气动机械手的安装

（5）气动系统气路的连接

（6）磁性开关的位置调整

（7）气动系统调试

任务二：变频器、步进电机及驱动器、伺服电机及驱动器的安装与调试

（1）变频器与交流电机主电路的连接

（2）变频器面板的参数设置与操作

（3）变频器面板控制交流电机调速

（4）通过变频器外部端子控制电机启停

（5）步进电机及驱动器的选型

（6）步进电机的控制回路连接

（7）步进电机的调试

（8）伺服电机及驱动器的选型

（9）伺服电机的控制回路连接

（10）伺服电机的调试

任务三：机电设备的安装与调试

（1）上料单元的安装与调试

（2）交流电机传动装置的安装与调试

（3）工业编码器安装和同轴度的调整

（4）物料检测传感器的安装与调试

（5）气动机械手装置的安装与调试

（6）步进电机传动装置的安装与调试

（7）伺服电机传动装置的安装与调试

（8）蜗轮蜗杆、齿条、齿轮的安装与调试

（9）平面巷式仓库位的安装与调整

（10）触摸屏的安装与调试

（11）机电一体化设备控制回路安装调试

（12）自动生产线整体控制回路安装调试

任务四：电气控制电路的安装与PLC编程

（1）电动机正反转控制电路的连接与程序编写

（2）电动机调速控制电路的连接与程序编写

（3）电机闭环定位控制电路的连接与程序编写

（4）皮带输送检测程序编写

（5）气动顺序动作控制程序编写

（6）气动机械手控制程序编写

（7）步进电机控制电路连接及控制程序编写

（8）伺服电机控制电路连接及控制程序编写

（9）触摸屏电路的连接及控制画面编写

（10）机电一体化设备控制程序编写

（11）自动生产线控制程序编写

任务五：自动控制系统的安装与调试

（1）多种传感器的安装与调试

（2）皮带输送检测的自动控制

（3）机械手的自动控制

（4）物料返回单元的自动控制

（5）机电一体化的自动控制

（6）PLC控制系统的安装与调试

（7）自动生产线的安装与调试

任务六：区分六种不同物料系统的设计

（1）自动生产线的安装与调试

（2）区分六种物料的程序编写

（3）调节三种传感器：识别并分拣黄色(铁质、铝质、尼龙)、红色(铁质、铝质、尼龙)物料
