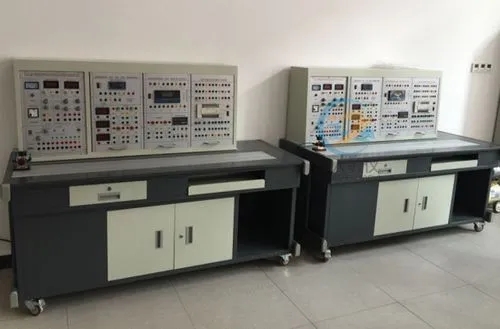

传感器检测与转换实训设备,传感器信号与控制实验实训台

一、设备要求：

现在社会自动化的程度越来越高，传感器的应用日益广泛，要求该装置除可完成中职院校传感器相关课程外，还可配合一些自动检测类技术设备，实现一体化教学。该实训平台也可完成电气自动化、物联网技术应用专业群的传感器相关的教学。使他们不局限于书本的知识，而是以实际的操作过程代替知识的被动教授，激发他们的学习积极性，让学习的方式变被动为主动，提高学习的效率，让他们真正感到学以致用，用所学的理论指导实际的设计。

二、功能组成及要求：

要求包含传感器有：光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模块、指示和蜂鸣模块等。

实训系统提供上位机软件，通过上位机模块和计算机通信，传感器信号通过硬件采集，在屏幕上以数字量和模拟量形式实时显示，给用户更直观的认识。

3.实训系统需包含测试物件一个，内包含各种类型传感器的检测介质（包括光电、磁性、电容、电感、超声波、霍尔、涡流等传感器的检测介质）

4.实训系统含位置滑轨一个，能进行各种传感器检测距离的测量，以及传感器角度对传感器检测距离的影响等。

5.实训系统配套测量尺，以适用于感应距离长的传感器的数据测量。

6.实训系统配套实训模块，，包括指示蜂鸣器模块、计数模块、上位机模块等，学生可通过这些实训模块与传感器组合。

7.要求包含传感器有：光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模块、指示和蜂鸣模块等。

技术参数：

1、输入电源：AC220V±5% 50±1Hz

2、额定电流：≤5A

3、直流电源：±5V ±15V

4、稳压系数：±1%

5、电压纹波：≤10mV

6、非线性误差：≤5%

7、测量精度：≤1%

8、功耗：100VA

9、输出电流：1A

10、相对温度：-5℃～40℃

11、相对湿度：＜85%（25℃）

12、实验台规格外形尺寸：1600×700×1100mm

主控台功能：

1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可

调，最大输出电流：0.5A（有效值0.4KHz）。

4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直

流放大器。

5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。

7、温度表：0-150℃度，精度1%。

8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。

9、机械式压力表：0-40Kpa，精度2%。

10、手动气压源：0-40Kpa。

三源部分：

1、加热源：16V交流电源加热，温度控制范围0~150℃。

2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。

3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。

数据采集卡及处理软件：

数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

传感器种类及技术指标：（参考值）

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 1.3%
4	电感式传感器模块	电感式传感器	± 5mm	± 3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器模块	温度式传感器	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器模块	压力传感器	0-50kpa	± 2%
12	超声波传感器模块	超声波传感器	20-60cm	1cm
13		MQ3气敏传感器	50-200ppm
14	湿敏传感器模块	湿敏传感器	10-95%RH	± 5%
15		霍尔式测速传感器	0-2400转/分	± 1.5%
16		涡流测速传感器	0-2400转/分	≤ 1.5%
17		磁电测转速传感器	0-2400转/分	≤ 1.5%
18		转速传感器	0-2400转/分	≤ 1.5%
19	热电偶、热电阻传感器模块	K 型热电偶传感器	0-100℃	± 3%
20		E型热电偶传感器	0-100℃	± 3%
21		Pt100铂电阻传感器	0-100℃	± 3%
22		Cu50铜电阻传感器	0-100℃	± 3%
23	移相器、相敏检波器模块
24	热释电红外传感器模块	热释电红外传感器		3200V/W
25	硅光电池传感器模块	硅光电池传感器		0.35A/W
26	集成温度传感器模块LM35	集成温度传感器LM35	0-100℃	± 2%
27	PN结、正与负温热敏电阻传感器模块	PN结温度传感器	0-100℃	± 3%
28		正温热敏电阻传感器	0-100℃	± 3%
29		负温热敏电阻传感器	0-100℃	± 3%
30	光敏二极管、光敏三极管与光敏电阻模块	光敏二极管	随光照度变化	± 3%
31		光敏三极管	随光照度变化	± 3%
32		光敏电阻	电阻随光变化	± 3%
33		PSD位置传感器
34	扭矩传感器模块	扭矩传感器	0-6000gcm	±2%Fs
35	光栅位移传感器模块	光栅位移传感器	0-25mm
36		CCD实验仪
37	指纹识别传感器模块	指纹识别传感器
