传感器系统实验箱,传感器系统实验平台

一、传感器系统实验箱,传感器实训系统,传感器实训箱概述

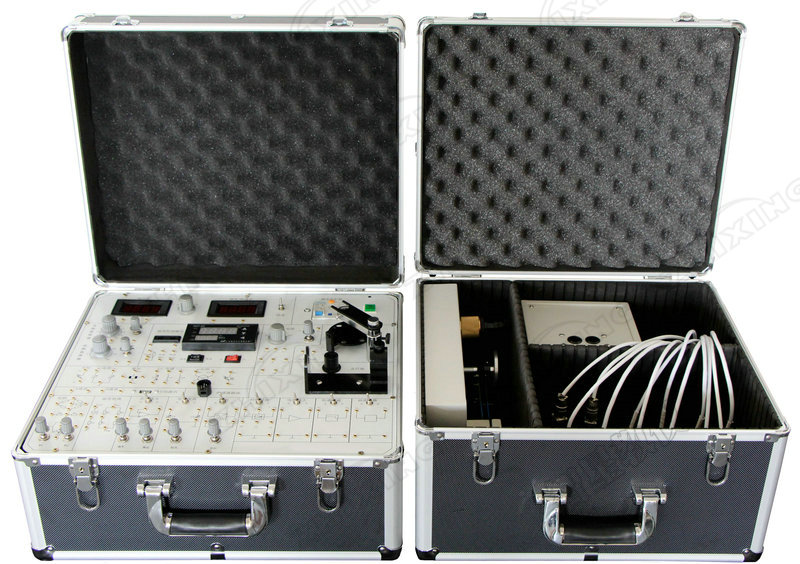

传感器系统实验箱是在本公司多年生产传感技术教学实验仪器的基础上，为适应不同类别、不同层次的专业需要，最新主推的手提式传感器实验仪。主要特点转动源和温度源单独分开，形成了独立的温度源和振动源，防止温度过高和振动给线路板造成的影响，结构紧凑，小巧轻便，采用线性电源，纹波干扰小，安全系数高。本实验仪包含被测体、传感器、信号源、处理电路、仪表显示及数据采集卡及处理软件，构成一个完整的测试系统。

二、产品组成

1、实验箱组成

传感器系统实验箱由主板、信号源、传感器、相应的模块、数据采集卡及处理软件等各部分组成。

2、主板部分

提供高稳定的±15V、＋5V、±4V、＋1.2V~＋12V可调八种直流稳压电源；面板上还装有电压、频率显示表。音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；高精度温度调节仪表（控制温精度±0.5℃）；RS232计算机串行接口。

3、信号源

1） 加热源＜150℃（可调）；

2） 振动源1 Hz~30Hz；

3） 转动源0~2400r/min

4、传感器：详见下表

5、实验模块部分：详见下表

6、数据采集卡及处理软件：详见

7、配有传感器结构3D仿真软件，具有传感器的拆卸和组装功能，使得老师在没有传感器实物的情况下也可以进行传感器拆装，可加深学生对传感器内部结构的了解，培养学生的动手能力。

虚拟软件：

本软件是和V9.0卡配套使用，以RS232或USB接口进行通讯，采用USB1.1标准协议，是一个高效、实时的数据采集系统。该采集系统可单独对外部信号进行采集，也可和传感器实验仪软件配合在我们公司的系列传感器实验台上进行实验操作。
系统需求：
1.操作系统：Windows 98 SE/Me/2000/XP简体中文版
2.Intel PentiumⅢ500MHz或AMD Athlon700MHz以上
3.128Mb或以上内存
4.400MB以上硬盘空间供软件安装和备份
5.有RS232接口
6.4倍速或以上的CD-ROM
该软件主要功能有以下几点：
1．软件按照公司实验指导书编写，大部分实验能用此数据采集软件进行实验操作。
2．软件采集设置可分单步采样、定时采样、双向采样、与动态采样。在单步采
样时可以以最小二乘法与端点法分析其最大非线性误差或最大迟滞误差，在动态实验时可以分析其输入波形的频率、振幅或转速。
3．支持打印功能，能把实验结果在实验结束后即可打印出来。
4．采集卡硬件具有程控放大功能，在测量小电压时能有很高精度。
5．在数据采集时通讯速率在V8.0数据采集卡的基础上有很大提高
6．数据采集软件支持RS232或USB1.1通讯。
7．支持差动输入功能。
8．支持双通道数据采样。
9．具有虚拟示波器功能，并能对波形进行频谱分析、失真度分析。

三、示范实验内容
1、应变片性能——单臂电桥
2、应变片：单臂、半桥、全桥比较
3、应变片的温度将就及补偿
4、热电偶的原理及现象
5、移相器实验
6、相敏检波器实验
7、应变片——交流全桥
8、交流全桥的应用——振幅测量
9、流全桥的应用——电子称之一
10、差动变压器（互感式）的性能
11、差动变压器（互感式）零点残余电压补偿实验
12、差动变压器（互感式）的标定
13、差动变压器（互感式）的应用——振动测量
14、差动变压器（互感式）的应用——电子秤之二
15、差动螺管式（自感式）传感器的静态位移性能
16、差动螺管式（自感式）传感器的动态位移性能
17、电涡流式传感器的静态标定
18、被测体材料对电涡流传感器特性的影响
19、电涡流传感器的应用——振幅测量
20、电涡流传感器的应用——电子秤之三
21、霍尔传感器的直流激励静态位移特性
22、霍尔传感器的应用——电子秤之四
23、霍尔传感器的交流激励静态位移特性实验
24、霍尔传感器的应用——振幅测量
25、磁电式传感器的性能
26、压电传感器的动态响应实验
27、压电传感器引线电容对电压放大器的影响、电荷放大器
28、差动面积式电容传感器的静态及动态特性
29、双平行梁的动态特性——正弦稳态影响
30、扩散硅压阻式压力传感器实验
31、光纤位移传感器实验
32、PN结温度传感器测温实验
33、热敏电阻测温演示实验
34、气敏传感器实验
35、湿敏电阻(RH)实验
36、光电传感器(反射型)测转速实验
37、数据采集系统实验—静态采集举例
38、数据采集系统实验—动态采集举例
传感器实验仪光电实验
实验一 光敏电阻实验
实验二 光敏二、三极管的特性实验
实验三 硅光电池特性实验
