一、检测与转换技术实训装置概述:
检测与转换（传感器）技术实训装置是本公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备，另外本公司还生产透明电梯教学模型。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
二、检测与转换技术实训装置技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功 耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm
三、检测与转换技术实训装置主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
四、检测与转换技术实训装置三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。

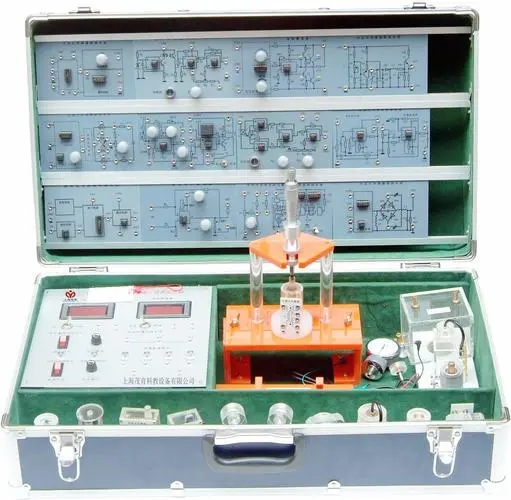

3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右.箱式传感器实验装置(配9种传感器)
箱式传感器实验装置,传感器实验箱,传感器实验装置实验项目：
|
实验一：电阻式传感器的单臂性能实验 实验三：电阻式传感器的全桥性能实验 ㊣实验五：电阻式传感器的震动实验 实验七：变面积式电容传感器特性实验 ㊣实验九：电容传感器的震动实验 实验十一：差动变压器的特性实验 ㊣实验十三：差动变压器的震动实验 实验十五：光电式传感器的转速测量实验 实验十七：接近式霍尔传感器实验 实验十九：涡流传感器的位移特性实验 ㊣实验二十一：涡流式传感器的震动实验 实验二十三：温度传感器及温度控制实验（AD590） 实验二十五：磁电式传感器转速测量实验 实验二十七：压电加速度式传感器的特性实验 备注：带㊣ 号实验为思考实验 |
实验二：电阻式传感器的半桥性能实验 实验四：单臂、半桥、全桥性能实验 ㊣实验六：电阻式传感器的电子秤实验 实验八：差动式电容传感器特性实验 ㊣实验十：电容传感器的电子秤实验 实验十二：自感式差动变压器的特性实验 ㊣实验十四：差动变压器的电子秤实验 实验十六：光电式传感器的旋转方向测量实验 实验十八：霍尔传感器的转速测量实验 实验二十：被测体材质对涡流传感器特性的影响实验 实验二十二：涡流式传感器的转速测量实验 实验二十四：磁电式传感器的特性实验 ㊣实验二十六：磁电式传感器的应用实验 实验二十八：光纤传感器的位移特性实验
|
|
箱式传感器实验装置(配12种传感器) 箱式传感器实验装置,传感器实验箱,传感器实验装置实验项目： 在“ZR-112A箱式传感器实验装置”的基础上增加下述实验： |
|
|
实验二十九：光纤传感器的振动实验 实验三十一：压阻式转压力传感器的特性实验 实验三十三：超声波传感器的位移特性实验 |
实验三十：光纤传感器的转速测量实验 ㊣实验三十二：压阻式传感器的差压测量 ㊣实验三十四：超声波传感器的应用实验 |
|
备注：带㊣ 号实验为思考实验
箱式传感器实验装置(配15种传感器) 箱式传感器实验装置,传感器实验箱,传感器实验装置实验项目： 在“ZR-112A箱式传感器实验装置”的基础上增加下述实验： |
|
|
实验二十九：光纤传感器的振动实验 实验三十一：压阻式转压力传感器的特性实验 实验三十三：超声波传感器的位移特性实验 实验三十五：气敏传感器的原理实验 |
实验三十：光纤传感器的转速测量实验 ㊣实验三十二：压阻式传感器的差压测量 ㊣实验三十四：超声波传感器的应用实验 实验三十六：气湿度式传感器的原理实验 |
|
备注：带㊣ 号实验为思考实验 |
|
