恒压过滤实验装置,转盘萃取塔实验装置

一、设备功能：

1、通过本装置学生可了解板框过滤机的结构、板框排列顺序及操作。

2、通过本装置可测定恒压过滤常数和滤饼的压缩性指数s。

3、通过本装置可使学生了解操作压力对过滤速率的影响，掌握过滤过程中的各种关系及相关公式，验证过滤基本理论。

4、通过本装置能让学生学习洗涤速率测定方法及操作。

5、学习对正交试验法的实验结果进行科学的分析，分析出每个因素重要性的大小，指出试验指标随各因素变化的趋势，了解适宜操作条件的确定方法。

二、设备特点

1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、整套设备除去特殊材料外均采用304卫生级不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。

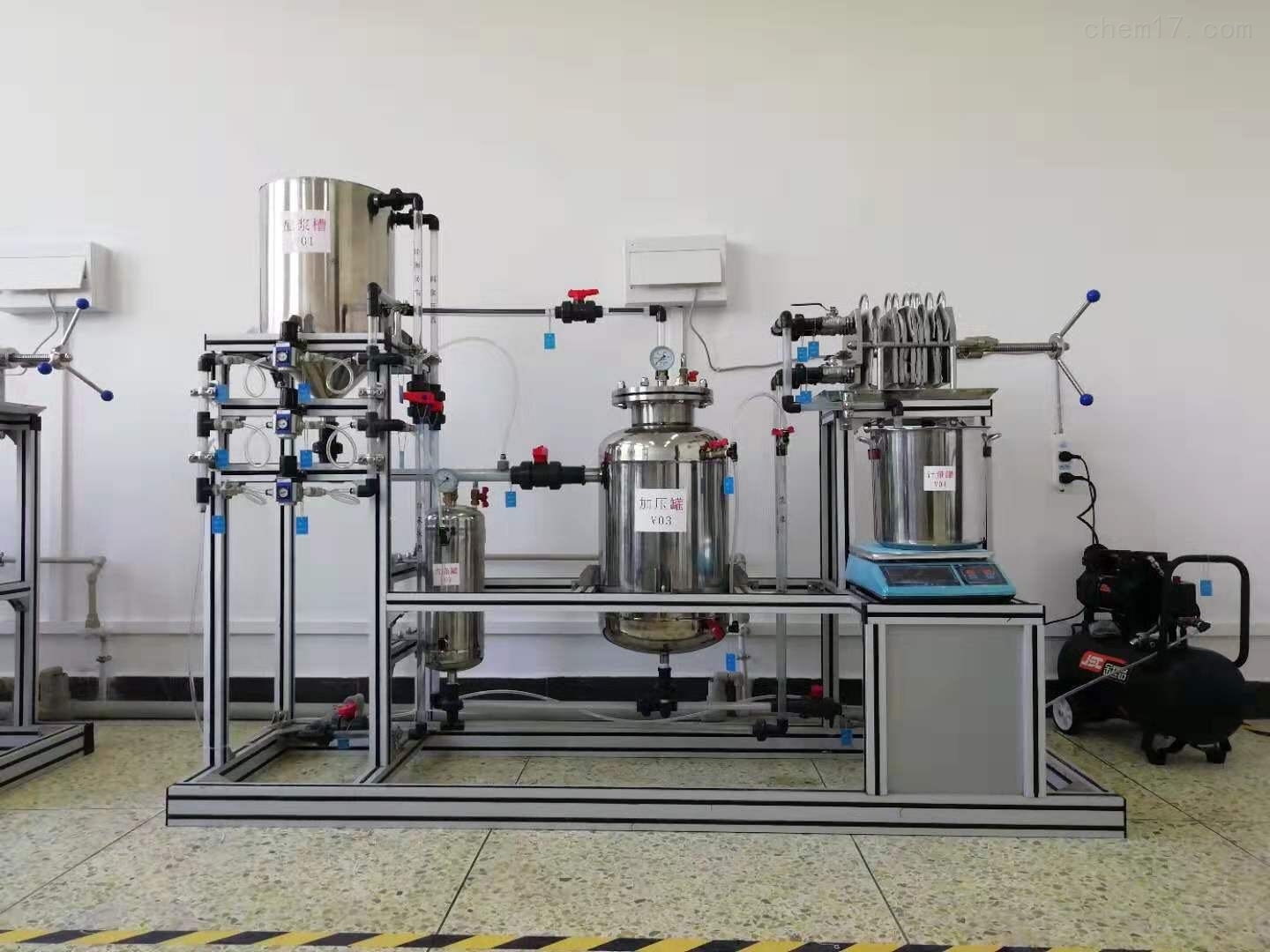

4、该实验装置是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机，能完整地体现了板框压滤机的构造和操作流程，采用无噪音压缩机，采用气动配料、气动搅拌加压技术，操作简单。

5、滤板采用平面螺纹网状形，结构先进，容易清洗，能有效延长各种滤膜的使用寿命。

6、产品所有密封部件均采用硅橡胶或氟橡胶（耐酸耐碱）密封圈，耐高温、耐腐蚀、无毒、无渗漏，设备采用机械压紧方式，密封性能好。

7、装置设计可360度观察，实现全方位教学与实验。

\设备使用环境及参数

常温、常压操作。

萃取塔转动频率：200—600r/min。

传质单元数 NOE：0.4—3.0。

传质单元高度HOE：0.3—2.0m。

体积总传质系数,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。

进料量：10～30 L/h。

虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

水：装置自带304不锈钢水箱，连接自来水接入。

电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

实验物料：水—煤油—苯甲酸。

外配设备、药品：煤油—苯甲酸、Na(OH)2标准液、化学分析仪。（需用户自配）

四、设备组成：

304不锈钢水箱：250*250*250mm三个。

萃取塔：塔径φ60 mm ,塔高1000 mm, 塔有效高度850 mm。高硼硅玻璃管。

304不锈钢转盘：直径φ42mm。

定位器：倒U状 ，直径φ10mm，304不锈钢材质。

可调速电机：电压AC220V，功率60W，电机的转速由电位器手动调节（带限速装置）。

LZB-4水转子流量计：流量范围4～40 L/h。

宇电AI501数字转速显示仪。

宇电AI702M多路温度显示仪。

测转速传感器：霍尔开关。

Pt100铂电阻温度传感器 ：0—100℃。

MP型磁力驱动泵（两台）：功率30Ｗ，扬程8m。

正泰电器：接触器、开关、漏电保护空气开关。

304不锈钢管路、管件及阀门。

304不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架1250*500*2000mm（长×宽×高）， 带脚轮及禁锢脚。
