非均相气固分离实验装置,洞道干燥实验装置(计算机数据采集控制型)

1.1、系统组成

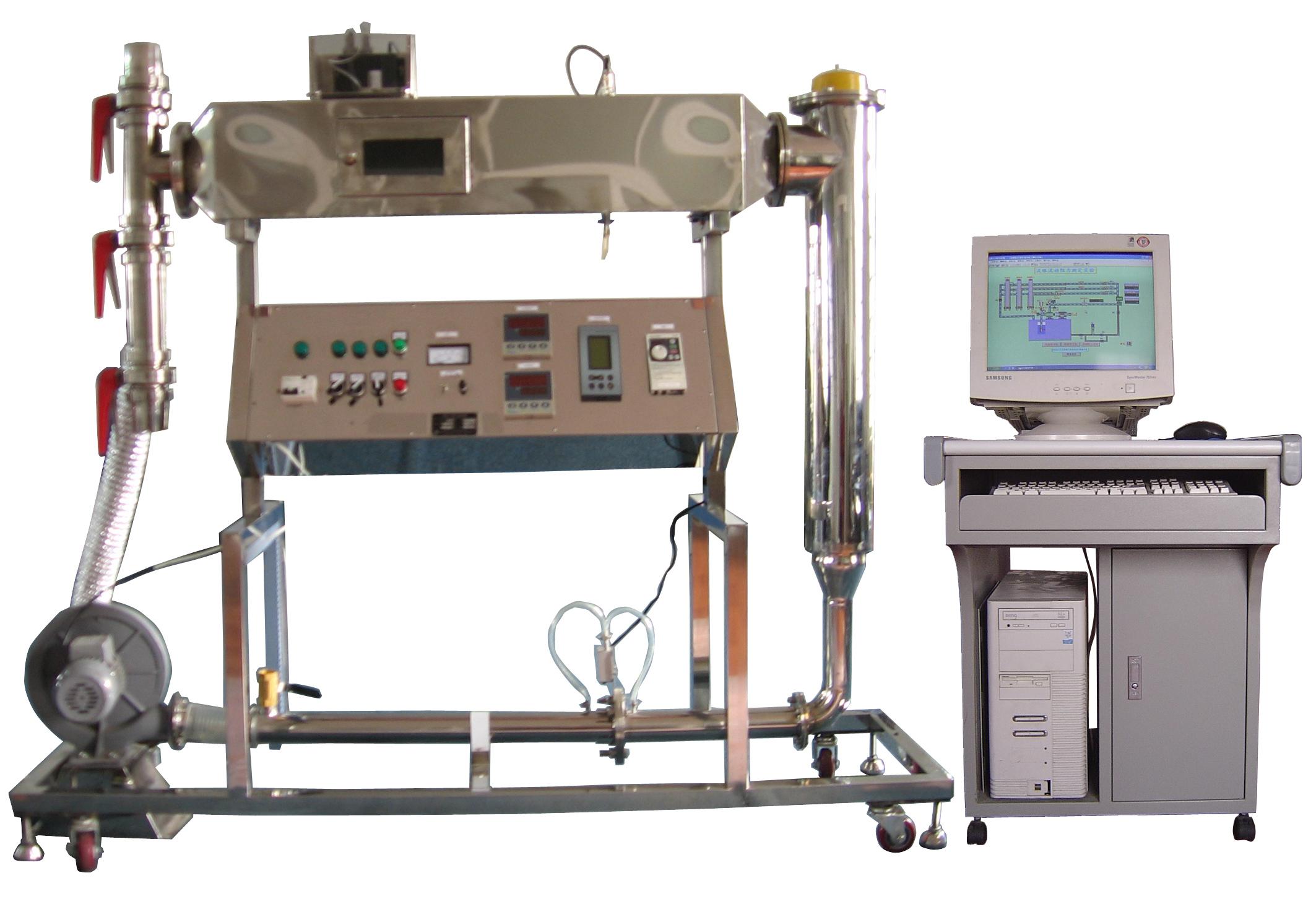

  洞道干燥实验装置由洞道干燥器实验装置实验对象，风机、洞道干燥器实验装置智能仪表上位控制箱（集成在对象上）、上位控制系统软件及数据分析处理软件四部分组成。

1.2、实验设备的特点及功能：

   1、学习测定恒定干燥条件下湿物料的干燥速率曲线及临界湿含量的实验测定方法，加深对干燥操作过程及其机理的理解。

   2、供学生学习干湿球温度湿度计的使用方法。

   3、熟悉常压洞道干燥器构造和操作方法。

   4、装置布局合理，干燥箱、管道采用不锈钢制作，装置支撑一体形成柜式推车。干燥过程在带硅酸铝保温棉的镜棉不锈钢板只做的干燥风道中进行，风道入口装有气流均布板，干燥箱的入口，采用两组电加热管加热空气。一组恒功率，一组可控硅移相调压器调节功率。

   5、洞道干燥器实验装置可进行自动控制实验，也可手动控制实验，也可采用计算机自动采集实验数据进行分析处理。

1.3、检测传感及二次仪表：

   1、干、湿温度温度采用Pt100+智能仪表测量，响应速度快而准确。空气流量采用孔板流量计量，即可手动控制，也可采用变频器自动控制。

   2、干燥热空气温度采用Pt100+智能数显调节仪表+可控硅移相调压器控制。

   3、干燥失水量采用高精度压力传感器（美国进口带限位量程保护）+智能数显仪表称量。

设备功能：

1、演示含尘气体通过重力沉降室、旋风分离器时，含尘气体、固体尘粒和气体的运动路线。了解旋风分离器的工作原理。

2、定性地观察旋风分离器内，径向上的静压强分布和分离器底部出灰口等处出现负压的情况，引导学生认识出灰口和集尘室密封良好的必要性。

3、定性地观察分离器的分离效果和流动阻力随进口气速的变化趋势，引导学生思考适宜气速该如何确定。

4、可利用本装置制备实验用含尘气体的办法，观察固体分离从文丘里管处被吸入的现象，加深学生对流体流动过程中能量转化问题的理解。

技术参数：

304不锈钢重力沉降室：200×200×400mm。

玻璃旋风分离器：Φ100×400mm。

玻璃U型管压差计。

鼓风机：旋涡气泵,功率 550W，最大流量70m3/h。

304不锈钢文丘里加料器。

电器：接触器、开关、漏电保护空气开关。

304不锈钢管路、管件及阀门。

304不锈钢仪表柜：测控、电器设备在实验架上。

304不锈钢材质框架1300*500*1600mm(长×宽×高)  带脚轮及禁锢脚。

标准旋风分离器：直径Φ90mm。

304不锈钢重力沉降室：400×200×400mm。

设备使用环境：

气：空气来自风机（自带气源）。

电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

实验物料：玉米面或洗衣粉，外配设备：无。
