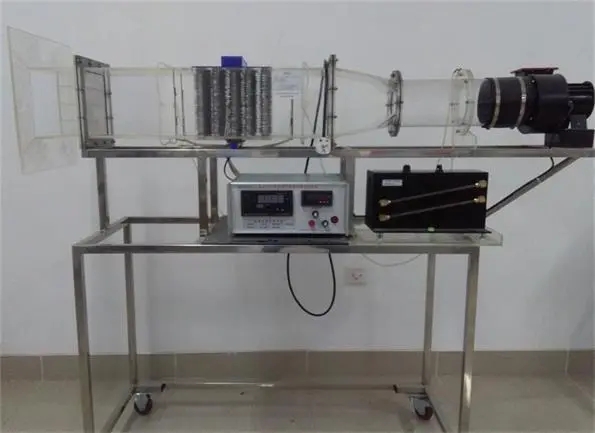

强迫流动单管管外放热系数测试装置,强迫对流管蔟管外放热系数测试装置

技术参数：

1.输入电源：单相AC220V±10% 50Hz，功率1000W。

2.多翼式低噪音风机参数：风量2000 m3/h，风压1000 Pa，功率370W。

3.实验管尺寸：Φ32 ×250mm ，材质紫铜管。管内装有电加热器作为热源，功率300W，管壁嵌有四支热电偶以测壁温。

4.毕托管流量计配斜管微压计测流速：量程-10-700pa。

5.实验风道采用透明有机玻璃材质，分为风口段，实验段，测试段等，之间采用法兰螺母连接，方便拆卸。

6.温度由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速等实验全部测量参数，风门调节风量。

7.外形尺寸：1800×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。

实验目的：

对空气横向流过管簇表面时的平均放热系数的测试；根据对受强迫运动放热过程的相似分析，将实验数据整理成准则方程式。

主要配置：

多翼式低噪音风机，自动调节风门，组合式有机玻璃风洞，翅片加热管，加热由固体调压模块配电位器调节加热功率，数显电流表、电压表，翅片管簇顺排和叉排组合，温度传感器，毕托管配差压传感器测量风量，16路万能信号输入巡检仪显示温度、阻力、流量，不锈钢支架。
