自由对流横管管外放热系数测试装置,气—气热管换热器实验台

实验目的：

1、测定水平单管的自由运动放热系数。

2、根据对自由运动散热的相似分析，整理出准则方程式。

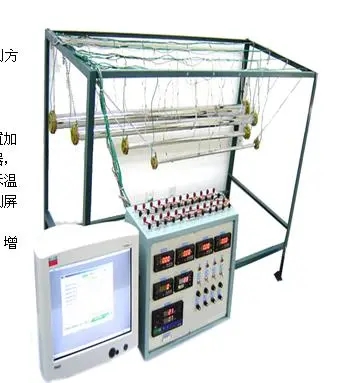

主要配置：

不同长度和直径的电镀紫铜管四根，管内设置加热器，固体调压模块无机调节加热，测温传感器，电功率测试数显仪表，万能信号输入巡检仪显示温度，各管配有温度控制仪表，不锈钢台架及控制屏等。

技术参数：

1、输入电源：单相AC220V±10% 50Hz，功率500W。

2、低噪音离心风机 ，功率：250W， 流量：1000 m3/h。

3、毕托管流量计配斜管微压计测流速：量程-10-700pa。

4、冷、热端测速段风管直径Φ100mm，热段空气采用循环系统，系统温升快；翅片式（铝轧片管）热管换热器，尺寸 Φ20 × 420mm ，材质紫铜管。

5、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。

6、外形尺寸：1500×550×1600mm，外形为不锈钢可移动支架，带双刹车轮。
