离心风机性能测试实验台,燃气供暖循环综合实训系统

一、产品概述

燃气锅炉热水供暖循环系统综合实训装置"数字量控制模块为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。

实验目的：

1、了解离心风机性能参数的变化规律、测量方法。

2、熟悉风机性能测定装置的结构与基本原理。

3、测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。

主要配置：

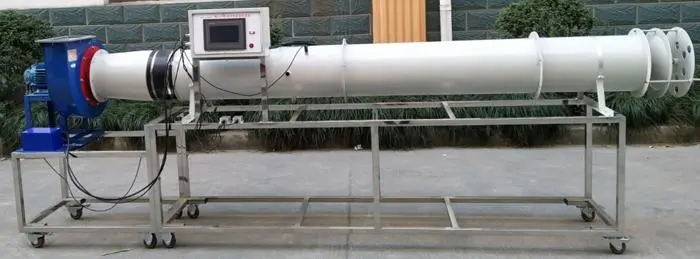

集流器、节流阀门、整流栅、测试风管、毕托管流量及斜管微压计测试组，被测风机及电动机，测力矩重力传感器装置，测转速装置，万能信号输入巡检仪显示重力、温度、转速，不锈钢支架及配电箱等。

技术参数：

1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。

2、离心风机参数：风量2000 m3/h，风压1000 Pa，功率1.5KW。

3、毕托管流量计配斜管微压计测流速：量程-10-700pa。

4、测力矩重力传感器装置，轮辐式称重传感器：量程0-20Kg。

5、实验风道采用304不锈钢材质，分为风口段，实验段，测试段等，之间采用法兰螺母连接，方便拆卸。

6、温度由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速、功率、转速、扭矩等实验全部测量参数，手动风门调节风量。

7、外形尺寸：3500×500×1200mm，外形为不锈钢可移动支架，带双刹车轮。

带标准信号流量采集传感器1套、差压传感器1套、温度传感器，带标准信号的万能信号输入巡检仪，配有数据采集，自动数据分析处理软件等。

系统配置
1.实训台
实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2.热水供暖系统
系统由燃气热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。

主要设备的技术参数如下：
(1)燃气热水锅炉
额定功率：4.5kW
供热面积：108m2
供热量：7740kcal/h
(2)膨胀水箱
采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）
(3)小型热水泵
额定功率：95W
额定扬程：6m
额定流量：1.08m3/h
四、实训项目
1.掌握热水供暖系统的形式、特点及管网与用户的连接方式
2.热水供暖系统的安装与调试
3.热水供暖用户热计量
4.热力工况调节
5.上位机软件控制及应用
6.组态软件的应用
