双温冷柜实训考核模块,变风量中央空调系统实训装置

一、产品概述

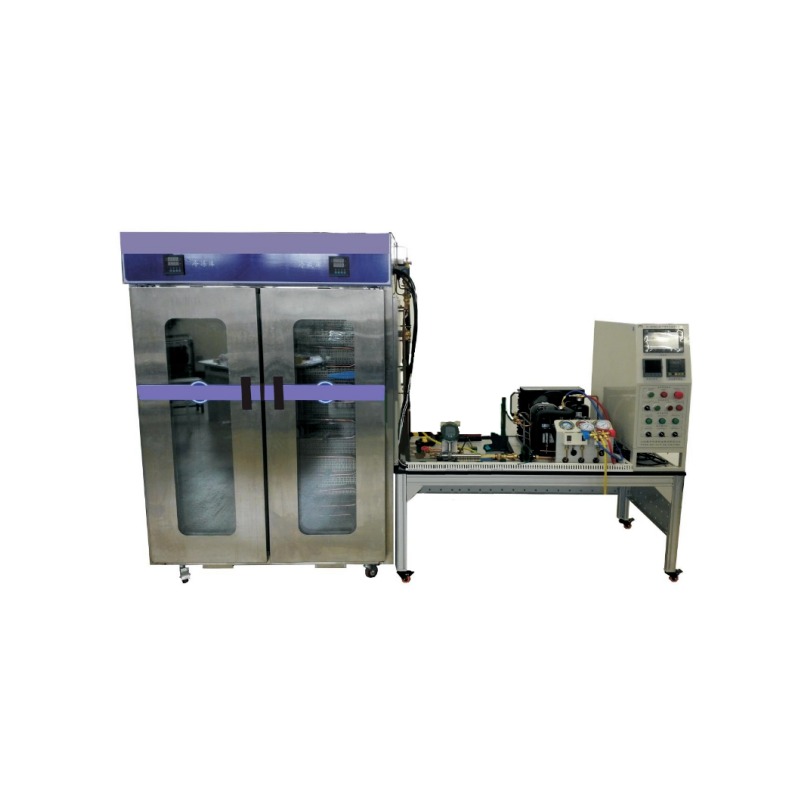

     双温冷柜实训考核模块,现代制冷装调技术综合实训考核设备产品设计过程参照《制冷设备维修工》国家职业技能标准及“制冷与空调项目”世界技能竞赛技术文件的相关要求。设备能进行制冷设备的安装、调试、操作、检测及维修等技能训练，也可应用于制冷与空调专业一体化教学及作为技能竞赛的典型载体。

二、技术参数

1.工作电源：单相三线220V±10% 50Hz

2.工作环境：温度-10℃～40℃、相对湿度 ≤85%

3.额定功率：≤800W

4.安全保护：设备漏电过载保护、压缩机过载及启动保护、压力保护

5.制 冷 量：1/3P

6.制 冷 剂：R134a

7.制冷剂充注量：400g±10%

8.冷藏室温度：0～+5℃

9.冷冻室温度：-18℃

10.双室柜体外型尺寸(L×W×H)：580mm×540mm×1600mm

11.工作台尺寸(L×W×H)：1000mm×800mm×800mm

产品参数

1、box支管路内风速6～8m/s, 干管路内风速8～14m/s；6个通用输入点(UI),2个数字输入点田(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)，可测量风量风阀控制器4-20MA，压差传感器4-20MA。
2、通风设备设计风量：通风柜面风速：0.3～0.8 m/s，单台通风柜设计风量1500m3/h，
3、换气次数：换气数：8～12次/小时
4、工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m
5、装置容量：＜4.8kVA
6、外形尺寸：4000mm×1000mm×2000mm
7、制冷剂类型：R22
8、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
9、电压：输入电源：3800V±10% 50Hz
三、产品特点
1、具有真实的中央空调系统(VAV和风机盘管+新风系统)和相应的楼宇自动控制系统、完全真实的工程环境。让学生进行楼宇暖通监控系统的元件、作用、组成和原理的认识实训。 通过客户端对系统进行保存系统监控节点的资料、图形等的操作,并监控与管理所有在网络上的监控节点，进行楼宇空调供水及锅炉监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的与排除等实训操作。
2、采用智能DDC控制系统采用自动水流量控制（流量积分调节阀）变频控制技术，智能变频控制系统，达到操作方便、节能降噪的目的
3、 采用智能DDC控制系统，LonWorks®总线专用节点，基于Neuron®FT-5000神经元微处理器，配有Flash存储器、网络收发器和 LonWorks®总线网络接口等。预载变风量箱可配置控制程序。
4、VAV应用模式包括：自动模式、加热模式、制冷模式、 清晨预冷模式、夜间净化模式和紧急模式。
5、集成一体化风阀执行器，并具备风量测量功 能；依靠调节风阀来实现制冷或加热要求，通过PI算法调节供 风量在最大与最小风量之间，维持区域温度在用户设定。
6、 采用市场主流变风量（VAV）控制技术：变定压控制原理来控制主管风量，末端控制箱具有独立的DDC控制系统。
7、设备采用冷热单风道系统——变风量——供冷—热，配用冷水机机组与实际工程结合，易于学习和掌握知识和进行中央空调系统智能控制系统的设计、调试和运行管理工程技术训练。
四、通风柜技术参数
变风量系统（VAV）通风系统
1、采用直接风速测量控制系统，能够快速有效的保证通风柜面风速，从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响，通风柜控制系统使用热线型风速传感器对面风速进行真实测量；风速传感器配备独特的自洁式过滤器，具有防灰尘堵塞功能；
2、风压传感器检测到面风速变化时，控制器发出信号给执行器，通过改变变风量阀门开度来使面风速回到设定值，要求系统响应时间小于3秒；通风柜的风速传感器实时监测真实的面风速，当面风速不在设定范围内时，经15秒延时后监控器发出声光报警；
4、监控器有最大风量和最小风量功能，当发生紧急情况时可以按下最大风量按钮，排风阀门完全打开，当希望通风柜以小风量运行时（例如晚上）可以按下最小风量按钮，通风柜以小风量运行；
5、风柜上的监控器还具有低风速运行按钮，按下这一按钮，可以使面风速设定值为正常值的70%，用来减少气体排放以节能，（当通风柜内有高危险性物质时不建议使用）。
6、系统采用变静压传感自动变频控制，静压传感自动变频控制可以根据开启通风设备的数量变化，将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率，使风机的抽风量与实际所需排风量相匹配，从而确保排风效果，达到节能节噪的效果；
7、每台通风柜安装一个风量调节阀，其控制开关和变频控制系统及风机联动，可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀，
8、系统风阀和风机整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。
9. 控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图
五、部分实训项目
项目一 、变风量系统空调系统流程与设备认知训练
项目二、 变风量系统空调继电接触控制技术训练
项目三 、变风量系统空调控制系统硬件认知训练
项目四 、监控原理与值机运行训练
项目五、 变风量系统空调系统调试与测试训练
项目六 、变风量系统空调控制系统硬件调试训练
项目七、 变风量系统空调系统工艺运行调试训练
项目八、变风量系统变定压实验PID运行实验
项目九、变风量系统风量变频压实验PID运行
项目十、变风量系统水阀压实验PID运行
项目十一、DDC控制原理运行
项目十二、VAV风量空调box末端DDC的控制
项目十二、VAV风量空调box末端DDC的数据利用
