智能楼宇电气控制线路实训装置,热水供暖循环系统综合实训装置

⑴实训功能
1、本装置采用正反二面开门的离墙式威图电气控制柜，且正反面同时都可以操作，柜体中宽度能保证两个学生同时合作接线实训的需要，其外形尺寸宽×厚×高分别为：800×600×2000 mm。柜体采用厚度为国标1.5以上的优质钢板，柜门采用厚度为国标2.0以上的优质钢板并安装四块大的玻璃，学生能通过玻璃看清柜内各元器件及相应的动作，金属表面喷塑，柜体中间有二块优质环氧树脂绝缘板和相应的支架系统隔离正反两个柜体，安装板上安装智能建筑电气控制线路各实训考核模块。各元器件所有的接线端都连接至相应的专用实训接线端子上，每个接线端上都套有用电脑打印接线端名称及编号的套管，并且更换方便。被控制电机安装于电气控制柜内。
2、电气柜体正面内安装宾馆及公寓内部单相电气控制电路，主要包括宾馆客房及公寓住宅全套单相电照明及电器插座模块(含专用控制面板)同时还配备各种弱电信息模块。学生通过各种不同的线路连接，既能进行一些诸如请勿打扰电路安装等小课题的实训，也能进行一些诸如客房全套电器安装及故障设置和排除等综合性课题的实训。
3、电气柜体反面内安装智能建筑三相电气控制电路，主要包括智能建筑中各种消防、给排水、暖通、空调等系统及常用建筑设备中动力设备控制所需的各种控制电器。学生通过各种不同的线路连接，既能进行一些诸如三相电能测量，通过电流互感器测量电流，万能转换开关测量进线三相电压等小课题，也能进行一些诸如二台自动喷淋泵一用一备(星／三角降压启动)，及“室内消火栓加压水泵电气控制”和“自动喷水灭火系统加压水泵电气控制”全套电器按装及故障设置和排除等综合性课题的实训。

⑵技术指标
输入电压：三相四线(或三相五线)～380v±10％50Hz
工作环境：温度-10～+40℃ 相对湿度<85％(25℃)海拔<4000m
装置容量：<1KVA
重量：  200Kg
漏电保护动作电流：  ≤30mA；漏电保护动作时间：  ≤0.1 s
外形尺寸：  800×600×2000mm3
安全保护：具有漏电保护装置和开门自动断电装置
故障设置：具有故障设置功能
⑶主要配置
前后开门四玻电气柜、柜内按装架、实训操作板、接线装置、漏电断路器、熔断器、电流互感器、单相电度表、床头控制面板、日光灯、白炽灯、单联开关、单相异步电动机、门铃、插卡取电插座、请勿打扰插座、声光控延时开关、人体自动感应开关、触摸延时开关感应开关、无线遥控开关、调光开关、灯座、插座、分配器、有线电视信息端座、音视频信息端座、电话信息端座、网络信息端座、三相四线有功电度表、接触器、中间继电器、时间继电器、热继电器、行程开关、按钮、信号灯、万能转换开关、电压表、电流表、三相电机、声光报警器、检修开关、报警选择开关和故障开关等。

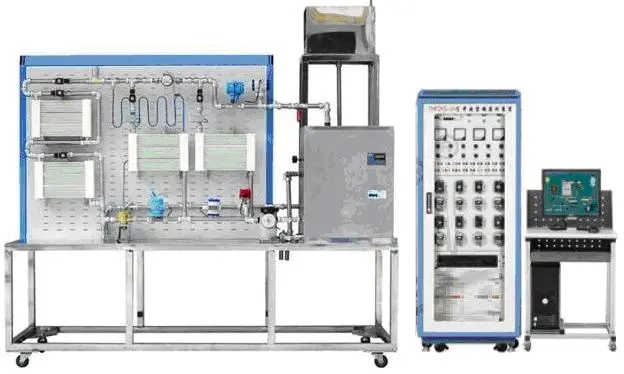

系统配置

1. 实训台

实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。

2. 热水供暖系统

系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。

主要设备的技术参数如下：

(1)电热水锅炉

额定功率：9kW

供热面积：108m2

供热量：7740kcal/h

(2)膨胀水箱

采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）

(3)小型热水泵

额定功率：95W

额定扬程：6m

额定流量：1.08m3/h

3.控制柜

铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。

四、实训项目

1. 掌握热水供暖系统的形式、特点及管网与用户的连接方式

2. 热水供暖系统的安装与调试

3. 热水供暖用户热计量

4. 热力工况调节

5. 组态软件的应用
