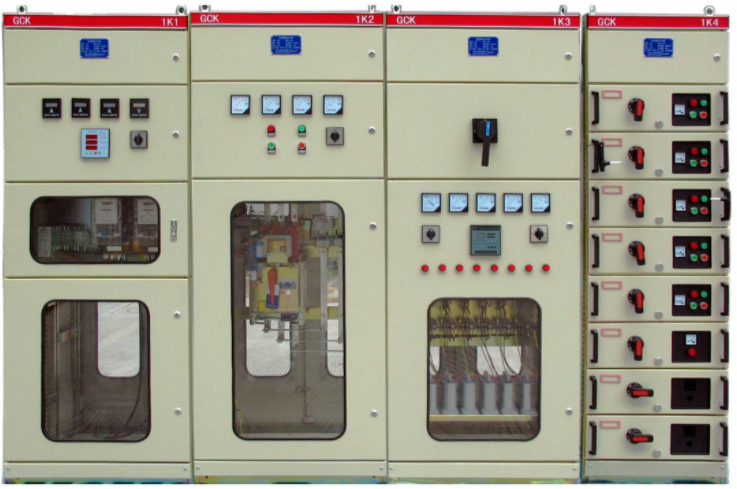

供配电技术实验室装置,高低压供配电实训考核装置

一、基本要求

1． 建立与当前电力系统发展现状相适应的供配电技术实验装置，培养具有较高专业技能、能够从事配电网运行、操作与技术管理等工作的高级技术应用型人才。

2． 建成实验、实践、实训一体的综合型实践教学平台，完成《继电保护与自动装置》、《工厂供电》、《供配电技术》、《电力系统继电保护原理》、《电力系统微机保护》、《配电自动化》等课程的教学实验任务，并提高学生的专业操作技能。

3． 为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学生的课程设计和毕业设计提供良好的研究设计平台。

4． 培训和考核从事变电站、变配所、电力系统第一线生产过程的运行、维护、检修和调试的现场技术工程人员。

5． 为电气工程、电力系统等方向的科学研究提供试验平台。

二、技术参数

供配电技术实验装置包括以下核心构成部分：变配所一次接线系统、测量表计、多功能微机保护装置、补偿电容器组、短路设置模块、常规继电器、特性测试信号系统等。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

（1）、变配所一次接线系统：

模拟10kV/380V降压变配所，至少包括2路10kV进线（其中一路可作为备用电源），1台配变和4路380V出线。在一次接线系统中安装有短路故障设置单元，用于模拟线路或设备的各种故障情况。

至少包含10只三相模拟断路器：用三相交流接触器模拟实现。模拟断路器能通过就地手动按钮和远方遥控进行分合闸操作，模拟断路器的就地按钮带红绿色灯光指示（带灯按钮，红灯表示合，绿灯表示分）。

（2）、多功能微机保护装置：

要求包括以下装置：

10kV馈线微机保护装置模块

35kV线路微机装置模块

110kV线路成组微机保护装置模块

变压器主保护装置模块

变压器后备保护装置模块

电容器微机保护装置模块

电动机微机保护装置模块

数字式电流继电器、数字式电压继电器、数字式功率方向继电器、数字式差动继电器、数字式阻抗继电器、数字式反时限电流继电器等数字式继电器模块。

支持备自投装置、无功补偿装置等自动控制功能。

（3）、测量表计：

至少提供5只指针电压表，指示母线电压。

（4）、补偿电容器组：

至少提供4组低压补偿电容器及控制电路，要求既能手动补偿，又能由无功补偿装置控制实现自动补偿。

（5）、短路设置模块：

能够满足各种类型短路（单相接地、两相短路、两相短路接地、三相短路）故障操作。

（6）、常规继电器及特性测试信号系统：

至少提供电磁型电流继电器、电磁型电压继电器、中间继电器、时间继电器。

特性测试信号系统参数：输出电压0-220V可调，输出电流0-10A可调，配置指示仪表。

（7）、微机保护图形化编程软件

包括但不限于以下微机保护及自动装置功能：

10kV线路保护

35kV线路保护

110kV线路保护

变压器主保护

变压器后备保护

电动机保护

电容器保护

备自投

发电机保护

无功补偿功能

图形化界面与保护装置一致，可在线设置保护压板、保护定值、动作实现等

支持数据检测、状态显示功能

支持读取保护报告功能

支持读取SOE报告功能

支持读取录波数据功能、同时可保存和打开历史录波数据。

主要实验有

1．高压断路器、电流互感器、电压互感器等高压器件的认知实验；

2．高压断路器的退出运行检修实验；

3．全站送电倒闸操作实验；

4．全站停电倒闸操作实验；

5．全站由检修转为运行倒闸操作实验；

6．全站由运行转为检修倒闸操作实验；

7．电压表、电流表、电能表的识读操作；
