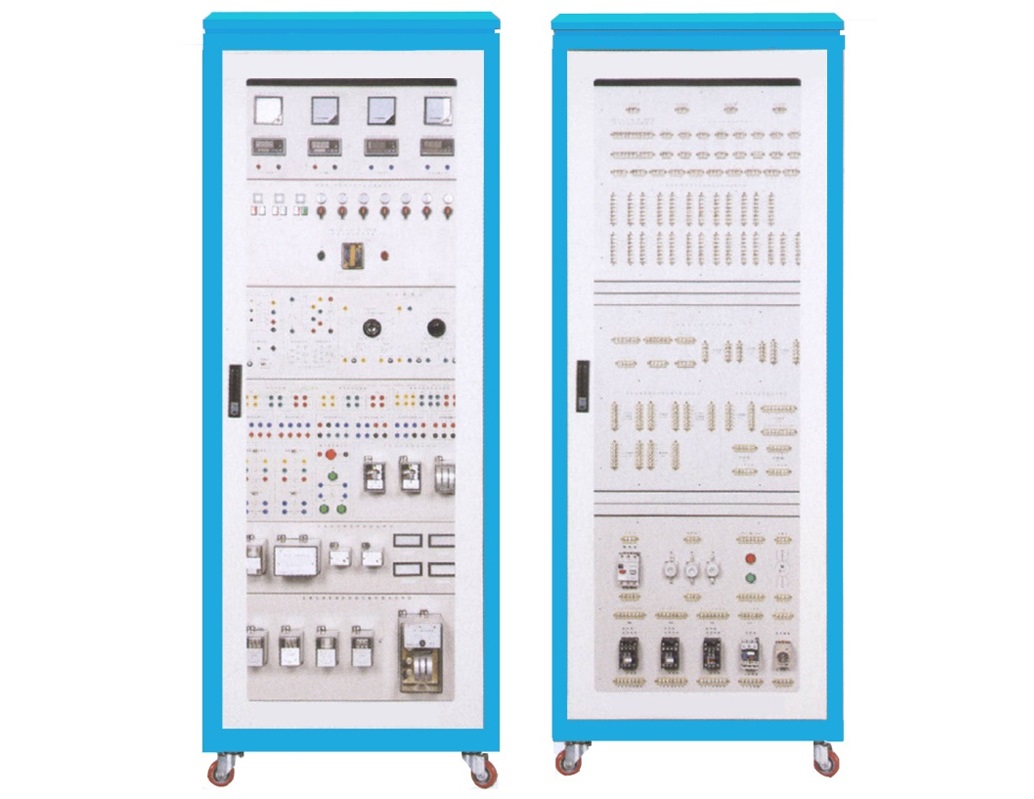

电力工程创新半实物试验仿真平台,变电二次安装工实训考核装置

主要技术指标：

实时仿真控制器型号  ZRUREP100

1、额定数据

1）额定电源电压: AC220V

2）额定交流电压：相电压100/√3V

3）额定交流电流：5A

4）额定频率：50Hz

5）半周波：100In

6）实时仿真器机箱，仿真处理器具有4核心，处理器主频不低于3.2GHz，具有 6MB三级缓存，采用22纳米制作工艺，最高TDP为77W。处理器支持双通道DDR3 1600内存。

2、装置功耗

1)交流电压回路：每相不大于1VA；

2)交流电流回路：In=5A时每相不大于1VA；In=1A时每相不大于0.5VA；

3)零序电流回路：1A；

4)保护电源回路：正常工作时,不大于12W；保护动作时,不大于15W。

5）实时仿真器接口板卡，模拟量输入18路；电压型信号输入，范围-10V-10V;模拟量输出18路,电压型信号输出，范围-10V-10V;；数字量输入64路，TTL电平；数字量输出64路，TTL电平。

6)实时仿真器通信卡，带宽要求1000Mbit/s，支持以太网通信规约

7)实时仿真通信模板，模拟量输入18路；模拟量输出18路；数字量输入64路；数字量输出64路

变电二次安装二次电气设备实训部分

1.电压互感器的安装与多种二次接线方式认知

2.电流互感器的安装与多种二次接线方式认知

3.典型控制开关的安装与认知

4.变电站盘用仪表的安装与认知

5.变电站保护型电流、电压继电器的安装与认知

6.变电站保护型中间、时间继电器的安装与认知

7.变电站保护型信号继电器的安装与认知

变电二次隔离开关闭锁电路实训部分

1.隔离开关位置指示电路接线实训

2.单母线系统的隔离开关闭锁接线实训

3.单母线分段带旁母的隔离开关闭锁接线实训

4.双母线系统的隔离开关闭锁接线实训

5.带接地刀闸的母线断路器隔离开关操作闭锁回路接线实训

6.带接地刀闸的输电线路隔离开关操作闭锁回路接线实训

变电二次断路器控制及继电保护中央信号回路实训部分

1.具有灯光监视的变电站断路器控制回路实训

2.具有音响监视的变电站断路器控制回路实训

3.断路器“防跳跃”闭锁控制回路实训

4.有信号继电器的信号起动回路实训

5.变电站二次信号回路（不重复动作信号回路）接线实训

6.变电站二次信号回路（重复动作信号回路）接线实训

7.小容量变电站中央信号回路接线实训

8.变电站直流闪光母线装置实训

9.电动机的Y-△启动控制电路接线实训

10.变电站线路无时限电流速断保护接线实训

11.变电站线路带时限电流速断保护接线实训

变电二次自动装置回路实训部分

1.变电站线路自动重合闸保护实训

2.变电站线路自动重合闸前加速保护实训
