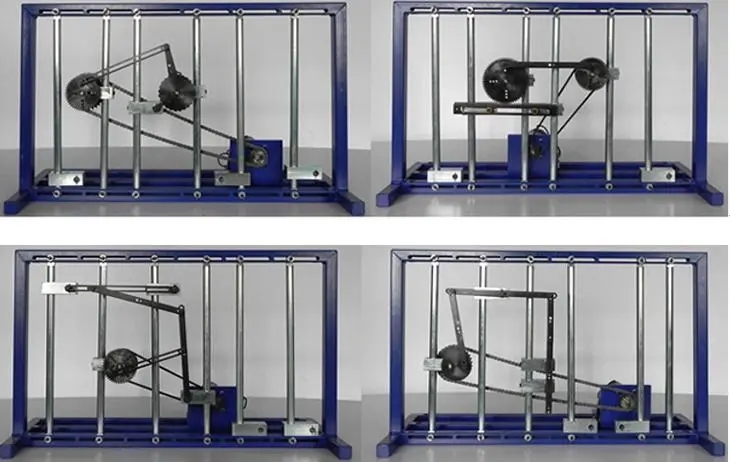

机构运动参数测试组合创新实验台,空间机构创意组合及动态参数测试实验台

该实验台能较好地完成从机构运动方案创新设计、仿真、拼装到运动参数测试分析全过程。可培养学生对机构运动方案的创新设计，并自己动手搭接机构，研究机构的运动参数，了解传感器的安装调试、软件调试及数据的测试与分析,是培养学生掌握测试分析和实践动手能力的综合实验台。适用于机械原理、机械设计、机械创新设计等课程开设平面机构设计性、综合性和创新性实验，是构建开放性创新型实验室的重要设备之一。

实验项目:

1.平面机构组成原理的拼装及仿真设计实验;

2.实验方案设计;

3.平面机构运动参数测试分析实验。

主要技术特点:

1.可安排四组学生同时做实验，每组可测试3个不同机构，一共有12个试验机构。

主要配置及技术参数:

1. 台架及组件各1套，共4套;

2.无触点磁敏角度传感器 3件，0-5V连续;

3.步进电机4台额定转矩2.3N.m转速n=0-100r/min;

4. 线位移传感器L=80 100 120mm各1件

线性误差<0.5%;

5.平面机构测控驱动调速盒4件;

6.零件存放箱1个;

7.专用测试分析软件光盘1张;

8.实验台架数量：共4个，外形尺寸约450x350x420mm;

9.质量30kg/个.
