煤电钻综合保护实训装置,矿用电动机综合保护实训装置

一、设备功能

1.1功能概述：煤电钻综合保护装置是在煤矿井下，对手持式煤电钻进行远距离启动和停止控制，并具有过载、短路、检漏等功能。根据实际ZBZ系列矿用隔爆型煤电钻综合保护装置的电气线路进行设计的，工作原理和功能与实际矿井应用的一样。本装置中设置了多个常见故障点，学员通过本装置的培训掌握煤电钻保护装置的故障检测与维修，使学员熟悉故障的检测方法和维修技能。本装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训，以及矿山维修电工的等级考核。

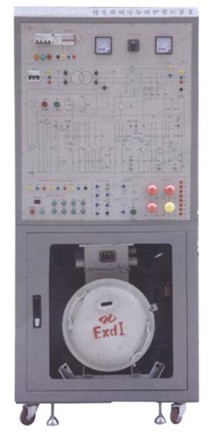

本装置采用柜式结构，柜子上部分为铝面板，面板上绘制有电气原理图，并引出相应观测孔，以供学生测试分析用。下部分可放置ZBZ系列矿用隔爆型煤电钻综合保护装置实物（用户可以根据教学需要进行选配，若不配也可作为储物柜使用），实物可配合铝面板上的资源进行短路、漏电、电缆绝缘、煤电钻的远方启停控制等试验。

1.2实训项目：

熟悉煤电钻综合保护装置的工作原理

熟悉煤电钻综合保护装置常见故障的排除方法

二、技术性能

1.输入电源：三相五线～380V±10% 50Hz

2.工作环境：环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

名称	序号	整定值	动作时间	起始状态	复位方式	复位时间
过载保护	1	1.0	长期不动作		自动	1min≤t≤3min
	2	1.2	5min≤t≤20min	从显示电流起
	3	1.5	1min≤t≤3min	从显示电流起
	4	6.0	8s≤t≤16s	从零电流起
断相保护	5	1.05	1s≤t≤16s	从0.6倍显示电流起
短路保护	6	8～10	t≥250ms	从零电流起	手动
漏电闭锁	7	一相对地绝缘电阻低于22±4kΩ时，拒绝起动
	8	一相对地绝缘电阻低于7±2kΩ时，拒绝起动
	9	漏电检验电流小于1mA

三、装置配置

序号	名称	型号	数量	备注
1	矿用电动机综合保护实训装置		1台
2	负载		1台
3	兆欧表	ZC25-1000V	1只	用户自配
4	万用表	MF47	1只	用户自配
5	示波器	20MHz	1台	用户自配
