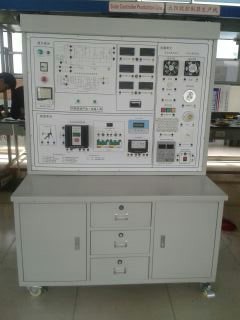

风力发电教学实验台,风光互补微网机电实训系统

适用于-- 职高、大学、研究生、企业培训和研究）
1、系统实验应用范围：主要提供于职高、大学、研究生、企业和技工培训所需求而研制生产，可帮助以风力发电为主的课题研究。

2、风力发电教学实验台教学及研究实训项目

实验1、风速即转速与与出功率关系实验

实验2、发电机转速与输出电压关系实验

实验3、发电机转速与输出电流关系实验

实验4、发电机转速与输出电压频率关系实验

3、风力发电教学实验台实训运行技术条件（单相输出）

3、1、发电单元
（1）风力发电机1Kwp，水平轴永磁风机；
（2）热浸锌塔杆，高度5m，双层拉索；
（3）自保护风速50mc；
（4）启动风速2.5mc；
3.2、储能单元：
（1）24V200Ah光伏专用胶体蓄电池，进口品牌；
（2）具有冗余设置；
（3）智能蓄电池储放柜，储放温度25±2.5℃；单体温度可显，充电量可显，有系统状态显示与报警功能；
（4）寿命≥7年；

3.3、控制单元：
AC220V 50Hz输出；最大功率跟踪；逆变效率≥92%；
市电旁路手动/自动切换；系统运行状态显示；
具有扩展程控接口；支持实时、历史数据查询；
3、3、逆变模块技术条件
◆ 直流输入电压：48VDC
◆ 额定输出功率：1000W
◆ 欠压关断：40VDC
◆ 过压关断：60VDC
◆ 开机电压：46～57VDC，
◆ 输出电压：220VAC
◆ 输出波形：纯正弦波
◆ 保护功能： 防雷、极性反接、短路、漏电、过热、过载保护
3、4、负载单元
◆ 交流线性电阻负载：400W
◆ 直流负载：28WLED光源板

6、离网逆变器
  ◆ 纯正弦波输出(失真率<4%)
  ◆ 输入输出完全隔离设计
  ◆ 能快速并行启动电容、电感负载
  ◆ 三色指示灯显示，输入电压,输出电压，负载水准和故障情形
  ◆ 负载控制风扇冷却
  ◆ 过压/欠压/短路/过载/超温保护
  ◆ 输出电压：AC220V
  ◆ 工作电压：9.7 - 15V，
  ◆ 额定输出功率≥200W
  ◆ 输出波形：正弦波(失真度≤3﹪)
  ◆ 输出频率：50±3Hz，
  ◆ LED方式显示工作状态，
  ◆ 静态电流：≤0.3A，
具有输出短路、过温、过载、欠压保护及保护具有自动恢复功能，采用风机冷却方式，输入输出完全隔离设计，能快速并行启动电容、电感负载，三色指示灯显示，输入电压,输出电压，负载水准和故障情形，负载控制风扇冷却，过压/欠压/短路/过载/超温保护
7、西门子S7-200PLC
S7-200 PLC是模拟式中小型PLC，电源、CPU和其他模块都是独立的，可以通过U形总线把电源（PS）、CPU和其他模块紧密固定在西门子S7-200的标准轨道上。每个模块都有一个总线连接器，后者插在各模块的背后。电源模块总是安装在机架的最左边，CPU模块紧靠电源模块。CPU的右边是可以选择的IM接口模块，如果只用主架导轨而没有使用扩展支架可以不选择IM接口模块。
S7编程软件组态主架导轨硬件时，电源，CPU和IM分别放在导轨的1号槽、2号槽和3号槽上。一条导轨共有11个槽号：1号槽至11号槽，其中4号槽至11号槽可以随意放置除电源、CPU和IM以外的其他模块。如：DI（数字量输入）、DO（数字量输出）、AI（模拟量输入）、AO（模拟量输出）、FM（功能模块）和CP（通信模块）等
8、监控系统（触摸屏）
  ◆ 尺寸(英寸) 10.2
  ◆ 液晶屏：TFT液晶显示，LED背光
  ◆ 显示颜色：真彩，65535色
  ◆ 分辨率：800×480
  ◆ 液晶屏亮度：200cd/㎡
  ◆ 触摸屏：电阻式
  ◆ 供电电源：24VDC
  ◆ 额定功率：5W
  ◆ CPU主板：ARM CPU，400MHz
  ◆ 内存：64M
  ◆ 存储设备：128M FLASH
  ◆ 组态软件：MCGS嵌入式组态软件（运行版）
环境条件 　
  ◆ 工作温度：0℃~45℃
  ◆ 工作湿度：5%~90%
  ◆ 储存温度：-10℃~60℃
  ◆ 振动频率：10-57Hz 57-150Hz
  ◆ 振动加速度：0.075mm 9.8 m/s2
  ◆ 振动扫频速率：Oct/min ≤1
产品规格
  ◆ 结构：工业塑料结构
  ◆ 颜色：工业灰
  ◆ 面板尺寸：226.5mm×163mm
  ◆ 机柜开孔：215mm×152mm
外部接口：　
  ◆ 串口：1×RS232、1×RS485
  ◆ USB ：1主1从
9、其它
  ◆ 系统实验时的备用电源（2路0-30V/2A直流可调稳压电源）；
  ◆ 有市电互补切换
  ◆ LED恒流驱动
  ◆ 提供并网、离网逆变器实套件
  ◆ 设置电压模块，确保实验过程的安全；
  ◆ 可变电阻，电阻值调整范围为0～999kΩ
  ◆ DC/DC：5个DC/DC电源模块
  ◆ 支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)
10、电表规格：
  ◆ 电流表：× 2个，DC20A， 显示模式︰0.5”LCD液晶显示
  ◆ 电压表：× 2个，DC50V，显示模式︰0.5”LCD液晶显示
  ◆ 电流表：× 2个，AC5A， 显示模式︰0.5”LCD液晶显示
  ◆ 电压表：× 2个，AC220V，显示模式︰0.5”LCD液晶显示
  ◆ 温度表：× 1个，0～99.9℃
  ◆ 多功能网络电参数表：×1个，AC220V，显示模式︰0.5”LCD液晶显示，包含RS485，RS232通讯功能，
11、负载：
   直流负载
  ◆ 风扇：×1个，额定电压：12V，工作电流：0.25A，功率：3W
  ◆ 交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W
  ◆ LED灯：1组
   交流负载
  ◆ 节能灯：×1个，额定电压：220V，工作电流：0.15 A
  ◆ 马达：×1个，额定电压：220V，工作电流：0.2
12、电池：
  ◆ 太阳能专用阀控式密封胶体蓄电池，额定电压：12V，额定容量(18-20Ah),充电方法（恒压）；
  ◆ 具有如下特点：自放电率低，使用寿命长，深放电能力强，充电效率高，工作温度范围宽。
13、系统外形尺寸；长1200×宽780×高1800（㎜）附滚轮方便推动至户外教学。
二、实训内容
1、太阳光电实习教学模块实验内容：
实验一 太阳能电池发电原理实验
实验1-1 太阳能光电板能量转换实验
实验1-2 环境对光电转换影响实验
实验二 太阳能电池光电系统直接负载实验
实验三 光电控制型太阳能系统发电实验
实验3-1 光电型控制单元工作原理实验
实验3-2 光电型控制单元充放电保护实验
实验四 交通警示灯模块设计实验
实验五 太阳能系统负载实验
实验六 综合实验
实验七 太阳能电池基本特性测试实验
实验八 外部扩充DC转AC外接电器实验
实验九 单晶太阳能电池I-V特性曲线实验
实验十 离网逆变器设计实验
实验十一 离网逆变器工作特性实验
实验十二 离网逆变器带载及保护实验
实验十三 并网逆变器设计实验
实验十四 并网实验
  实验十五 追日原理与追日过程实验
2、风力电实习教学模块实验内容：
  实验一、 风速即转速与与出功率关系实验
  实验二、发电机转速与输出电压关系实验
  实验三、发电机转速与输出电流关系实验
  实验四、发电机转速与输出电压频率关系实验
  实验五、风速即转速与与出功率关系实验
  实验六、发电机转速与输出电压关系实验
  实验七、发电机转速与输出电流关系实验
  实验八、发电机转速与输出电压频率关系实验
3、ZR-FGB500C风光互补微网机电实训系统PLC实训内容
实验一 STEP 7软件安装及注意事项
实验二 SIMATIC管理器
实验三 SIMATIC Manager自定义
实验四  PG/PC接口设置
实验五 用PLC控制三相交流异步电动机起/停
实验六 PLC系统的硬件组态及程序编制
实验七 基本逻辑指令的应用
实验八 定时器、计数器的应用
实验九 技能训练，人行横道控制
实验十 模拟量的控制
实验十一 顺序控制系统控制方法的设计
实验十二 步与步的动作
实验十三 PLC通信
4、ZR-FGB500C风光互补微网机电实训系统触摸屏实训内容
实验一 组态软件应用及界面设计
实验二 上传、下载上传文件
实验三 曲线图、柱状图、圆形图、动态图
实验四 数字输入和文数字显示
实验五 历史资料显示
实验六 系统控制读写
实验七 控制系统中触摸屏的画面
实验八 状态图
实验九 控制系统中PLC的程序
