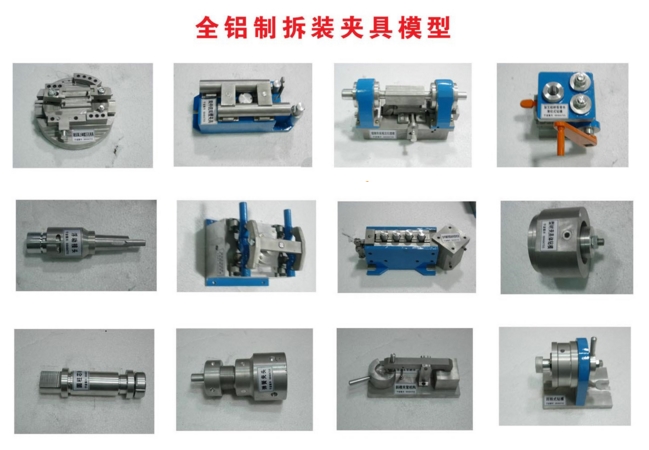

DY-JXMX5机床与夹具设计系列教学模型

序号

名称

规格尺寸（㎜）

单位

数量

备注

1

短定位销

Φ30×60

件

1

铝合金制

2

长定位销

Φ35×130

件

1

铝合金制

3

锥销

Φ30×125

件

1

铝合金制

4

窄V形块

120×12×90

件

1

铝合金制

5

宽V形块

120×80×90

件

1

铝合金制

6

短定位套

Φ70×15

件

1

铝合金制

7

长定位套

Φ70×60

件

1

铝合金制

8

锥套

Φ80×70

件

1

铝合金制

9

钻一扩复合刀具

250×45

件

1

铝合金制

10

支承钉A

Φ60×90

件

1

铝合金制

11

支承钉B

Φ60×90

件

1

铝合金制

12

支承钉C

Φ60×90

件

1

铝合金制

13

支承板

120×40

件

4

铝合金制

14

调节支承

150×150

件

2

铝合金制

15

螺旋式辅助支承

150×150

件

1

铝合金制

16

自位式辅助支承

210×100×90

件

1

铝合金制

17

推引式辅助支承

220×100×170

件

1

铝合金制

18

圆柱芯轴

Φ60×220

件

1

铝合金制

19

花键芯轴

Φ60×220

件

1

铝合金制

20

活动V型块

310×120×150

件

1

铝合金制

21

斜楔夹支机构

240×180×200

件

1

铝合金制

22

螺旋夹紧机构

180×120×170

件

1

铝合金制

23

典型螺旋夹紧机构

240×160×180

件

1

铝合金制

24

圆偏心夹紧机构

200×140×180

件

1

铝合金制

25

螺旋式定心夹紧机构

300×140×210

件

1

铝合金制

26

杠杆式三爪自定卡盘

Φ200×120

件

1

铝合金制

27

机动楔式夹爪自动定心机构

180×250

件

1

铝合金制

28

弹簧夹头

170×250

件

1

铝合金制

29

固定式钻套

130×90

件

1

铝合金制

30

可换钻套

130×90

件

1

铝合金制

31

快钻套

130×90

件

1

铝合金制

32

特殊钻套a

130×100

件

1

铝合金制

33

特殊钻套b

130×100

件

1

铝合金制

34

固定镗套

130×90

件

1

铝合金制

35

回转式镗套

150×100×170

件

1

铝合金制

36

过渡盘与车床主轴联接a

160×140

件

1

铝合金制

37

过渡盘与车床主轴联接b

160×140

件

1

铝合金制

38

过渡盘与车床主轴联接c

160×140

件

1

铝合金制

39

过渡盘与车床主轴联接d

160×140

件

1

铝合金制

40

立轴式通用回转台

280×230×170

件

1

铝合金制

41

盖板式钻模

250×130×50

件

1

铝合金制

42

车床尾座镗模

280×130×200

件

1

铝合金制

43

浮动夹头

250×110

件

1

铝合金制

44

角铁式车床夹具

220×150

件

1

铝合金制

编号

模 型 名 称

规格

备注

夹具1

铁托脚夹具

220×120×160

铝合金制

夹具2

铣鼻竖夹具

210×170×130

铝合金制

夹具3

分度钻夹具

280×145×230

铝合金制

夹具4

连续夹紧可调铣夹具

180×120×150

铝合金制

夹具5

成组车床夹具

φ180×150

铝合金制

夹具6

下压式钻模

φ160×160

铝合金制

夹具7

盖板式夹具

280×110×80

铝合金制

夹具8

短轴钻孔成组夹具

220×160×100

铝合金制

夹具9

箱式钻模

140×110×120

铝合金制

夹具10

角铁式车床夹具

190×170×200

铝合金制

夹具11

铣三通槽的专用夹具

250×200×115

铝合金制

夹具12

磨削刀机床夹具

250×190×140

铝合金制

夹具13

左右支架钻孔夹具

200×150×120

铝合金制

夹具14

双臂曲柄钻孔组合夹具

250×210×150

铝合金制

夹具15

离心力车床夹具

φ160×280

铝合金制

夹具16

固定式钻模

190×120×150

铝合金制

夹具17

回转式钻模

180×140×140

铝合金制

夹具18

翻转式钻模

160×200×150

铝合金制

夹具19

手动滑柱式钻模

180×190×210

铝合金制

夹具20

可卸式钻模板

260×120×110

铝合金制

夹具21

悬挂式钻模板

220×170×140

铝合金制

夹具22

弹性体滚子定心夹紧车床夹具

φ180×130

铝合金制

夹具23

联动螺旋夹紧车床夹具

φ170×240

铝合金制

夹具24

液性塑料定心夹紧车床夹具

φ180×210

铝合金制

夹具25

管接头成组车床夹具

φ160×300

铝合金制

夹具26

立轴回转分度钻床夹具

φ180×130

铝合金制

夹具27

拨叉成组车床夹具

φ180×270

铝合金制

夹具28

盘套类零件成组车床夹具

φ180×210

铝合金制

夹具29

拨叉叉口成组车床夹具

φ180×80

铝合金制

夹具30

液压夹紧车床夹具

φ180×290

铝合金制

夹具31

带分度装置车床夹具

φ180×140

铝合金制

夹具32

泵体孔车床夹具

190×150×120

铝合金制

夹具33

多件装夹车床夹具

φ170×120

铝合金制

夹具34

圆盘式车床夹具

φ200×110

铝合金制

夹具35

多件联动夹紧铣床夹具

240×120×80

铝合金制

夹具36

气动夹紧铣床夹具

255×200×170

铝合金制

夹具37

多用途铣床夹具

250×180×120

铝合金制

夹具38

靠模铣床夹具

200×170×190

铝合金制

夹具39

偏心夹紧铣床夹具

230×140×180

铝合金制

夹具40

多件装夹铣床夹具

20×140×180

铝合金制

夹具41

液性塑料多件联动夹紧铣床夹具

280×100×110

铝合金制

夹具42

拨叉成组铣床夹具

200×200×180

铝合金制

夹具43

拨叉叉口成组铣床夹具

210×170×210

铝合金制

夹具44

斜契联动夹紧铣床夹具

240×150×270

铝合金制

夹具45

螺旋定心夹紧铣床夹具

260×180×120

铝合金制

夹具46

铣半圆键槽铣床夹具

250×150×120

铝合金制

夹具47

带辅助支承的铣床夹具

210×150×160

铝合金制

夹具48

联动夹紧铣床夹具

270×120×140

铝合金制

夹具49

带分度装置的钻床夹具

210×180×130

铝合金制

夹具50

铰链式钻床夹具

250×90×130

铝合金制

夹具51

悬挂式钻模板钻床夹具

230×160×160

铝合金制

夹具52

多面翻转式钻床夹具

140×140×170

铝合金制

夹具53

型材夹具体钻模

Φ150*170

铝合金制

夹具54

拨叉成组钻床夹具

200×130×190

铝合金制

夹具55

万能夹具结构

290×160×210

铝合金制

夹具56

通用回转式钻床夹具

330×130×170

铝合金制

夹具57

摆动式钻床夹具

185×180×140

铝合金制

夹具58

铣45度铣床夹具

280×150×150

铝合金制

夹具59

箱体镗床夹具（带刚性镗杆）

220×150×120

铝合金制

夹具60

双支承镗床夹具（带浮动镗杆）

250×190×140

铝合金制

夹具61

拉花键孔成组拉床夹具（含拉刀）

200×180×150

铝合金制

夹具62

车削组合夹具

φ180×170

铝合金制

夹具63

检验零件尺寸用夹具

270×200×150

铝合金制

夹具64

检验基板R的夹具（带百分表）

220×210×90

铝合金制

夹具65

孔距检验夹具（带百分表）

210×120×70

铝合金制

夹具66

检验同轴度用夹具（带百分表）

230×130×180

铝合金制

夹具67

检验燕尾导轨平行度夹具（带百分表）

150×250×150

铝合金制

夹具68

轴类零件径向孔可调钻模

220×180×180

铝合金制

夹具69

立式镗床夹具

300×200×170

铝合金制

夹具70

立轴分度铣夹具

280×195×210

铝合金制

夹具71

磨凸键轴可调夹具

245×200×220

铝合金制

夹具72

托架斜孔钻模

240×170×180

铝合金制
