DYFT-9自动扶梯电动机转向控制实训装置

一、产品概述

       本操作柜能进行自动扶梯电动机转向控制电路的装接教学、实训、考核，通过实训可以让学生快速装接自动扶梯电动机转向控制电路。了解其电路工作原理。老师可以根据教学需要对学生进行自动扶梯电动机转向控制电路装接实训与考核使用，非常适合高职、高专、中等职业院校开设的电梯相关专业的入门教学与能力考核使用，另外还可作为技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定和考核使用。

二、实训项目

自动扶梯电动机转向控制电路设计与线路装接实训。

三、设备特点

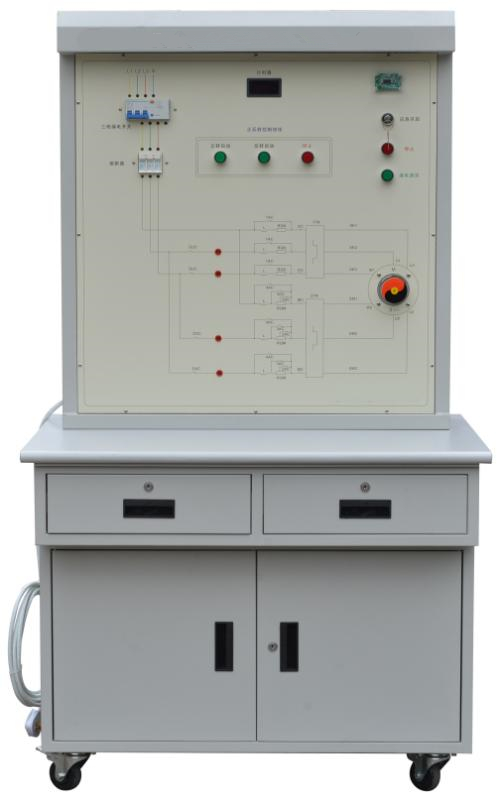

自动扶梯电动机转向控制实训装置由实训桌和实训台两部份组成。

1、实训桌

实验桌有两个带锁抽屉可以存放实训用工具器材和实训资料等，下部有一个带锁功能的双开门的储物柜，实训桌底部四脚配置具有带刹车功能的万向轮（万向轮刹车时稳定可靠，开锁状态下运动灵活，方便实训搬运或移动）。

实训桌主体部分采用全钢结构，钢板亚光喷塑，美观耐用，桌面采用高密度中纤板，操作边整边，边缘加厚做小R型抛光处理，滑轨采用静音滑轨；桌面高度采用符合人体工学原理的适宜高度：800mm。

2、实训台

实训台主体部分采用全钢结构，钢板亚光喷塑，美观耐用，台面采用铝塑板印制而成，整个实训台由漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、三相电动机、交流接触器、照明日光灯、带锁开关、按钮开关和安全接线柱等组成。

本实训台本把自动扶梯电动机转向控制电路以原理图的形式印制在台面上，并设计相对应的路图设计装接考核点，学生根据自动扶梯电动机转控制原理正确装接电路实训、原理验证，可作为学生电梯专业基础知识掌握情况的考核使用。

本实训台采用钥匙应急开启和刷卡两种开启方式使用，方便教师管理实训设备，防止未经受权人随意操作设备，有效保护学生人身和设备安全。

四、技术性能（参数）

1、电源

输入电源电压

系统总电源电压：三相AC（380±38）V；频率：（50±1）Hz。

开关电源输入电源电压：AC（220±22)V；频率：（50±1）Hz。

开关输出电源电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V；

2、系统整机电流 ≤2A

3、整机功率≤1KVA

4、整机重量：≤100kg

5、工作环境：温度-10℃～+40℃  相对湿度＜70%(30℃) 海拔＜4000m

6、外形尺寸：

操作柜整体尺寸：1000mm*750mm*1650mm

实训桌尺寸：1000mm*750mm*800mm

实训台尺寸：890mm*330mm*850mm

7、安全保护：安全符合国家标准，具有漏电自动保护功能，具有短路保护功能
