DYDL-ZDH5电力系统综合自动化技能实训考核平台

一、 概 述

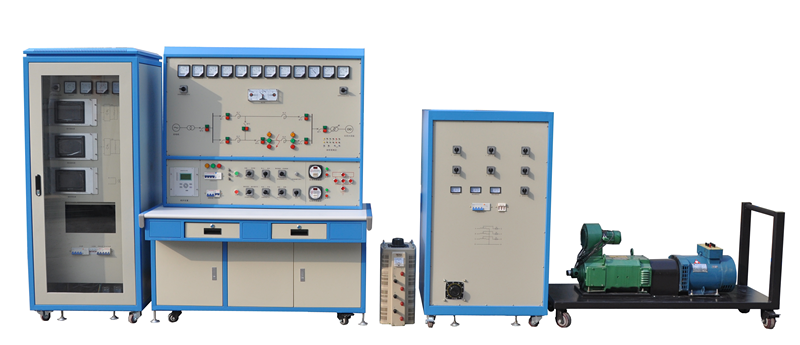

该平台由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对风力发电并网过程中常用的自动装置、监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。

本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验，也可用于电力行业对从事风力发电专业人员的培训。

二、 特 点

1.自动装置全部采用7吋彩色人机界面显示，直观、清晰

2.自动装置将指示灯和按键组合在人机界面上，美观、简洁、操作方便

3.自动装置采用软件调试和校准，调试人员不拆面板即可调试

4.自动装置人机界面上可以直接设置系统运行参数，及实时显示运行状态

5.具有完善的人身保护功能

6.低压线路故障柜要求

1）采用国标柜体

2）根据国家电网安全规程设计研发

3）故障系统可以采用以太网通讯技术进行PC软件全程智能设置80多处故障，也可以进行手动任意设 置故障，可多台联机，可进行考生信息编辑与打印。

4）装置配有语音提示功能与计时考试功能，提供供电局提供接口数据时，可以与电力营销管理系统接 口对接。

5）PC软件可以设计多种理论试卷与实训操作试题

6）故障模拟采用交流接触器内部断线

三、实训项目

1. 原动机的起动与运转

l 调速装置操作

l 调速装置及原动机控制

2. 发电机机电特性

l 发电机的空载特性曲线测试

l 发电机的短路特性曲线测试

l 发电机外特性及调整特性

l 发电机零功率因数负载特性

3. 同步发电机励磁控制

l 微机励磁装置基本操作

l 不同α角（控制角）励磁电压波形观测

l 同步发电机起励

l 控制方式及其相互切换

l 逆变灭磁和跳灭磁开关灭磁

l 伏赫限制

l 欠励限制

l 同步发电机强励

l 调差特性

l 过励限制

4. 准同期并列运行

l 微机准同期装置基本操作

l 自动准同期条件测试

l 线性整步电压形成（相敏环节）测试

l 导前时间整定及测量方法

l 压差、频差和相差闭锁与整定

l 手动准同期并网

l 半自动准同期并网

l 自动准同期并网

5. 单机----无穷大系统稳定运行方式

l 单回路稳态对称运行

l 双回路和单回路的稳态对称运行比较

l 单回路稳态非全相运行

6. 单机带负荷

l 独立系统特性

l 投、切不同负荷

l 单机甩负荷

7. 电力系统功率特性（功角）和功率极限（静态稳定性）

l 无调节励磁时，功率特性和功率极限的测定

l 手动调节励磁时，功率特性和功率极限的测定

l 微机自并励时，功率特性和功率极限的测定

l 微机他励时，功率特性和功率极限的测定

l 单回路、双回路输送功率与功角关系

l 提高电力系统静态稳定性

8. 电力系统暂态稳定性

l 短路类型对电力系统暂态稳定性的影响

l 故障切除时间对暂态稳定的影响

l 有无强励磁对暂态稳定性影响试验

l 线路重合闸及其对系统暂态稳定性影响

l 同步发电机异步运行和再同步

l 提高电力系统暂态稳定性的措施
